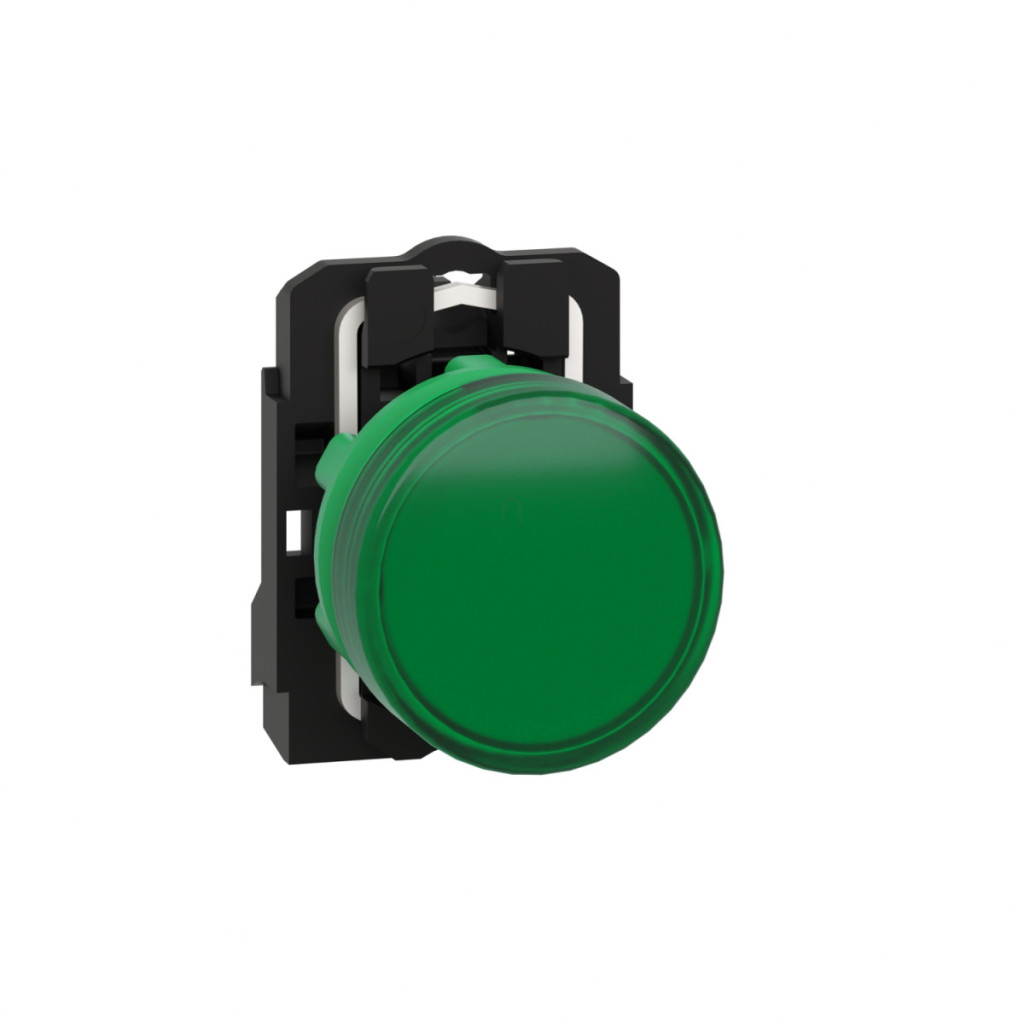

Indicatorul luminos Schneider Electric Harmony XB5 seria XB5AVM3 este un dispozitiv de feedback vizual conceput pentru utilizare industrială profesională, oferind caracteristici tehnice de înaltă calitate. Acest produs este alegerea perfectă pentru panouri de control, dulapuri de comutație sau orice mediu industrial în care este necesar un feedback vizual clar cu privire la starea mașinilor și echipamentelor. Lampa de semnalizare XB5AVM3 face parte din familia de produse Harmony XB5, cea mai fiabilă serie de dispozitive de control și semnalizare de la Schneider Electric. Designul lentilei verzi și netede se potrivește într-un orificiu de montare standard de 22,5 mm, făcându-l compatibil cu majoritatea panourilor de control industriale. Lampa de semnalizare completă include o placă frontală din plastic gri închis, o lentilă verde netedă și o sursă de lumină LED universală integrată. Funcționând la 230...240 V c.a., dispozitivul este ideal pentru semnalizare în medii industriale în care culoarea verde indică de obicei funcționarea normală sau starea de pornire. Durabilitatea excepțională a produsului este demonstrată de durata de viață de 100.000 de ore la tensiunea nominală la 25 °C. Acest indicator luminos este ușor de instalat și conectat datorită terminalelor cu șurub care pot fi utilizate cu cabluri de diferite dimensiuni: cabluri de maximum 2 x 1,5 mm² cu manșoane în conformitate cu IEC 60947-1 sau 1 x 0,22...2 x 2,5 mm² fără manșoane. Tehnologia LED universală asigură un consum redus de energie, cu un consum de curent de numai 14 mA, ceea ce o face o soluție eficientă din punct de vedere energetic și de lungă durată. Lampa de semnalizare Schneider Electric XB5AVM3 are un nivel remarcabil de protecție: IP66, Grad de protecție IP67, IP69, IP69K, ceea ce îl face rezistent la praf și la jeturi puternice de apă. Este rezistent chiar și la spălarea cu presiune înaltă (7000000 Pa, la 55 °C, de la o distanță de 0,1 m). De asemenea, are clasele NEMA 13 și NEMA 4X. Produsul poate fi utilizat într-un interval larg de temperaturi, de la -40 la +70 °C, astfel încât funcționează în mod fiabil chiar și în condiții de mediu extreme. Produsul este conform cu mai multe standarde internaționale, inclusiv UL 508, IEC 60947-5-4, CSA C22.2 nr. 14, și este certificat UL și CSA, fiind astfel adecvat pentru utilizare în diverse aplicații industriale din întreaga lume. Produsul este foarte rezistent la vibrații și șocuri și are o compatibilitate electromagnetică excelentă.
Schneider Electric Harmony XB5 - XB5AVM3 - lampă indicatoare LED completă din plastic, Ø22, 230 V c.a., verde date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Lampă indicatoare
Denumirea scurtă a dispozitivului: XB5
Materialul panoului frontal: Plastic gri închis
Materialul colierului de montare: Plastic
Tip cap: Standard
Diametru de montare: 22,5 mm
Cantitate minimă de comandă: 1
Formă cap unitate de semnalizare: Rotundă
Culoarea capacului/actuatorului sau lentilei: Verde
Informații suplimentare despre actuator: Cu lentilă netedă
Sursă de lumină: LED universal
Soclu bec: LED integrat
Culoarea sursei de lumină: Verde
Tensiune nominală de alimentare: 230...240 V c.a. 50/60 Hz
Afișaj dispozitiv: Produs complet Date suplimentare Înălțime: 42 mm Lățime: 30 mm Adâncime: 54 mm Descrierea terminalelor ISO n°1: (X1-X2)PL Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² cu manșoane conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără manșoane conform IEC 60947-1
Tensiune nominală de izolare: 250 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls: 4 kV conform IEC 60947-1
Tip de semnalizare: Continuă
Compatibilitate și caracteristici electrice
Cod de compatibilitate: XB5
Limite de tensiune de alimentare: 195...264 V c.a.
Consum de curent: 14 mA
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Rezistență la supratensiune: 1 kV conform IEC 61000-4-5
Caracteristici de mediu
Tratament de protecție: TH Temperatura ambiantă în timpul depozitării: -40 până la 70 °C Temperatura ambiantă în timpul funcționării: -40 până la 70 °C Categoria de supratensiune: Clasa II conform IEC 60536 Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Clasa de protecție NEMA: NEMA 13 NEMA 4X Grad de protecție IK: IK05 conform IEC 50102 Standarde și certificări Standarde: UL 508, IEC 60947-5-4, CSA C22.2 nr. 14, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, JIS C8201-1 Certificări de produs: listat UL, CSA Rezistență mecanică Rezistență la vibrații: 5 gn (f= 12...500 Hz) conform IEC 60068-2-6 Rezistență la impact: 50 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
30 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Compatibilitate electromagnetică
Imunitate la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
Protecție împotriva descărcărilor electrostatice: 6 kV contact (pe părți metalice) conform IEC 61000-4-2
8 kV aer (pe părți izolate) conform IEC 61000-4-2
Emisie electromagnetică: Clasa B conform IEC 55011
