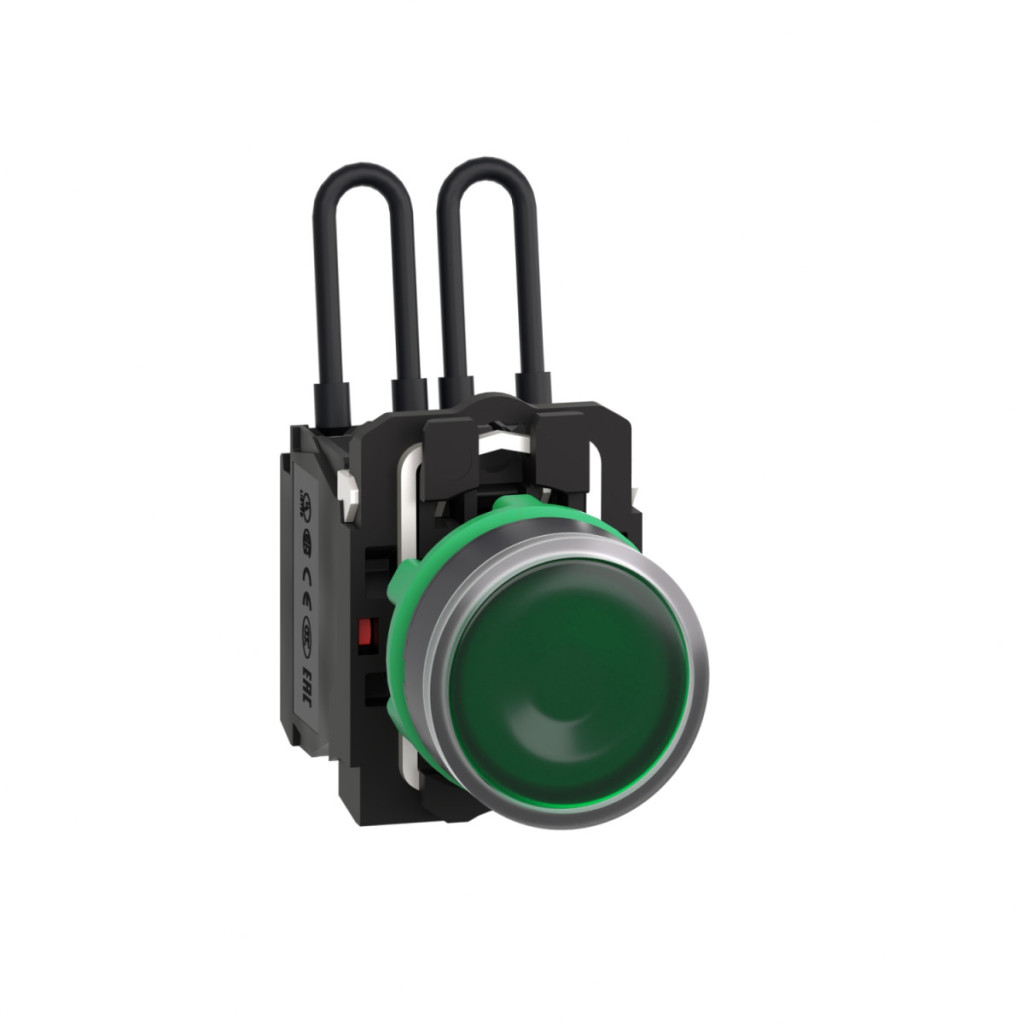

Lampa de control push-to-test XB5AW23B5 din seria Harmony XB5 de la Schneider Electric este un dispozitiv de semnalizare de înaltă calitate, care funcționează fiabil chiar și în medii industriale. Această lampă pilot modernă și compactă din plastic are un LED universal verde și terminale cu șurub și funcționează cu o sursă de alimentare de 24 V CA/CC. Unul dintre principalele avantaje ale seriei Harmony XB5 este fiabilitatea și durabilitatea sa. Lampa indicatoare XB5AW23B5 are un grad de protecție IP excepțional de ridicat: IP66, IP67, IP69 și IP69K, ceea ce înseamnă că este complet protejată împotriva pătrunderii prafului și a apei și poate fi utilizată și pentru spălarea cu presiune înaltă (până la 7000000 Pa la 55 °C). Datorită diametrului standard de montare de 22,5 mm, poate fi integrată cu ușurință în sistemele existente și este conformă cu o gamă largă de standarde, inclusiv IEC 60947-5-4, UL 508 și CSA C22.2 nr. 14. Produsul are numeroase certificări internaționale, inclusiv CSA, UL, DNV, BV și LROS, asigurând aplicabilitatea la nivel global. Sursa de lumină LED universală verde oferă un semnal luminos constant și are o durată de viață de până la 1,5 ani. Dispozitivul este foarte rezistent la influențele mediului și are o temperatură de funcționare cuprinsă între -40 °C și +70 °C. Caracteristicile sale mecanice sunt, de asemenea, remarcabile: rezistență la impact IK05, rezistență la vibrații 5 gn și rezistență la șocuri 30 gn sau 50 gn în diverse condiții de testare. Produsul este proiectat pentru conectarea la terminale cu șurub, care pot fi utilizate cu cabluri de până la 2 x 1,5 mm² cu manșoane sau 1 x 0,22...2 x 2,5 mm² fără manșoane. Cuplul de strângere recomandat este între 0,8 și 1,2 N.m. Dispozitivul aparține clasei de protecție la atingere II conform IEC 60536, are o tensiune nominală de izolare de 600 V (la gradul de poluare 3) și o rezistență la tensiune de impuls de 6 kV conform IEC 60947-1. Are un design compact, cu o înălțime de 42 mm, lățime de 30 mm, adâncime de 55 mm și adâncime de montare de 46 mm. Unitatea de indicare are un cap rotund, iar LED-ul verde oferă un feedback vizual clar cu privire la starea curentă. Produsul este potrivit în special pentru panouri de control, dulapuri de comutație, echipamente de producție și alte medii industriale în care este importantă indicarea fiabilă a stării. Funcția de testare a XB5AW23B5 permite verificarea rapidă a funcționării lămpii, ceea ce este deosebit de util în timpul întreținerii periodice sau depanării. Compatibilitatea universală a blocului LED oferă flexibilitate pentru o varietate de aplicații.
Schneider Electric Harmony XB5 - XB5AW23B5 - lampă de testare LED cu buton apăsat din plastic, Ø22, 24 V c.a./c.c., verde date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Lampa pilot cu buton de testare
Denumirea scurtă a dispozitivului: XB5
Materialul plăcii frontale: Plastic
Informații suplimentare
Materialul inelului de montare: Plastic
Diametru de montare: 22,5 mm
Înălțime: 42 mm
Lățime: 30 mm
Adâncime: 55 mm
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Adâncime de încastrare: 46 mm
Forma capului unității indicatoare: Rotundă
Culoarea capacului/actuatorului sau a lentilei: Verde
Conectori - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Cuplu de strângere: 0,8...1,2 N.m
Tensiune nominală de izolare [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Tip de semnalizare: Continuă
Sursă de lumină: LED universal
Culoarea sursei de lumină: Verde
Tensiune nominală de alimentare [Us]: 24 V c.a./c.c. la 50/60 Hz
Consum de curent: 14 mA / 18 mA
Durată de viață: 1,5 ani
Rezistență la supratensiune: 1 kV
Caracteristici de mediu
Clasă de protecție: TH
Temperatură de depozitare: -40…70 °C
Temperatură ambiantă de funcționare: -40…70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK05 conform IEC 50102
Standarde: IEC 60947-5-4, UL 508, GB 14048.5, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-1, JIS C8201-1 Certificări de produs: CSA, LROS (Lloyds Register of Shipping), BV, listat UL, DNV
Rezistență la vibrații: 5 gn (f= 12…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
