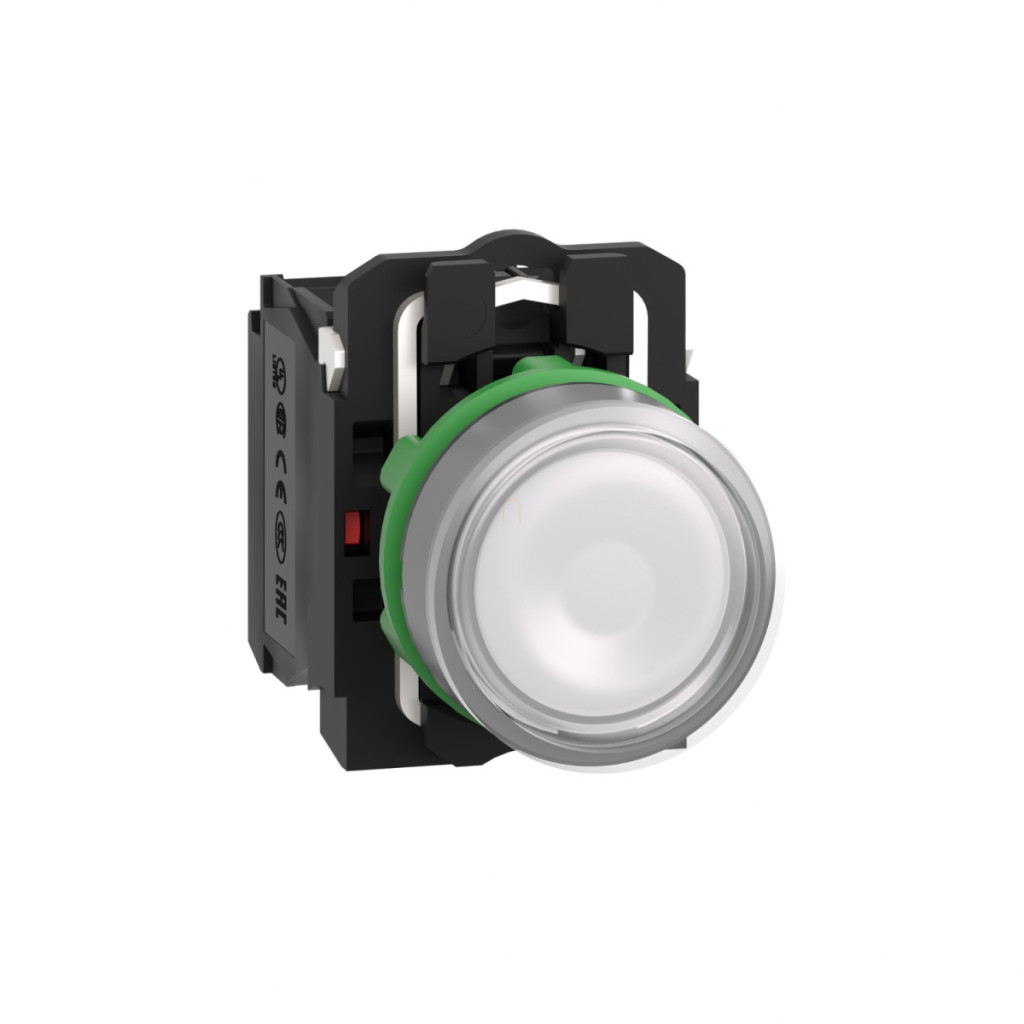

Butonul iluminat XB5AW31B5C0 din familia Harmony XB5 de la Schneider Electric este alegerea perfectă pentru panouri de control, mașini și interfețe de echipamente. Acest produs complet include un buton din plastic, o placă frontală gri (ramă), o suprafață de apăsare albă și un LED universal integrat, precum și un bloc de conexiuni electrice cu 1 contact normal deschis (NO) și 1 contact normal închis (NC). Seria de butoane Harmony XB5 este ideală pentru medii industriale și oferă o fiabilitate ridicată, demonstrată de durata de viață mecanică de 10 milioane de cicluri de funcționare. Datorită diametrului standard de montare de 22,5 mm, poate fi instalat ușor și rapid pe panoul frontal al oricărui panou de comandă sau consolă de control. Butonul revine automat la poziția inițială după apăsare (retur cu arc). Modelul XB5AW31B5C0 este echipat cu un LED universal care funcționează la 24 V CA/CC cu o frecvență de 50/60 Hz. LED-ul integrat are o durată de viață de 100.000 de ore la o temperatură ambiantă de 25 °C, asigurând o semnalizare fiabilă pe termen lung. Suprafața albă, nemarcată, permite etichetarea personalizată, în timp ce designul încastrat reduce riscul de acționare accidentală. Butonul are parametri electrici remarcabili: tensiune de izolație de 600 V (Ui), rezistență la tensiune de impuls de 6 kV (Uimp) și curent termic convențional de 10 A măsurat în aer liber (Ith). Conexiunea este asigurată de borne cu șurub, care permit conectarea cablurilor cu secțiune transversală de 2 x 1,5 mm² cu papuci de cablu sau a cablurilor cu secțiune transversală de 1 x 0,22...2 x 2,5 mm² fără papuci de cablu. Contactele butonului sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate electrică excelentă și o durată lungă de viață. Butonul are o protecție excelentă împotriva factorilor de mediu, dovadă fiind protecția IP66/IP67 și rezistența la impact IK05. Rezistă la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m), astfel încât funcționează fiabil chiar și în medii umede și prăfuite. Poate fi utilizat într-un interval larg de temperaturi de funcționare (-40...+70 °C), ceea ce permite utilizarea sa în condiții meteorologice extreme. Modelul XB5AW31B5C0 este conform cu numeroase standarde și certificări internaționale, printre care: IEC 60947-1, IEC 60947-5-1, UL 508, CSA C22.2 Nr. 14, și deține, de asemenea, certificări CSA, UL, BV, DNV și LROS.
Schneider Electric Harmony XB5 - XB5AW31B5C0 date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Buton iluminat
Denumirea scurtă a dispozitivului: XB5
Materialul plăcii frontale: Plastic, culoare gri galvanizat
Materialul colierului de montare: Plastic
Tip cap: Standard
Diametru de montare: 22,5 mm
Formă cap unitate de semnalizare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Alb, montare la nivel, fără marcaje
Informații suplimentare despre acționare: Cu lentilă netedă
Caracteristici electrice
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, ≤ 2 x 1,5 mm² cu papuci de cablu conform IEC 60947-1
Terminale cu șurub: 1 x 0,22...2 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Sursă de lumină: LED universal
Suport bec: LED integrat
Tensiune nominală de alimentare: 24 V c.a./c.c. 50/60 Hz
Culoare capac/actuator sau lentilă: Alb
Caracteristici mecanice
Înălțime: 42 mm
Lățime: 30 mm
Adâncime: 57 mm
Descrierea terminalelor ISO n°1: (13-14)NO, (21-22)NC
Deschidere pozitivă: În conformitate cu Anexa K a IEC 60947-5-1
Cursa de acționare: 1,5 mm (schimbare stare electrică NC), 2,6 mm (schimbare stare electrică NO), 4,3 mm (cursă completă)
Forță de acționare: 3,5 N schimbare stare electrică NC, 3,8 N
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Performanță electrică
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Caracteristici de mediu
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK05 conform IEC 50102
Temperatura ambiantă pentru depozitare: -40...70 °C
Temperatura ambiantă pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
