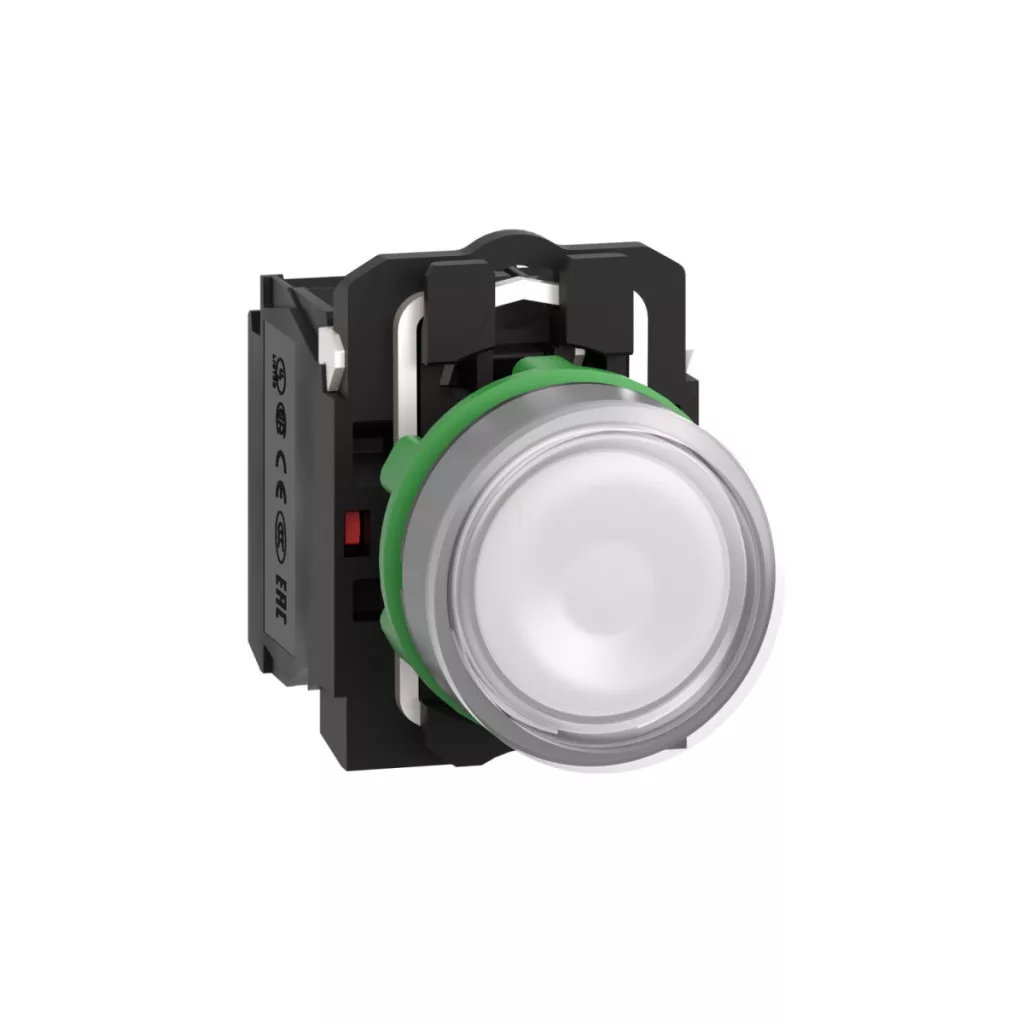

Butonul iluminat XB5AW31M5C0 din familia de produse Schneider Electric Harmony XB5 este un dispozitiv profesional de control industrial care asigură o funcționare fiabilă într-o varietate de aplicații. Acest buton complet din plastic are un inel gri și o suprafață albă, nemarcată, care se potrivește perfect în mediile industriale moderne. Produsul poate fi montat pe un panou cu un orificiu de 22,5 mm diametru și poate fi utilizat pe materiale cu o grosime de 1-6 mm. Butonul funcționează cu un mecanism de revenire cu arc, adică revine automat la poziția normală după ce a fost apăsat. Configurația contactului este 1NO + 1NC (1 normal deschis și 1 normal închis), ceea ce permite o utilizare versatilă într-o varietate de sarcini de control. Butonul are iluminare LED universală, care funcționează cu o sursă de alimentare de 220-240 V c.a. 50/60 Hz, ceea ce îl face ușor de integrat în majoritatea sistemelor industriale. Este important de menționat că produsul este compatibil și cu blocurile LED universale ale producătorului. Caracteristica specială a butonului rezidă în parametrii tehnici excelenți: poate rezista la până la 10 milioane de cicluri de comutare mecanică și are o durată de viață electrică semnificativă (1 milion de cicluri de comutare în categoria de sarcină AC-15). Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate excelentă și o durată de viață lungă. Conexiunea se realizează cu borne cu șurub, care sunt potrivite pentru cabluri cu o secțiune transversală de până la 2 x 1,5 mm² cu o clemă de cablu, sau 1 x 0,22...2 x 2,5 mm² fără capete de cablu, în conformitate cu standardul IEC 60947-1. Cuplul de strângere ideal este între 0,8 și 1,2 Nm, iar capetele șuruburilor sunt compatibile cu diferite tipuri de șurubelnițe. Butonul XB5AW31M5C0 are caracteristici de protecție remarcabile: are protecție IP66 și IP67, fiind rezistent la praf și apă, precum și la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Produsul poate fi utilizat la temperaturi ambientale cuprinse între -40 și +70 °C și este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-1, CSA C22.2 Nr. 14 și UL 508. Are certificări CSA, UL, BV și DNV, printre altele, ceea ce permite utilizarea sa pe scară largă în diverse industrii și zone geografice. Produsul are o rezistență excelentă la vibrații (interval de frecvență 5 gn: 2...500 Hz) și șocuri (30 gn până la 18 ms sau 50 gn până la 11 ms în cazul accelerației cu semiondă sinusoidală), ceea ce îl face potrivit pentru utilizarea în medii industriale dure.
Schneider Electric Harmony XB5 - XB5AW31M5C0 date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Buton iluminat
Denumire scurtă: XB5
Materialul inelului: Plastic gri
Materialul inelului de fixare: Plastic
Formă cap: Standard
Diametru de montare: 22,5 mm
Cantitate minimă de vânzare: 1
Formă cap unitate indicator: Rotundă
Caracteristici de funcționare
Tip de funcționare: Revenire cu arc
Profil buton de acționare: Alb, încastrat, nemarcat
Informații suplimentare despre butonul de acționare: Cu lentilă netedă
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Sursă de lumină: LED universal
Suport bec: LED integrat
Tensiune nominală de alimentare: 220...240 V CA 50/60 Hz
Culoarea capacului/actuatorului sau lentilei: Alb
Dimensiuni
Înălțime: 42 mm
Lățime: 30 mm
Adâncime: 57 mm
Caracteristici electrice
Descrierea terminalelor ISO n°1: (21-22)NC, (13-14)NO
Deschidere pozitivă: Conform cu IEC 60947-5-1 Anexa K
Cursa de acționare: 1,5 mm (schimbare stare electrică NC), 2,6 mm (schimbare stare electrică NO), 4,3 mm (cursă completă) Forță de acționare: 3,5 N schimbare stare electrică NC, 3,8 N Durată de viață mecanică: 10.000.000 de cicluri Cuplu de strângere: 0,8...1,2 N·m conform IEC 60947-1
Forma capului șurubului: Phillips (dimensiunea 1 și Pozidriv 1), cu fantă (pentru șurubelnițe plate de 4 mm și 5,5 mm)
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță 10 A gG conform IEC 60947-5-1
Curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls: 6 kV conform IEC 60947-1
Caracteristici de mediu
Grad de protecție (IP): IP66 și IP67 conform IEC 60529
Clasă de protecție NEMA: NEMA 13, NEMA 4X
Clasă de protecție IK: IK05 conform IEC 50102
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Temperatura ambiantă de funcționare: -40...70 °C
Temperatura ambiantă de depozitare: -40...70 °C
Certificate și standarde
Standarde: IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1, UL 508, JIS C8201-1
Certificări de produs: CSA, LROS (Lloyds Register of Shipping), BV, UL, DNV
