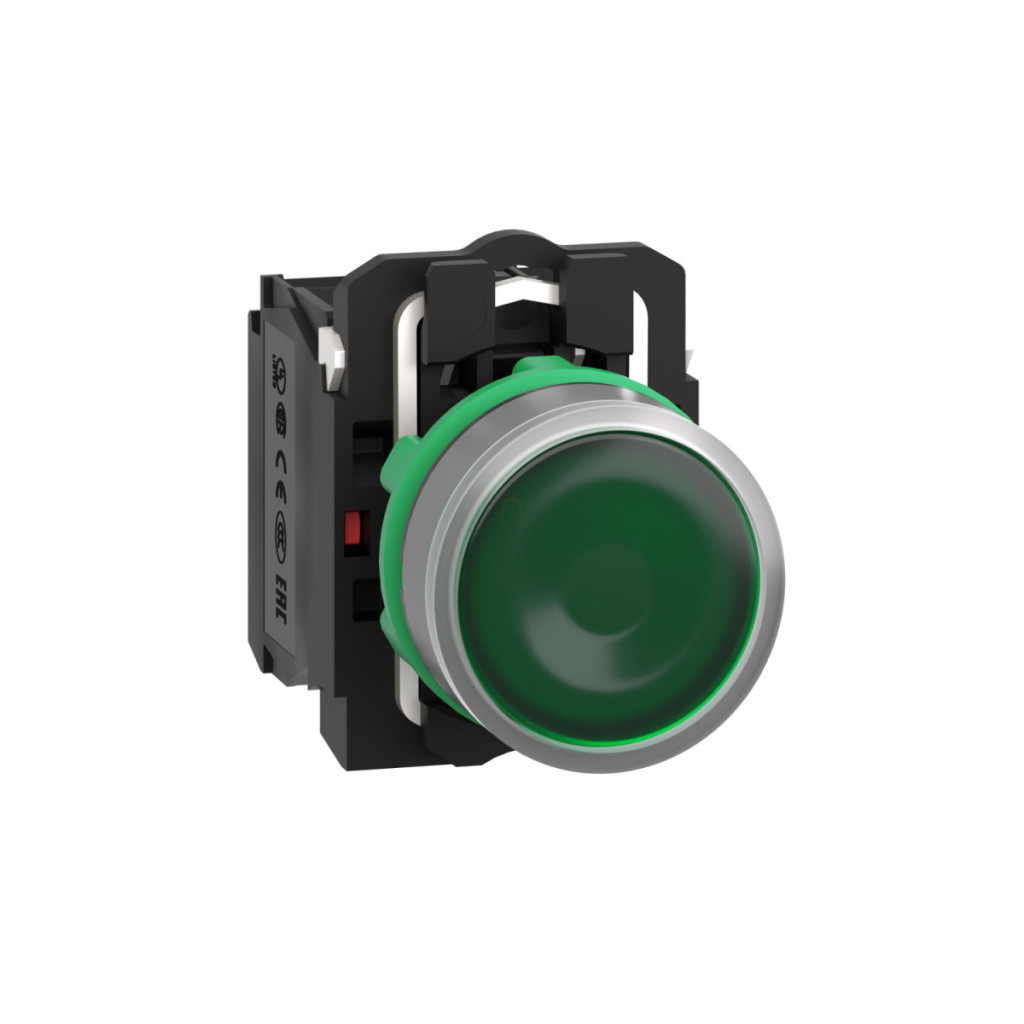

Schneider Electric Harmony XB5 - XB5AW33B5C0 - buton complet din plastic iluminat cu LED, Ø22, retur, 1NO+1NC, 24VAC/DC, verde, inel gri

Lățime: 53 mm

Lungime: 91 mm

Înălțime: 33 mm

Va ajunge la tine: 9-16 zile lucrătoare

Schneider Electric Harmony XB5 - XB5AW33B5C0 - buton complet din plastic iluminat cu LED, Ø22, retur, 1NO+1NC, 24VAC/DC, verde, inel gri

Name: Schneider Electric Harmony XB5 - XB5AW33B5C0 - buton complet din plastic iluminat cu LED, Ø22, retur, 1NO+1NC, 24VAC/DC, verde, inel gri
Brand: Schneider Electric Zrt.
SKU: 3606489759919
Price: 83.27 RON
Availability: InStock

83,27 RON

Va ajunge la tine: 9-16 zile lucrătoare

Din stoc extern, livrabil până la 9-16 zile lucrătoare: mai mult de 1000 bucată.

Dorești reducere?

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Armonie XB5

Butonul iluminat Schneider Electric Harmony XB5 seria XB5AW33B5C0 este o unitate de control completă, ideală pentru utilizarea într-o gamă largă de aplicații industriale de automatizare și control. Acest buton cu retur elastic, de calitate superioară, de culoare verde, are un design cu ramă din plastic gri care se potrivește perfect în mediile industriale moderne, panourile de control și sistemele automatizate. Produsul are un design compact, cu un diametru standard de montare de 22,5 mm, ceea ce îl face ușor de instalat în majoritatea panourilor de control industriale. Butonul are un cap rotund și o suprafață de apăsare netedă, verde, nemarcată, cu o sursă de lumină LED universală integrată pentru o vizibilitate excelentă. Sursa de alimentare de 24 V CA/CC 50/60 Hz asigură o indicare clară a stării butonului chiar și în condiții de lumină slabă. Butonul are un design plat și este echipat cu o lentilă transparentă, care îmbunătățește și mai mult feedback-ul vizual. Din punct de vedere tehnic, produsul este un buton cu revenire prin arc, cu o configurație de contact 1 NO + 1 NC și un principiu de funcționare cu întrerupere lentă. Conexiunile se realizează cu borne cu șurub, care permit conectarea firelor cu o secțiune transversală de până la 2 x 1,5 mm² cu capete de cablu (conform IEC 60947-1) sau a firelor cu o secțiune transversală de 1 x 0,22...2 x 2,5 mm² fără capete de cablu. Forța de acționare a produsului este de 3,5 N pentru schimbarea stării contactelor NC și de 3,8 N pentru funcționarea completă, în timp ce cursa de acționare este de 1,5 mm pentru schimbarea stării contactelor NC, de 2,6 mm pentru schimbarea stării contactelor NO și de 4,3 mm în total pentru cursa completă. Butonul are contacte din aliaj de argint (Ag/Ni), care asigură o conductivitate electrică și o durabilitate remarcabile. Butonul iluminat Schneider Electric XB5AW33B5C0 oferă o durabilitate excepțională, cu o durată de viață mecanică de 10 milioane de cicluri și o durată de viață electrică de până la 1 milion de cicluri în diverse condiții de încărcare. Butonul are un grad de protecție IP66 și IP67 conform IEC 60529 și este, de asemenea, conform cu standardele NEMA 13 și NEMA 4X, oferind o protecție excelentă împotriva prafului, apei și a altor influențe ambientale. Produsul poate rezista, de asemenea, la spălarea cu presiune înaltă de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. Gradul de rezistență la impact IK05 oferă protecție suplimentară împotriva impactului mecanic. Produsul poate fi utilizat la temperaturi ambientale cuprinse între -40 și +70 °C, permițând o gamă largă de aplicații în diverse medii industriale.

Schneider Electric Harmony XB5 - XB5AW33B5C0 - buton complet din plastic iluminat cu LED, Ø22, retur, 1NO+1NC, 24 V c.a./c.c., verde, inel gri date tehnice

Caracteristici generale

Familia de produse: Harmony XB5

Tipul produsului: Buton iluminat

Denumirea scurtă a dispozitivului: XB5

Materialul panoului frontal: Plastic, culoare gri

Material inel de montare: Plastic

Tip cap: Standard

Diametru de montare: 22,5 mm

Formă cap unitate indicator: Rotundă

Tip operator: Revenire cu arc

Profil operator: Verde, plat, nemarcat

Informații suplimentare despre operator: Cu lentilă netedă

Tipul și compoziția contactului: 1 NO + 1 NC

Funcționarea contactului: Întrerupere lentă

Sursă de lumină: LED universal

Suport bec: LED integrat

Tensiune nominală de alimentare: 24 V CA/CC 50/60 Hz

Culoarea capacului/actuatorului sau lentilei: Verde

Dimensiuni

Înălțime: 42 mm

Lățime: 30 mm

Adâncime: 57 mm

Conexiune electrică

Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1

Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără capăt de cablu conform IEC 60947-1

Descrierea terminalelor ISO n°1: (21-22)NC, (13-14)NO. Caracteristici operaționale. Cursă operațională: 1,5 mm (comutare contact NC), 2,6 mm (comutare contact NO), 4,3 mm (cursă completă). Forță de acționare: 3,5 N NC pentru comutarea contactului, 3,8 N. 4,3 mm (cursă completă)

Forță de funcționare: 3,5 N pentru comutarea contactului NC, 3,8 N

Durată de viață mecanică: 10.000.000 de cicluri

Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1

Formă cap șurub: Compatibil cu șurubelnița Philips 1, Compatibil cu șurubelnița Pozidriv 1, Compatibil cu șurubelniță plată Ø 4 mm, Compatibil cu șurubelniță plată Ø 5,5 mm

Caracteristici electrice

Material contact: Aliaj de argint (Ag/Ni)

Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1

Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1

Tensiune nominală de izolare: 600 V (grad de poluare 3) conform IEC 60947-1

Tensiune nominală de impuls: 6 kV conform IEC 60947-1

Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1, 6 A la 120 V, AC-15, A600 conform IEC 60947-5-1, 0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1, 0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1, 0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1, 1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1

Durată de viață electrică: 1.000.000 de cicluri în diverse condiții de încărcare conform IEC 60947-5-1 Anexa C

Fiabilitate electrică: Λ < 10exp(-6) 5 V, 1 mA într-un mediu curat conform IEC 60947-5-4, Λ < 10exp(-8) 17 V, 5 mA într-un mediu curat conform IEC 60947-5-4

Caracteristici LED

Tip semnal: Continuu

Limite tensiune de alimentare: 19,2...30 V CC, 21,6...26,4 V c.a.

Consum de curent: 18 mA

Durată de viață: 100.000 ore la tensiunea nominală și 25 °C

Rezistență la supratensiune: 1 kV conform IEC 61000-4-5

Caracteristici de mediu

Grad de protecție: TH

Temperatură ambiantă pentru depozitare: -40...70 °C

Temperatură ambiantă pentru funcționare: -40...70 °C

Categorie de supratensiune: Clasa II conform IEC 60536

Grad de protecție IP: IP66 conform IEC 60529, IP67

Grad de protecție NEMA: NEMA 13, NEMA 4X

Grad de protecție IK: IK05 conform IEC 50102

Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m

Standarde și certificări

Standarde: IEC 60947-5-1, CSA C22.2 Nr. 14, UL 508, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1

Certificări de produs: CSA, LROS (Lloyds register of shipping), BV, listat UL, DNV

Rezistență la vibrații și șocuri

Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6

Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27

Compatibilitate electromagnetică

Rezistență la tranzitorii rapizi: 2 kV conform IEC 61000-4-4

Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3

Rezistență la descărcări electrostatice: 6 kV contact (pe părți metalice) conform IEC 61000-4-2, 8 kV aer (pe părți izolate) conform IEC 61000-4-2

Emisie electromagnetică: Clasa B conform IEC 55011

Date

Lățime

53 mm

Lungime

91 mm

Înălțime

33 mm

EAN prezentat

3606489759919

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

54 g/bucată

Numar articol

3606489759919
