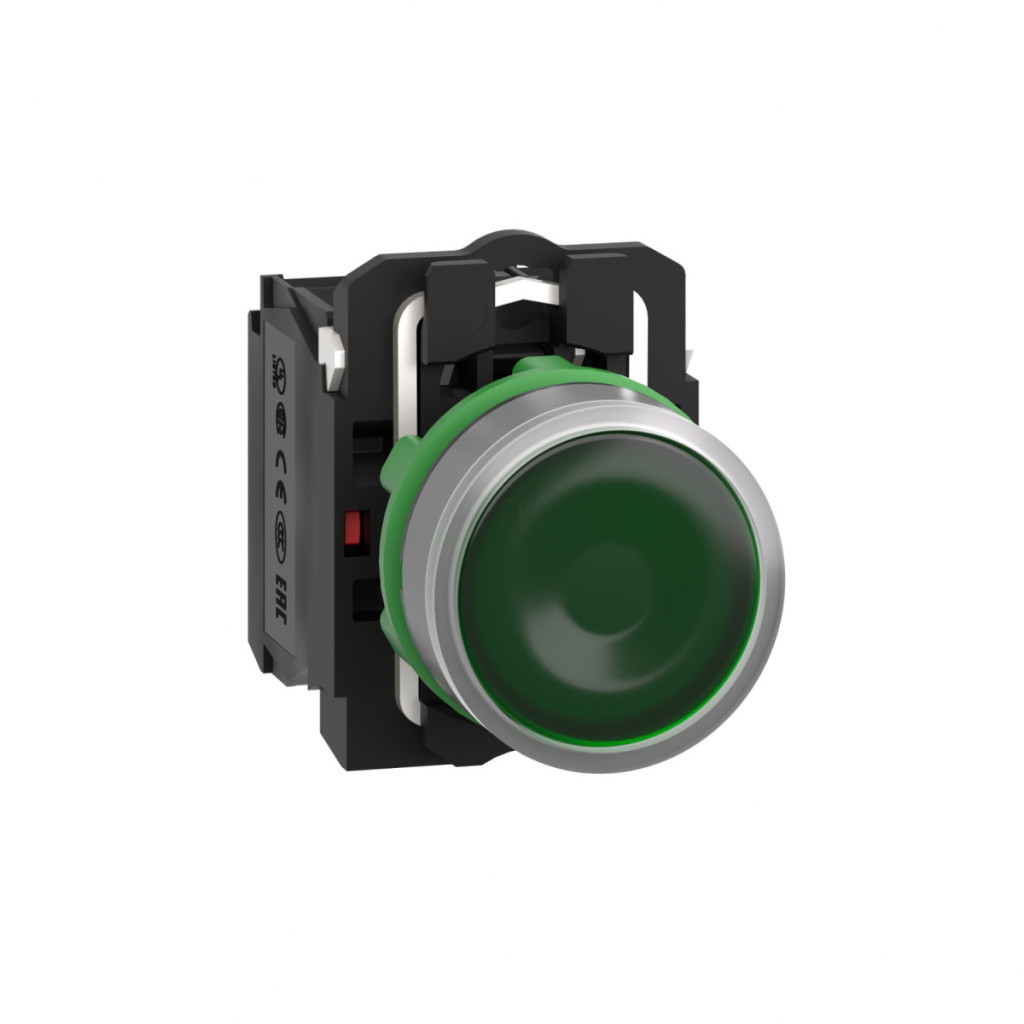

Butonul iluminat Schneider Electric Harmony XB5 seria XB5AW33M5C0 este un element de control industrial extrem de fiabil, fiind alegerea perfectă pentru o gamă largă de aplicații industriale și de automatizare. Acest dispozitiv de precizie combină durabilitatea, ușurința în utilizare și vizibilitatea excelentă, fiind ideal pentru medii în care feedback-ul precis și rapid al operatorului este esențial. Elementul central al produsului este un buton verde, cu suprafață netedă, nemarcat, înconjurat de un inel din plastic galvanizat de culoare gri. Comutatorul, cu un diametru standard de montare de 22,5 mm, este echipat cu iluminare LED universală și funcționează la 220-240 V c.a. (50/60 Hz). Comutatorul are un mecanism de acționare cu revenire prin arc și o configurație de contact 1 NO + 1 NC, ceea ce permite o utilizare versatilă în diverse aplicații de control. Butonul Harmony XB5AW33M5C0 are parametri tehnici remarcabili. Contactele standard sunt de tip slow-break și sunt conectate cu terminale cu șurub care pot acomoda fire cu o secțiune transversală de până la 2 x 1,5 mm² cu capete de cablu sau 1 x 0,22...2 x 2,5 mm² fără capete de cablu, în conformitate cu standardul IEC 60947-1. Dimensiunile produsului sunt: 42 mm înălțime, 30 mm lățime și 57 mm adâncime. Durabilitatea sa excepțională este demonstrată de durata de viață mecanică remarcabilă de 10 milioane de cicluri de comutare. Durata de viață electrică a butonului este, de asemenea, impresionantă: 1 milion de cicluri la AC-15 cu o sarcină de 2 A/230 V, 3 A/120 V și 4 A/24 V și 1 milion de cicluri la DC-13 cu o sarcină de 0,2 A/110 V sau 0,5 A/24 V, cu condiția ca frecvența de funcționare să nu depășească 3600 de cicluri pe oră (cu un factor de încărcare de 0,5). Butonul XB5AW33M5C0 oferă, de asemenea, caracteristici de protecție excepționale. Protecția IP66 și IP67 asigură un nivel ridicat de protecție împotriva prafului și apei, în timp ce protecția IK05 protejează împotriva impactului mecanic. Produsul este, de asemenea, rezistent la spălarea cu presiune înaltă, rezistând la presiuni de până la 7000000 Pa la 55 °C de la o distanță de 0,1 m. Parametrii electrici ai comutatorului includ un flux termic convențional de 10 A măsurat în aer liber, o tensiune nominală de izolație de 600 V (la gradul de poluare 3) și o rezistență nominală la tensiune de impuls de 6 kV. În ceea ce privește curentul de funcționare, are o capacitate de încărcare de 3 A/240 V, 6 A/120 V sau 1,2 A/600 V în modul AC-15 și 0,1 A/600 V, 0,27 A/250 V sau 0,55 A/125 V în modul DC-13. Butonul Schneider Electric Harmony XB5AW33M5C0 este conform cu mai multe standarde internaționale, inclusiv IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, CSA C22.2 nr. 14, JIS C8201-5-1, UL 508 și JIS C8201-1. Produsul are, de asemenea, diverse certificări, precum CSA, LROS (Lloyds Register of Shipping), BV, UL și DNV. Butonul poate fi utilizat într-un interval larg de temperaturi, cu un interval de temperatură de funcționare și depozitare de la -40 la +70 °C. Rezistența sa la influențele mediului este îmbunătățită și mai mult de rezistența la vibrații (5 gn, f=2...500 Hz), rezistența la impact (30 gn 18 ms sau 50 gn 11 ms pentru accelerație cu semiondă sinusoidală) și proprietățile sale de compatibilitate electromagnetică, inclusiv protecția împotriva tranzitorilor rapizi (2 kV), câmpuri electromagnetice (10 V/m) și descărcări electrostatice (6 kV contact, 8 kV aer).
Schneider Electric Harmony XB5 - XB5AW33M5C0 - buton complet din plastic iluminat cu LED, Ø22, retur, 1NO+1NC, 230 V c.a., verde, inel gri date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Buton iluminat
Denumirea scurtă a produsului: XB5
Material inel: Plastic, galvanizat gri
Material colier de montare: Plastic
Tip cap: Standard
Diametru de montare: 22,5 mm
Formă cap unitate de semnalizare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Verde, neted, nemarcat
Informații suplimentare despre acționare: Cu lentilă netedă
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu, conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără capăt de cablu, conform IEC 60947-1
Sursă de lumină: LED universal
Soclu bec: LED integrat
Tensiune nominală de alimentare: 220...240 V c.a. 50/60 Hz
Culoare capac/actuator sau lentilă: Verde
Date suplimentare
Înălțime: 42 mm
Lățime: 30 mm
Adâncime: 57 mm
Marcaj terminal ISO n°1: (13-14)NO
(21-22)NC
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Contacte utilizate: Contacte standard
Deschidere pozitivă: în conformitate cu IEC 60947-5-1 Anexa K
Cursă de acționare: 1,5 mm (schimbare stare electrică NC)
2,6 mm (schimbare stare electrică NO)
4,3 mm (cursă completă)
Forță de acționare: 3,5 N schimbare stare electrică NC
3,8 N
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Forma capului șurubului: Phillips, compatibil cu șurubelnița Philips 1
Phillips, compatibil cu șurubelnița Pozidriv 1
Fanta dreaptă, compatibilă cu șurubelnița plată Ø 4 mm
Fanta dreaptă, compatibilă cu șurubelnița plată Ø 5,5 mm
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Durată de viață electrică
1.000.000 de cicluri, AC-15, 2 A la 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5, conform IEC 60947-5-1 Anexa C
1.000.000 de cicluri, AC-15, 3 A la 120 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5, în conformitate cu IEC 60947-5-1 Anexa C
1.000.000 de cicluri, AC-15, 4 A la 24 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5, în conformitate cu IEC 60947-5-1 Anexa C
1.000.000 de cicluri, DC-13, 0,2 A la 110 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5, în conformitate cu IEC 60947-5-1 Anexa C
1.000.000 de cicluri, DC-13, 0,5 A la 24 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5, în conformitate cu IEC 60947-5-1 Anexa C
Caracteristici LED
Tip semnal: Continuu
Limite tensiune de alimentare: 195...264 V c.a. Consum de curent: 14 mA Durată de viață: 100.000 ore la tensiunea nominală și 25 °C Rezistență la supratensiune: 1 kV conform IEC 61000-4-5
Condiții de mediu
Grad de protecție: TH
Temperatură ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK05 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-4
IEC 60947-1
IEC 60947-5-1
CSA C22.2 Nr. 14
JIS C8201-5-1
UL 508
JIS C8201-1
Certificări de produs: CSA
LROS (Lloyds register of shipping)
BV
UL listed
DNV
Rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
Protecție împotriva tranzitorilor rapizi: 2 kV conform IEC 61000-4-4
Protecție împotriva câmpurilor electromagnetice: 10 V/m conform IEC 61000-4-3
Imunitate la descărcări electrostatice: 6 kV contact (piese metalice) conform IEC 61000-4-2
8 kV aer (piese izolate) conform IEC 61000-4-2
Emisie electromagnetică: Clasa B conform IEC 55011
