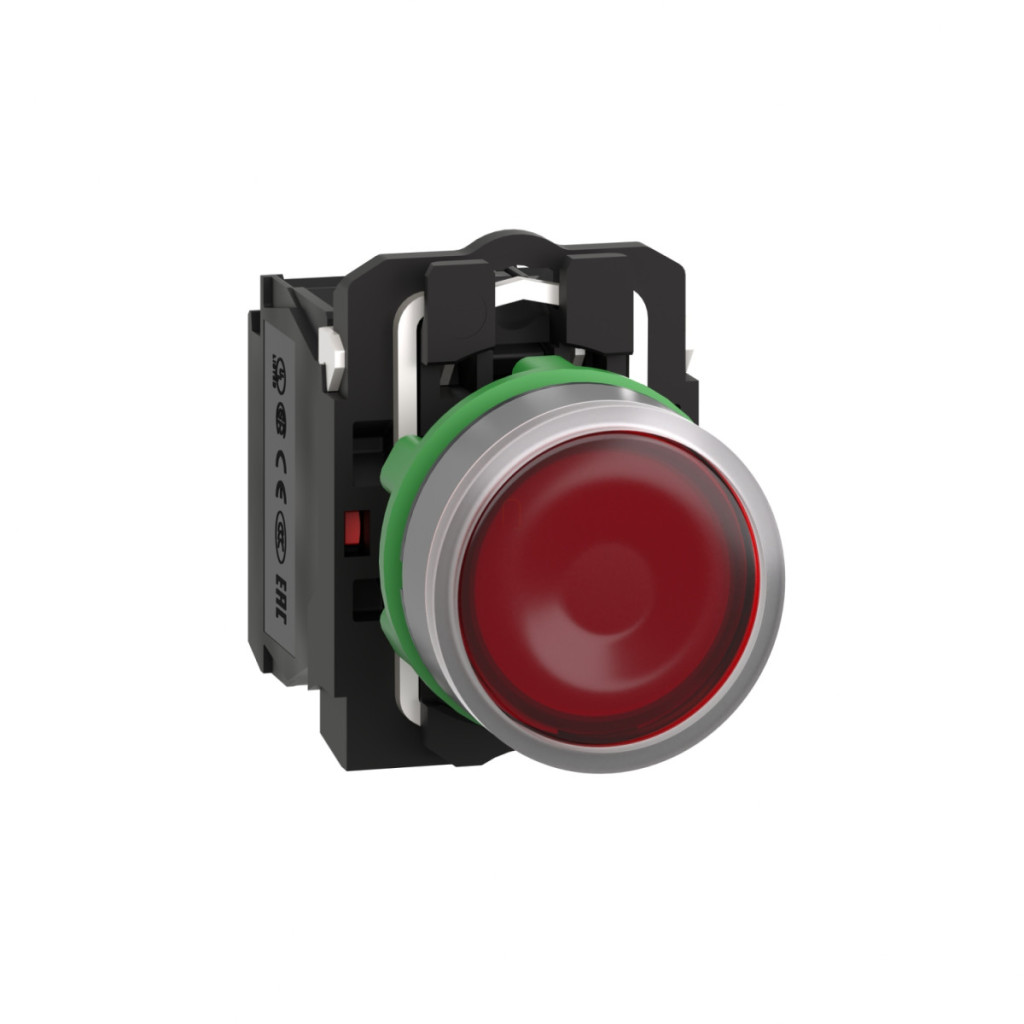

Butonul iluminat Schneider Electric Harmony XB5 cu numărul de model XB5AW34B5C0 reprezintă o calitate și fiabilitate excepționale în lumea controalelor industriale. Acest buton iluminat complet, de culoare roșie și cu inel gri, este alegerea ideală atât pentru semnalizare, cât și pentru controlul funcțiilor distincte. Iluminarea universală cu LED-uri asigură o distribuție uniformă a luminii, reducând în același timp semnificativ consumul de energie în comparație cu soluțiile tradiționale cu incandescență. Butonul Harmony XB5AW34B5C0 se potrivește într-un orificiu de montare standard de 22,5 mm, asigurând o compatibilitate largă cu majoritatea cutiilor de comutare și panourilor de control. Inelul din plastic gri și capul butonului plat roșu conferă un aspect estetic, fiind în același timp funcțional și practic. Unitatea dispune de o funcție de revenire cu arc, asigurând o comutare stabilă și fiabilă. Configurația contactului 1NO+1NC (unul normal deschis și unul normal închis) permite utilizarea versatilă în diverse sarcini de control. Din punct de vedere tehnic, modelul XB5AW34B5C0 funcționează cu o tensiune de alimentare de 24 V c.a./c.c. la 50/60 Hz și, datorită iluminării cu LED integrate, are o durată de viață de până la 100.000 de ore în condiții normale de funcționare. Dispozitivul asigură o funcționare lentă a contactului, ceea ce este avantajos la comutarea sarcinilor inductive. Conexiunile se realizează cu ajutorul terminalelor cu șurub, care sunt potrivite pentru cabluri cu o secțiune maximă de 2 x 1,5 mm² cu capete de cablu sau 1 x 0,22...2 x 2,5 mm² fără capete de cablu. Designul robust al carcasei dispozitivului și nivelul de protecție IP66/IP67 oferă o protecție remarcabilă împotriva prafului și umezelii, făcând produsul ideal chiar și pentru cele mai dure medii industriale. Designul mecanic extrem de stabil garantează 10 milioane de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung. Butonul iluminat Schneider Electric XB5AW34B5C0 are o gamă largă de aplicații, inclusiv fabricarea de mașini, automatizare, controlul proceselor, automatizarea clădirilor și gestionarea energiei. Capacitatea sa de sarcină electrică conform standardului IEC 60947-5-1 este de 3A/240V, 6A/120V în categoria de aplicații AC-15 și 0,1A/600V, 0,27A/250V și 0,55A/125V în categoria de aplicații DC-13. Dispozitivul are, de asemenea, rezistență mecanică la impact IK05 și rezistență remarcabilă la vibrații (5g, 2-500Hz), ceea ce sporește și mai mult aplicabilitatea produsului în medii industriale. Produsul este conform cu cele mai importante standarde internaționale și are certificări CSA, UL, BV, DNV și LROS, fiind astfel adecvat pentru utilizare în diverse proiecte la nivel global.
Schneider Electric Harmony XB5 - XB5AW34B5C0 - buton complet din plastic iluminat cu LED, Ø22, retur, 1NO+1NC, 24VAC/DC, roșu, inel gri date tehnice
Informații de bază despre produs
Familia de produse: Harmony XB5
Tipul produsului: Buton iluminat
Denumirea scurtă a produsului: XB5
Materialul inelului: Plastic colorat, gri
Materialul colierului de montare: Plastic
Tip unitate cap: Standard
Diametru de montare: 22,5 mm
Caracteristici de funcționare
Tip actuator: Revenire cu arc
Profil buton: Roșu, plat, nemarcat
Informații suplimentare despre actuator: Lentilă netedă
Tip și compoziție contact: 1 NO + 1 NC
Funcționare contact: Întrerupere lentă
Sursă de lumină: LED universal
Soclu bec: LED integrat
Tensiune nominală de alimentare [Us]: 24 V CA/CC 50/60 Hz Capac/unitate de acționare sau culoarea lentilei: Roșu Caracteristici mecanice Înălțime: 42 mm Lățime: 30 mm Adâncime: 57 mm Deschidere pozitivă: Conform IEC 60947-5-1 Anexa K
Cursă de acționare: 1,5 mm (comutare electrică a contactului NC), 2,6 mm (comutare electrică a contactului NO), 4,3 mm (cursă completă) Forță de acționare: 3,5 N pentru comutarea contactului NC, 3,8 N Durată de viață mecanică: 10.000.000 de cicluri de comutare Cuplu de strângere: 0,8...1,2 Nm conform IEC 60947-1
Caracteristici electrice
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1, Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional măsurat în aer liber [Ith]: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de rezistență la impulsuri [Uimp]: 6 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1, 6 A la 120 V, AC-15, A600 conform IEC 60947-5-1, 0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1, 0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1, 0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1, 1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici de mediu
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de rezistență la impact IK: IK05 conform IEC 50102
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Certificate și standarde
Standarde: UL 508, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, CSA C22.2 Nr. 14, JIS C8201-5-1, JIS C8201-1 Certificări de produs: CSA, LROS (Lloyds register of shipping), BV, listat UL, DNV
