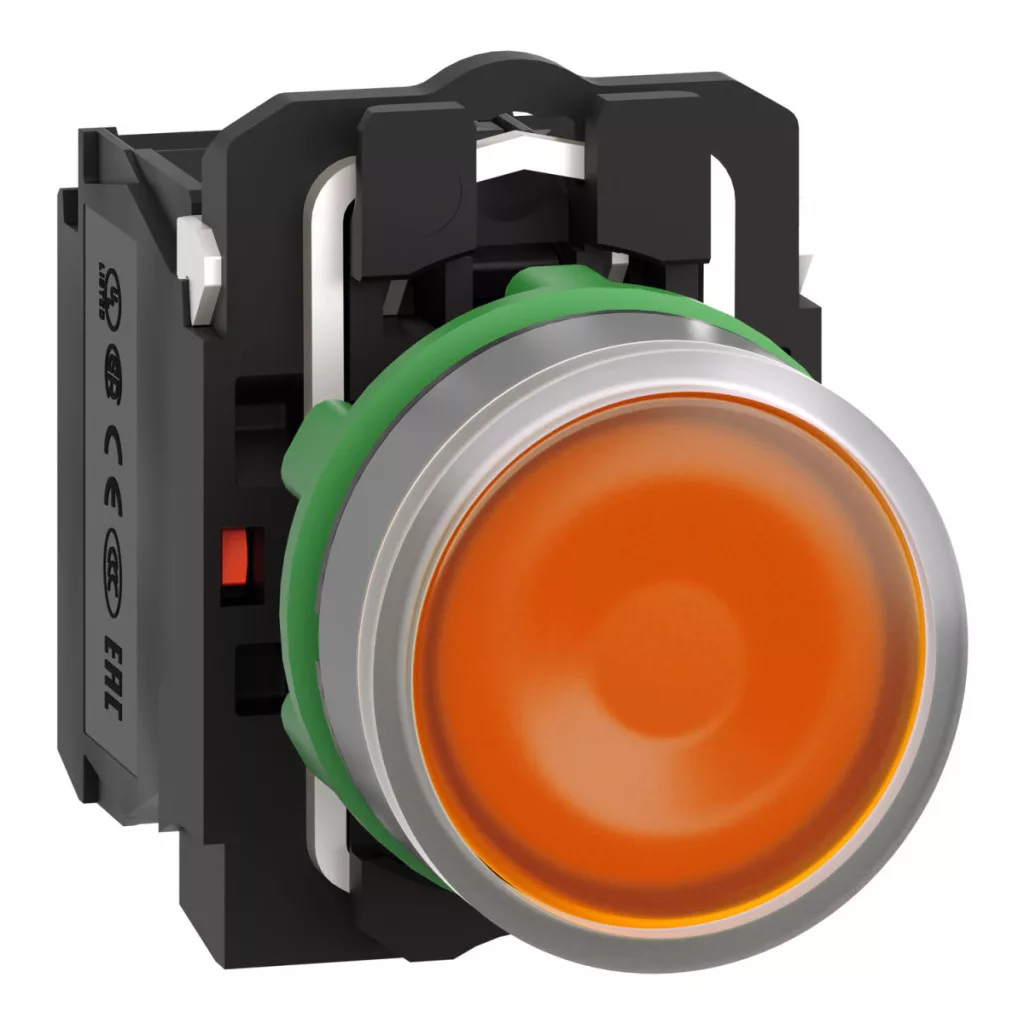

Butonul iluminat Schneider Electric Harmony XB5 seria XB5AW35B5C0 este un element de control industrial fiabil și versatil, ideal pentru panouri de control, mașini și sisteme de automatizare. Acest buton cu arc de culoare portocalie are un inel din plastic gri, care se potrivește perfect în mediile industriale, oferind în același timp o vizibilitate excelentă pentru operator. Butonul poate fi montat într-o gaură standard de 22,5 mm, fiind compatibil cu majoritatea sistemelor industriale și panourilor de control. Produsul are o configurație de contact 1NO + 1NC (unul normal deschis și unul normal închis), permițând utilizarea universală în diverse aplicații de control. Contactele sunt realizate din aliaj de argint (Ag/Ni), asigurând o conductivitate electrică excelentă și o durată lungă de viață. Forța necesară pentru funcționare este de 3,5 N pentru comutarea contactului NC, în timp ce cursa totală de funcționare este de 4,3 mm, asigurând o comutare precisă și fiabilă. XB5AW35B5C0 are iluminare LED universală integrată, care funcționează cu o sursă de alimentare de 24 V AC/DC la 50/60 Hz. LED-ul emite o lumină constantă și consumă 18 mA de curent. Unitatea are o durată de viață estimată de 100.000 de ore la tensiune nominală și 25 °C, asigurând o funcționare pe termen lung, fără întreținere. O caracteristică specială a produsului este compatibilitatea cu blocurile LED universale Schneider Electric, oferind o soluție flexibilă pentru o varietate de necesități de semnalizare. Butonul are clase de protecție remarcabile: IP66 și IP67, precum și NEMA 13 și NEMA 4X, oferind protecție completă împotriva prafului și a apei. De asemenea, are un nivel ridicat de rezistență la vibrații și șocuri; rezistență la vibrații de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6 și rezistență la șocuri de 30 gn și 50 gn conform IEC 60068-2-27. Butonul poate fi utilizat într-un interval de temperatură de funcționare și depozitare de -40...+70 °C, ceea ce asigură o aplicabilitate extrem de largă în diverse condiții de mediu. Conectarea se realizează cu borne cu șurub, care pot acomoda un cablu de maximum 2 x 1,5 mm² cu cleme de cablu în conformitate cu IEC 60947-1, sau un cablu de 1 x 0,22 până la 2 x 2,5 mm² fără cleme de cablu. Produsul are proprietăți electrice excelente, inclusiv o tensiune nominală de izolație de 600 V (la gradul de poluare 3), rezistență la tensiune de impuls de 6 kV și numeroase valori nominale ale curentului de funcționare pentru diverse aplicații AC-15 și DC-13. Durata de viață mecanică este remarcabilă, cu 10 milioane de cicluri de funcționare, în timp ce durata de viață electrică este de 1 milion de cicluri în diverse condiții de încărcare. Butonul este, de asemenea, rezistent la spălarea cu presiune înaltă de până la 7000000 Pa la 55 °C de la o distanță de 0,1 m, ceea ce îl face ușor de curățat chiar și în medii industriale.
Schneider Electric Harmony XB5 - XB5AW35B5C0 - buton complet din plastic iluminat cu LED, Ø22, retur, 1NO+1NC, 24 V c.a./c.c., portocaliu, inel gri date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Buton iluminat
Denumire scurtă a dispozitivului: XB5
Material inel: Plastic, culoare gri
Material colier de montare: Plastic
Formă cap: Rotundă
Diametru de montare: 22,5 mm
Tip de funcționare: Revenire cu arc
Profil de funcționare: Portocaliu, neted, fără marcaje
Informații suplimentare: Cu lentilă netedă
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Caracteristici electrice
Conexiuni: Terminale cu șurub, ≤ 2 x 1,5 mm² cu papuci de cablu conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² conexiune papuc de cablu fără conform IEC 60947-1
Sursă de lumină: LED universal
Soclu bec: LED integrat
Tensiune nominală de alimentare [Us]: 24 V AC/DC 50/60 Hz
Culoarea butonului de comandă/lentilei: Portocaliu
Caracteristici mecanice
Înălțime: 42 mm
Lățime: 30 mm
Adâncime: 57 mm
Alocarea terminalelor conform ISO: (13-14)NO, (21-22)NC
Deschidere pozitivă: Conform IEC 60947-5-1 Anexa K
Cursă de acționare: 1,5 mm (comutare NC), 2,6 mm (comutare NO), 4,3 mm (cursă completă)
Forță de acționare: 3,5 N pentru comutare NC, 3,8 N pentru comutare NO
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N·m conform IEC 60947-1
Parametri electrici
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional de răcire cu aer liber [Ith]: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Condiții de mediu
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de rezistență la impact IK: IK05 conform IEC 50102
Temperatura ambiantă de funcționare: -40...+70 °C
Temperatura ambiantă de depozitare: -40...+70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Certificate și aprobări
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, CSA C22.2 Nr. 14, JIS C8201-5-1, IEC 60947-5-1, JIS C8201-1
Certificări de produs: CSA, LROS (Lloyds Register of Shipping), BV, UL listat, DNV
