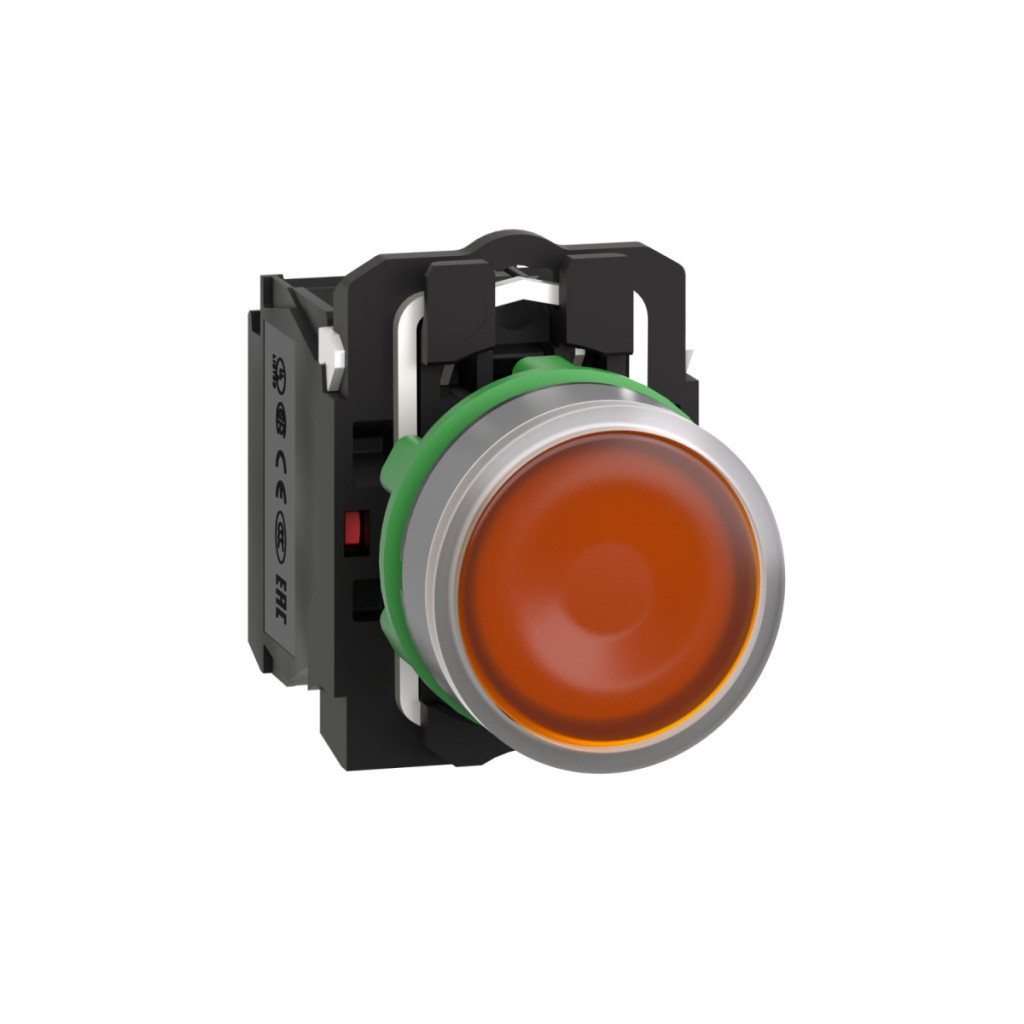

Butonul iluminat XB5AW35M5C0 din gama Harmony XB5 de la Schneider Electric este un comutator industrial profesional care oferă calitate și fiabilitate ridicate pentru sistemele de automatizare industrială. Acest buton portocaliu cu inel gri combină un aspect modern cu un design funcțional, integrându-se perfect cu celelalte elemente din gama Harmony. Designul compact al butonului XB5AW35M5C0 permite montarea acestuia într-un orificiu de montare standard de 22,5 mm, facilitând integrarea în majoritatea dulapurilor de comutare industriale și a panourilor de control. Produsul are o funcție de revenire (revenire cu arc), ceea ce înseamnă că revine automat la poziția inițială după ce a fost apăsat. Funcția de comutare este asigurată de 1 contact normal deschis (NO) și 1 contact normal închis (NC), care pot fi conectate cu borne cu șurub. Firele cu o secțiune transversală de 2 x 1,5 mm² pot fi conectate la borne cu capete de cablu în conformitate cu IEC 60947-1, precum și 1 x 0,22...2 x 2,5 mm² fără papuci de cablu. Butonul iluminat XB5AW35M5C0 are o sursă de lumină LED universală integrată, care funcționează cu o tensiune de alimentare de 220...240 V c.a. 50/60 Hz. Suprafața portocalie, nemarcată, a butonului are o lentilă transparentă care asigură o distribuție uniformă a luminii. Produsul are protecție IP66 și IP67 conform IEC 60529, ceea ce înseamnă că este complet protejat împotriva prafului și poate rezista la imersia periodică sau continuă în apă. De asemenea, este clasificat NEMA 13 și NEMA 4X, ceea ce îl face ideal pentru utilizarea în medii industriale. Butonul poate rezista la spălarea cu presiune înaltă de până la 7000000 Pa la 55 °C de la o distanță de 0,1 m. Produsul are caracteristici mecanice și electrice remarcabile. Durata sa de viață mecanică este de 10 milioane de cicluri de comutare, în timp ce durata de viață electrică este de 1 milion de cicluri în diverse condiții de încărcare. Curentul termic convențional de răcire cu aer liber (Ith) este de 10 A conform IEC 60947-5-1. Tensiunea nominală de izolare (Ui) este de 600 V (grad de poluare 3), iar tensiunea nominală de impuls (Uimp) este de 6 kV conform IEC 60947-1. Curentul nominal de funcționare (Ie) poate varia în funcție de tipul de sarcină și tensiune, de exemplu 3 A la 240 V sau 6 A la 120 V în categoria AC-15 și 0,1 A la 600 V sau 0,55 A la 125 V în categoria DC-13. Butonul XB5AW35M5C0 are toate certificările internaționale necesare, inclusiv certificările CSA, LROS, BV, UL și DNV, și este conform cu IEC 60947-5-1, UL 508, CSA C22.2 Nr. 14 și alte standarde. Acest produs este recomandat pentru aplicații în care sunt importante funcționarea fiabilă, durata lungă de viață și vizibilitatea excelentă, cum ar fi panouri de control, linii de producție, mașini industriale și alte sisteme automatizate.
Schneider Electric Harmony XB5 - XB5AW35M5C0 - buton apăsat complet din plastic, iluminat cu LED, Ø22, retur, 1NO+1NC, 230VAC, portocaliu, inel gri date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Buton iluminat
Denumirea scurtă a dispozitivului: XB5
Materialul inelului frontal: Plastic acoperit cu strat gri
Materialul inelului de fixare: Plastic
Tip unitate cap: Standard
Diametru de montare: 22,5 mm
Cantitate minimă de comandă: 1
Caracteristici de funcționare
Formă unitate de semnalizare: Rotundă
Tip operator: Revenire cu arc
Profil operator: Portocaliu, nemarcat
Informații suplimentare despre operator: Cu lentilă netedă
Tip și compoziție contact: 1 NO + 1 NC
Funcționare contact: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, capăt de cablu <= 2 x 1,5 mm² conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără capăt de cablu conform IEC 60947-1
Sursă de lumină: LED universal
Soclu bec: LED integrat
Tensiune nominală de alimentare: 220...240 V c.a. 50/60 Hz Culoare capac/actuator sau lentilă: portocaliu 30 mm
Adâncime: 57 mm
Marcaj terminal conform ISO: (13-14)NO, (21-22)NC Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m Aplicare contact: Contacte standard
Deschidere pozitivă: conform IEC 60947-5-1 Anexa K
Cursă de acționare: 1,5 mm (schimbare de stare electrică NC), 2,6 mm (schimbare de stare electrică NO), 4,3 mm (cursă completă)
Forță de acționare: 3,5 N schimbare de stare electrică NC, 3,8 N
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Caracteristici electrice
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolare: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici de mediu
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK05 conform IEC 50102
Standarde: IEC 60947-5-1, UL 508, CSA C22.2 Nr. 14, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, JIS C8201-1 Certificări de produs: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV Tratament de protecție: TH
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
