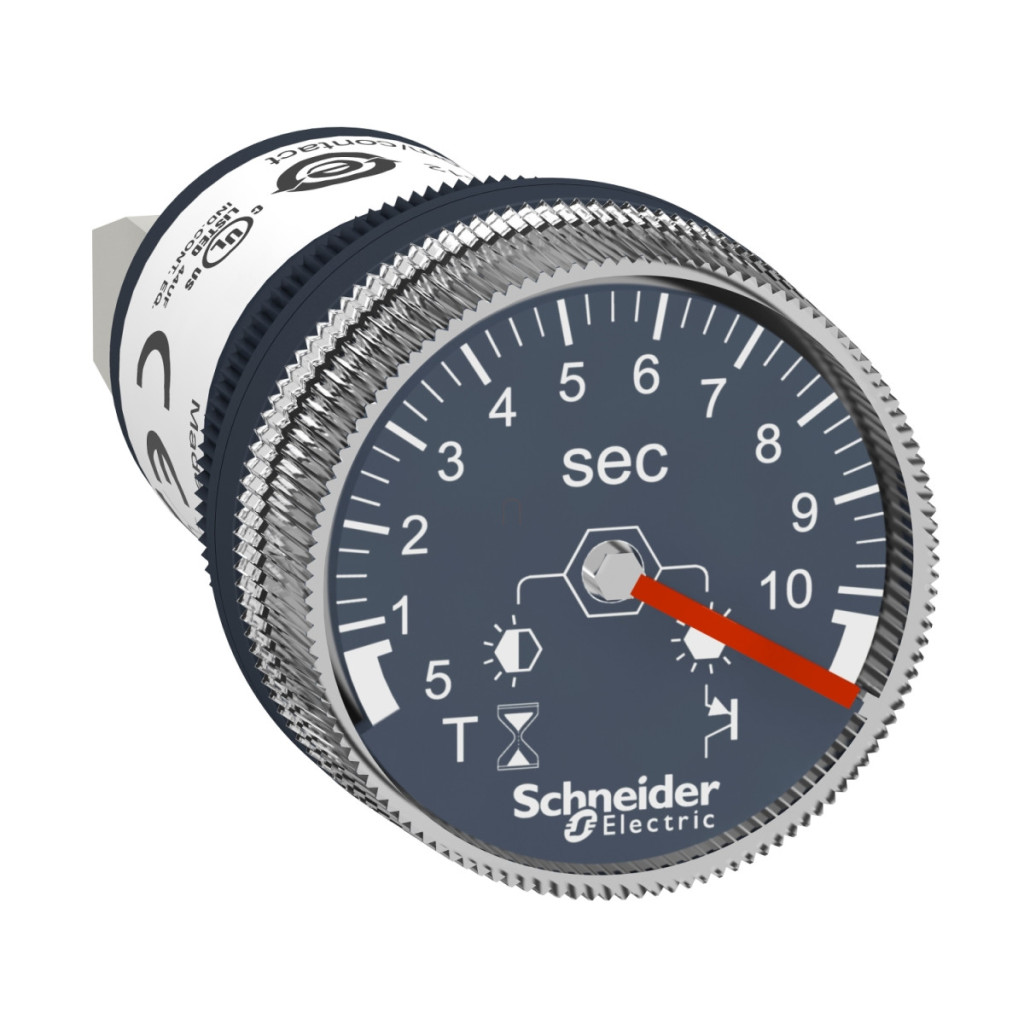

XB5DTB22 din seria Harmony XB5 de la Schneider Electric este un temporizator de precizie, montabil pe panou, cu o singură funcție, ideal pentru aplicații industriale de control și automatizare. Acest modul temporizator compact are o gamă de întârziere de 0,5 până la 10 secunde și funcționează cu o tensiune de 24 V c.c., ceea ce îl face extrem de flexibil pentru utilizarea în medii industriale moderne. Designul tehnic al temporizatorului XB5DTB22 este adaptat cerințelor profesionale. Cu un diametru de montare de 22 mm, dispozitivul poate fi instalat cu ușurință în panouri de comutare și dulapuri de control standard. Cadrul frontal din plastic și inelul de montare asigură o instalare ușoară, oferind în același timp o protecție durabilă. Temporizatorul are protecție IP65 pe panoul frontal, care oferă o protecție excelentă împotriva prafului și umezelii, în timp ce panoul din spate oferă protecție IP20. Această protecție dublă îl face ideal pentru utilizarea în medii în care fiabilitatea este esențială. Dispozitivul funcționează cu o întârziere de tip „A”, ceea ce înseamnă o întârziere la pornire. În timpul funcționării, cronometrarea începe atunci când se aplică tensiunea de alimentare, ceea ce este indicat de un LED verde intermitent. După expirarea perioadei de cronometrare, ieșirea (18) se închide și LED-ul se aprinde continuu. Acest principiu de funcționare este ideal pentru aplicații care necesită pornire întârziată sau control secvențial. Temporizatorul are o precizie de repetare de +/- 0,5% și o precizie de reglare de +/- 10% la 25 °C, ceea ce respectă cerințele IEC 61812-1. Proiectanții au acordat atenție și fluctuațiilor de temperatură și tensiune: dispozitivul are o sensibilitate de numai +/- 0,05%/°C la temperatură și +/- 0,2%/V la tensiune, asigurând o funcționare stabilă chiar și în condiții de mediu variabile. Ieșirea temporizatorului XB5DTB22 este de tip PNP cu colector deschis, cu o capacitate nominală de încărcare de 200 mA la 20 °C (luând în considerare o reducere de 1,5 mA/°C). Ieșirea este protejată împotriva scurtcircuitelor, iar temporizatorul dispune și de protecție împotriva supratensiunii și polarității inverse. Timpul de resetare este de 5 ms după temporizare și de 7 ms în timpul temporizării, dacă tensiunea de alimentare este întreruptă. Conectarea se realizează cu borne cu șurub care acceptă cabluri cu o secțiune transversală de 1 x 4 mm² sau 1 x 2,5 mm², în conformitate cu IEC 60947-1. Cuplul de strângere recomandat este de 0,5 Nm. Dispozitivul poate fi utilizat într-un interval de temperatură de funcționare de la -20 la +60 °C, fiind astfel potrivit pentru instalarea în majoritatea mediilor industriale.
Schneider Electric Harmony XB5 - XB5DTB22 - date tehnice cronometru panou frontal
Prezentare generală produs
Tip produs: Cronometru
Familie de produse: Harmony XB5
Interval de cronometrare: 0,5...10 secunde
Tip de temporizare: A (întârziere la pornire)
Date tehnice
Caracteristici de instalare
Diametru de montare: 22 mm
Grosime panou: 1...6 mm Material placă frontală: Plastic Material inel de fixare: Plastic Formă unitate indicator: Rotundă Caracteristici electrice Tensiune nominală de alimentare: 24 V CC
Limite de tensiune de alimentare: 16,8...31,2 V c.c.
Repetabilitate: +/- 0,5%
Precizie setare temporizare: +/- 10% scală completă la 25 °C (conform IEC 61812-1)
Deriva de temperatură: +/- 0,05%/°C
Deviație tensiune: +/- 0,2%/V
Tip protecție: Protecție la supratensiune, protecție la polaritate inversă
Grad de poluare: 3 (conform IEC 60664-1)
Ieșire
Tip ieșire: Colector deschis PNP
Curent temporar admisibil: 10 A timp de 0,01 secunde
Curent minim de comutare: 10 mA
Cădere de tensiune în stare închisă: 3 V
Valoare nominală: 200 mA la 20 °C (1,5 mA/°C scădere) Curent rezidual în stare deschisă: 0,1 mA Consum de energie: 1 W Timp de resetare: 5 ms după temporizare la oprire, 7 ms în timpul temporizării la oprire Conexiuni Terminale cu șurub: 1 x 4 mm² (conform IEC 60947-1)
Terminale cu șurub: 1 x 2,5 mm² (conform IEC 60947-1)
Cuplu de strângere: 0,5 N.m Caracteristici de protecție și mediu Grad de protecție IP: IP65 panou frontal (conform IEC 60529) Grad de protecție IP: IP20 panou posterior (conform IEC 60529) Temperatură ambiantă de funcționare: -20...60 °C Temperatură ambiantă de depozitare: -20...80 °C Rigiditate dielectrică: -20...60 °C
Temperatură ambiantă de depozitare: -20...80 °C
Rigiditate dielectrică: 1500 V (conform IEC 61812-1)
Tensiune nominală de izolație: 50 V (conform IEC 60947-1 și IEC 60664-1)
Tensiune nominală de rezistență la impulsuri: 4 kV (conform IEC 60947-1 și IEC 60664-1) Certificate și standarde: IEC 61812-1, UL 508 Certificări de produs: CE, UL Caracteristici fizice Înălțime: 62 mm UL 508
Certificări de produs: CE, UL listat
Caracteristici fizice
Înălțime: 62 mm
Lățime: 29 mm
Adâncime: 29 mm
Diametru: 29 mm
