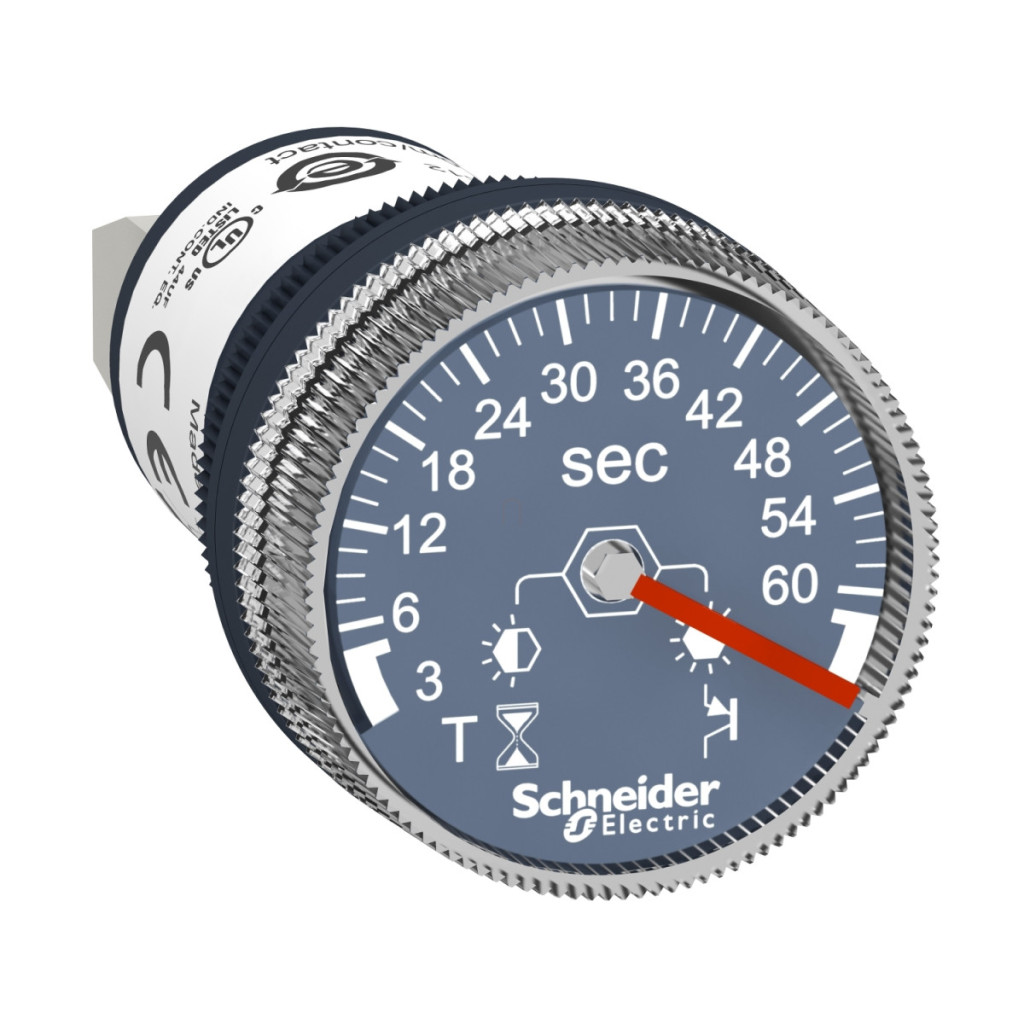

Temporizatorul Schneider Electric Harmony XB5 seria XB5DTB23, montabil pe panou, este o componentă profesională de tehnologie de control, fiind o alegere excelentă pentru aplicații industriale de automatizare și control. Acest temporizator cu funcție unică are un interval de întârziere de 3-60 secunde și funcționează cu o tensiune de 24 V c.c., fiind astfel perfect pentru sistemele moderne de control industrial. Temporizatorul XB5DTB23 are un design compact și poate fi montat într-o gaură cu diametrul de 22 mm, care respectă standardele industriale și asigură compatibilitatea cu majoritatea dulapurilor de comutare și panourilor de control. Dispozitivul are o carcasă din plastic și un inel de fixare, care nu numai că asigură ușurința utilizării, ci și durabilitatea. Partea frontală a dispozitivului are protecție IP65, ceea ce îl face foarte rezistent la praf și apă, în timp ce partea din spate are protecție IP20. Intervalul de temperatură de funcționare al temporizatorului este între -20 °C și +60 °C, asigurând o funcționare fiabilă într-o varietate de condiții de mediu. În ceea ce privește funcționarea, XB5DTB23 este un temporizator de tip A cu întârziere la pornire, cu caracteristici de precizie remarcabile: repetabilitate de ±0,5% și precizie de setare de ±10% pe întreaga scală la 25 °C, în conformitate cu standardul IEC 61812-1. Dispozitivul poate fi utilizat în mod eficient în situații în care un proces trebuie pornit după o întârziere specificată. Starea de funcționare a dispozitivului este indicată de un LED verde, care clipește în timpul procesului de cronometrare și apoi se aprinde continuu când nu este în curs de desfășurare nicio cronometrare și releul de ieșire este alimentat. Tipul de ieșire este colector deschis PNP cu un curent nominal de 200 mA la 20 °C (cu o reducere de 1,5 mA/°C) și este, de asemenea, echipat cu protecție la scurtcircuit. Intervalul de tensiune de alimentare este de 16,8-31,2 V c.c., iar consumul de energie este de numai 1 W, asigurând o funcționare eficientă din punct de vedere energetic. În ceea ce privește conexiunea, temporizatorul este echipat cu terminale cu șuruburi adecvate pentru cabluri cu secțiune transversală de 1x4 mm² sau 1x2,5 mm², în conformitate cu standardul IEC 60947-1. Cuplul de strângere este de 0,5 Nm. Dispozitivul are dimensiuni compacte: 62 mm înălțime, 29 mm lățime și 29 mm adâncime, iar greutatea sa este de numai 0,027 kg. Temporizatorul XB5DTB23 este ușor de instalat: trebuie realizată o gaură cu diametrul de 22 mm, conform dimensiunilor decupajului panoului specificate în documentație, și poate fi fixat în siguranță cu inelul de fixare. Produsul este certificat UL și marcat CE, ceea ce garantează conformitatea cu cerințele internaționale de siguranță și calitate.
Schneider Electric Harmony XB5 - XB5DTB23 - date tehnice cronometru panou frontal
Caracteristici principale
Familia de produse: Harmony XB5
Tip produs: Cronometru
Interval de întârziere: 3...60 sec
Tip întârziere: A
Tensiune de alimentare: 24 V c.c.
Caracteristici tehnice
Material panou frontal: Plastic
Material inel de montare: Plastic
Diametru de montare: 22 mm
Grosime panou: 1...6 mm
Formă cap indicator: Rotundă
Repetabilitate: +/- 0,5 %
Precizie setare timp: +/- 10 % peste scala completă la 25 °C conform IEC 61812-1
Deriva de temperatură: +/- 0,05 %/°C
Deriva de tensiune: +/- 0,2 %/V
Tip de protecție: Protecție împotriva polarității inverse, protecție la supratensiune
Grad de poluare: 3 conform IEC 60664-1
Tip ieșire: colector deschis PNP
Curent temporar admisibil: 10 A pentru până la 0,01 s
Curent minim de comutare: 10 mA
Cădere de tensiune în stare închisă: 3 V Curent nominal: 200 mA la 20 °C (scădere de 1,5 mA per °C) Curent rezidual în stare deschisă: 0,1 mA Consum de energie: 1 W
Timp de resetare: 5 ms după temporizare când este dezactivat, 7 ms în timpul temporizării când este dezactivat
Indicatori și conexiuni
Indicator local: LED verde, clipește în timpul temporizării; LED, aprins continuu când nu este temporizat și releul de ieșire este alimentat
Conexiuni: Terminale cu șurub 1 x 4 mm² conform IEC 60947-1, Terminale cu șurub 1 x 2,5 mm² conform IEC 60947-1
Clasa de protecție IP: IP65 în față conform IEC 60529, IP20 în spate conform IEC 60529
Condiții de mediu
Temperatura ambiantă de funcționare: -20...60 °C
Temperatură ambiantă de depozitare: -20...80 °C
Cuplu de strângere: 0,5 N.m
Rezistență dielectrică: 1500 V conform IEC 61812-1
Tensiune nominală de izolație: 50 V conform IEC 60947-1, 50 V conform IEC 60664-1
Caracteristici fizice
Aspectul dispozitivului: Produs monolitic Înălțime: 62 mm Lățime: 29 mm Adâncime: 29 mm Diametru: 29 mm Certificări Certificări ale produsului: listat UL, CE
