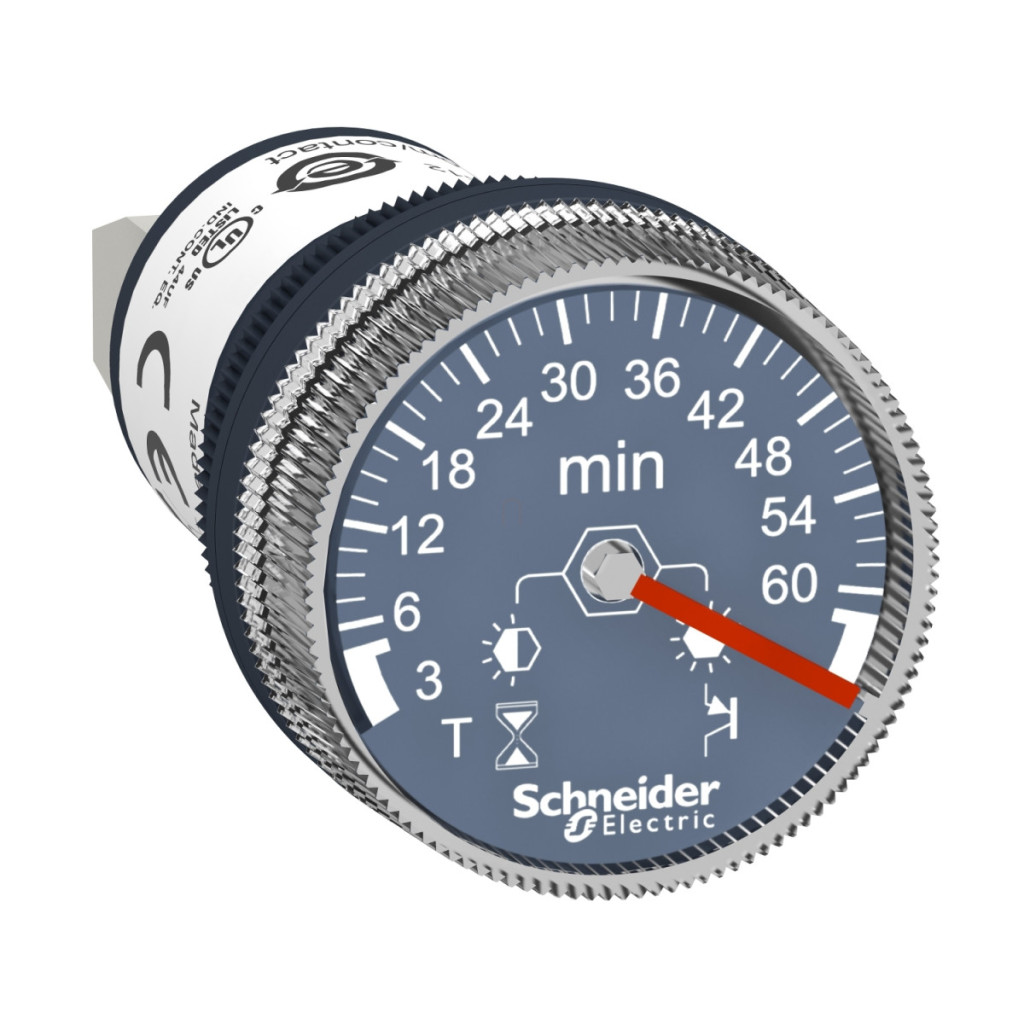

Schneider Electric Harmony XB5DTB25 este un temporizator monofuncțional de înaltă calitate, montat pe panou, conceput pentru aplicații industriale profesionale. Cu un diametru de 22 mm și o carcasă din plastic, acest temporizator este alegerea ideală pentru sistemele de automatizare care necesită o sincronizare precisă între 3 și 60 de minute. Ca parte a familiei de produse Harmony XB5, temporizatorul XB5DTB25 combină funcționarea fiabilă cu un design practic. Dispozitivul funcționează cu o sursă de alimentare de 24 V c.c. și are o funcție de întârziere de tip A, ceea ce înseamnă o întârziere la pornire. În timpul funcționării, perioada de temporizare începe atunci când se aplică alimentarea cu energie electrică, indicată de un LED verde intermitent. La expirarea temporizării, ieșirea (18) se închide și LED-ul se aprinde continuu. Acest mod de funcționare este ideal pentru aplicații în care pornirea sau oprirea automată a unui proces trebuie temporizată. XB5DTB25 are caracteristici tehnice remarcabile: repetabilitatea sa de +/- 0,5% și precizia de reglare de +/- 10% (la 25 °C, în conformitate cu IEC 61812-1) garantează o funcționare fiabilă. Temporizatorul are o ieșire PNP cu colector deschis care furnizează un curent nominal de 200 mA la 20 °C. Circuitul de ieșire este echipat cu protecție la scurtcircuit, precum și protecție la polaritate inversă și supratensiune. Aceste caracteristici de protecție sporesc durata de viață și fiabilitatea dispozitivului în medii industriale. Temporizatorul XB5DTB25 este ușor de instalat: poate fi montat într-o gaură standard de 22 mm și se potrivește în panouri cu o grosime de 1-6 mm. Gradul de protecție IP65 pentru panoul frontal și IP20 pentru panoul din spate asigură o funcționare fiabilă chiar și în condiții de mediu mai dificile. Bornele cu șurub sunt potrivite pentru cabluri de 1 × 4 mm² sau 1 × 2,5 mm², în conformitate cu IEC 60947-1. Cuplul de strângere recomandat pentru instalare este de 0,5 Nm. Dispozitivul poate fi utilizat la temperaturi de funcționare cuprinse între -20 °C și +60 °C, ceea ce permite o gamă largă de aplicații. Temporizatorul Schneider Electric XB5DTB25 este recomandat în special pentru sisteme de automatizare industrială, controlul mașinilor, controlul proceselor și alte aplicații în care sincronizarea precisă este esențială. Designul său monolitic, dimensiunile compacte (62 mm înălțime, 29 mm lățime și adâncime) și amprenta redusă îl fac ușor de integrat în panouri de control existente sau noi. Dispozitivul este conform cu numeroase standarde internaționale, inclusiv UL 508 și IEC 61812-1, și este certificat UL și marcat CE, ceea ce atestă conformitatea sa cu cerințele de înaltă calitate și siguranță.
Schneider Electric Harmony XB5 - Date tehnice XB5DTB25
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Temporizator
Interval de temporizare: 3...60 minute
Tip temporizare: A
Tensiune nominală de alimentare: 24 V c.c.
Limite tensiune de alimentare: 16,8...31,2 V c.c.
Caracteristici fizice
Material panou frontal: Plastic
Material inel de montare: Plastic
Diametru de montare: 22 mm
Grosime panou: 1...6 mm
Forma capului indicatorului: Rotundă
Înălțime: 62 mm
Lățime: 29 mm
Adâncime: 29 mm
Diametru: 29 mm
Caracteristici electrice
Repetabilitate: +/- 0,5 %
Precizia setării temporizării: +/- 10 % peste scala completă la 25 °C, conform IEC 61812-1
Deriva de temperatură: +/- 0,05 %/°C
Deviație de tensiune: +/- 0,2 %/V
Tip de protecție: Protecție împotriva polarității inverse, protecție la supratensiune
Grad de poluare: 3, conform IEC 60664-1
Tip ieșire: Colector deschis PNP
Curent temporar admisibil: 10 A, durată 0,01 s
Curent minim de comutare: 10 mA
Cădere de tensiune în stare închisă: 3 V
Curent nominal: 200 mA la 20 °C (1,5 mA/°C scădere)
Curent rezidual în stare deschisă: 0,1 mA
Consum de energie: 1 W
Timp de resetare: 5 ms după temporizare, la oprire; 7 ms în timpul temporizării, la oprire
Afișaj local: LED verde, intermitent în timpul temporizării; LED constant când nu este temporizare și releul de ieșire este alimentat
Caracteristici de mediu
Protecție IP: IP65 panou frontal: conform IEC 60529, IP20 panou posterior: conform IEC 60529
Temperatură ambiantă de funcționare: -20...60 °C
Temperatură ambiantă de depozitare: -20...80 °C
Rigiditate dielectrică: 1500 V conform IEC 61812-1
Tensiune nominală de izolare: 50 V conform IEC 60947-1, 50 V conform IEC 60664-1
Tensiune nominală de rezistență la impulsuri: 4 kV conform IEC 60947-1, 4 kV conform IEC 60664-1
Conexiuni
Conectori - terminale: Terminale cu șurub 1 x 4 mm² conform IEC 60947-1, Terminale cu șurub 1 x 2,5 mm² conform IEC 60947-1
Cuplu de strângere: 0,5 Nm
Certificate și standarde
Standarde: UL 508, IEC 61812-1
Certificări de produs: UL listat, CE
