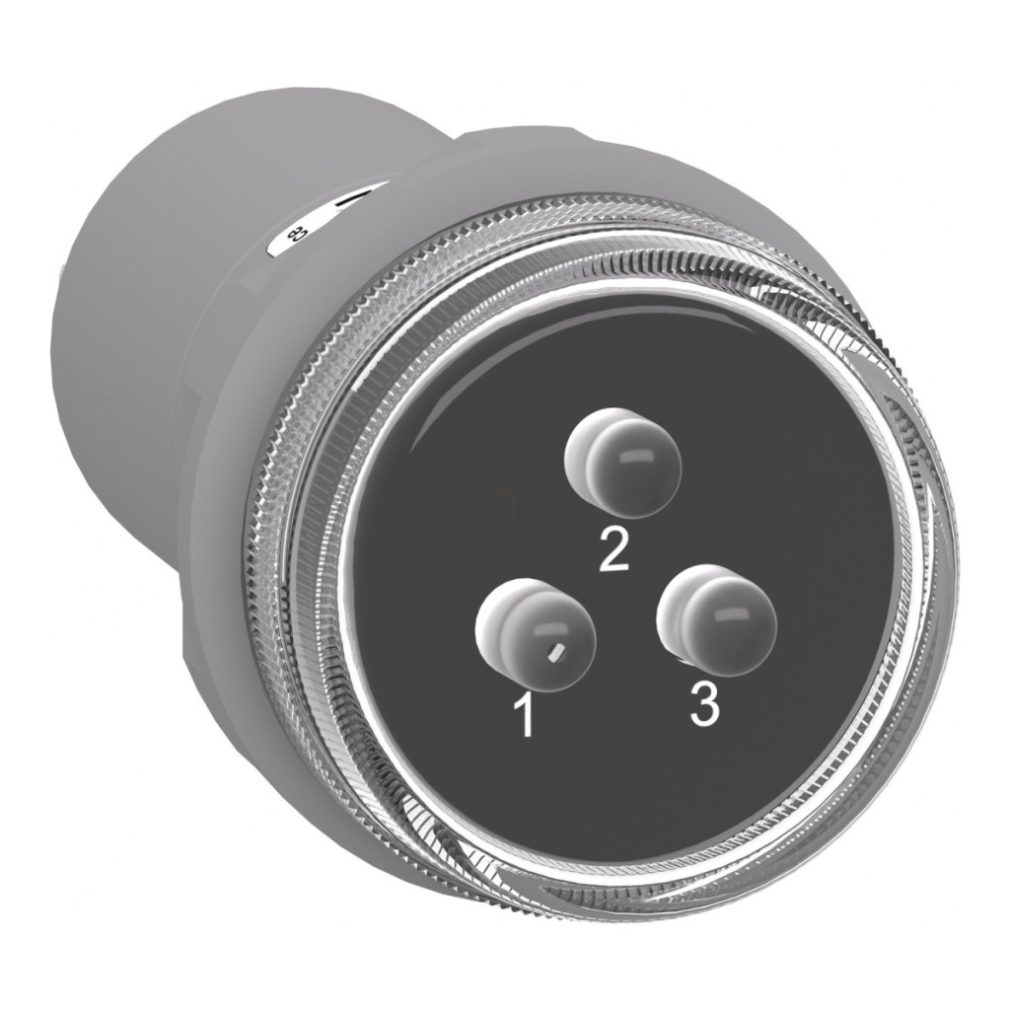

Lampa pilot monolitică XB5EV57K4 din familia de produse Schneider Electric Harmony XB5 este un indicator de tensiune trifazic de înaltă calitate, care oferă o soluție ideală pentru indicarea clară a prezenței fazelor în medii industriale. Acest produs este potrivit în special pentru aplicații în care starea fazelor de tensiune de rețea trebuie monitorizată continuu. XB5EV57K4 are trei LED-uri de culori diferite (roșu, verde, galben) care indică clar starea celor trei faze. Tehnologia LED încorporată și protejată asigură o durată de viață extrem de lungă, de 100.000 de ore, la o temperatură ambiantă de 25 °C și tensiune nominală. Unitatea de iluminare consumă doar 4-6 mA, permițând o funcționare eficientă din punct de vedere energetic. Produsul funcționează la o tensiune nominală de 400 V c.a. și poate suporta până la 450 V c.a. Designul tehnic al lămpii indicatoare este extrem de robust și fiabil. Dispozitivul are un diametru de montare de 30 mm și este echipat cu o placă frontală din plastic și un inel de fixare pentru o instalare ușoară. Placa frontală are un grad de protecție IP67, ceea ce înseamnă că este foarte rezistentă la praf și apă, în timp ce placa din spate are un grad de protecție IP20. Produsul are un grad de rezistență la impact IK10 conform IEC 50102, ceea ce înseamnă că este extrem de rezistent din punct de vedere mecanic. Unitatea indicatoare are un cap circular și o lentilă transparentă pentru o vizibilitate optimă din toate direcțiile. XB5EV57K4 are o compatibilitate electromagnetică excelentă: rezistă la tranzienți rapizi de 2 kV conform IEC 61000-4-4, câmpuri electromagnetice de 10 V/m conform IEC 61000-4-3 și are imunitate la supratensiune de 1 kV conform IEC 61000-4-5. Conectarea se face prin conectori Faston de 6,3 mm, care sunt conformi cu IEC 60947-1. Produsul are o gamă extrem de largă de temperaturi de funcționare, de la -30 °C la +70 °C, și o gamă de temperaturi de depozitare de la -40 °C la +70 °C, ceea ce permite utilizarea sa într-o mare varietate de medii industriale. Lampa indicatoare de fază Schneider Electric XB5EV57K4 a fost proiectată și fabricată în conformitate cu standardele IEC 60947-5-1, IEC 60947-1 și IEC 60947-5-4, asigurând conformitatea deplină a produsului cu standardele și reglementările internaționale relevante.
Schneider Electric Harmony XB5 - XB5EV57K4 - lampă indicatoare de tensiune de fază LED din plastic, Ø22, roșu - galben - verde, 400 V c.a. date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Lampă indicatoare monolitică
Denumire scurtă a dispozitivului: XB5
Forma capului de afișare: Rotundă
Culoarea lentilei: Transparentă
Sursă de lumină: LED protejat
Soclu bec: LED integrat
Culoarea sursei de lumină: Roșu, verde, galben
Caracteristici fizice
Material panou frontal: Plastic
Material inel de montare: Plastic
Diametru de montare: 30 mm
Înălțime: 65,5 mm
Lățime: 36 mm Adâncime: 77 mm Caracteristici electrice Număr de faze de alimentare: 3 faze Limite de tensiune de alimentare: 450 V c.a.
Consum de curent: 4...6 mA
Tip de conectare: Conectori Faston, dimensiune conexiune: 6,3 mm conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 1 kV conform IEC 61000-4-5
Caracteristici de mediu
Temperatura ambiantă de funcționare: -30...70 °C
Temperatură ambiantă de depozitare: -40...70 °C
Grad de protecție IP: IP67 (panou frontal), IP20 (panou posterior)
Nivel de protecție IK: IK10 conform IEC 50102
Standarde și rezistență
Standarde aplicate: IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4
Rezistență la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
Protecție la supratensiune: 1 kV conform IEC 61000-4-5
Performanță
Durată de viață: 100.000 ore la tensiune nominală și temperatură de 25 °C
Compatibilitate
Cod de compatibilitate: XB5
