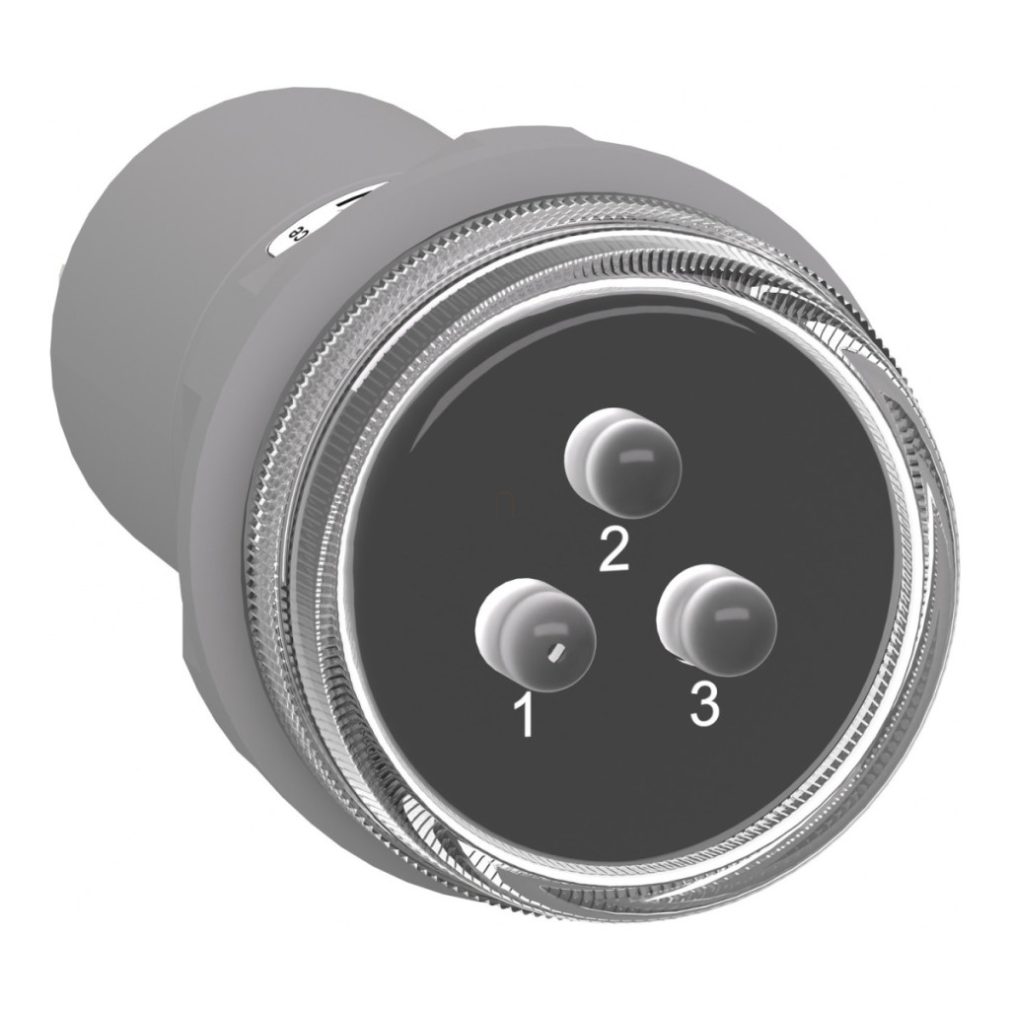

Gama de produse Schneider Electric Harmony XB5 Indicatorul de fază monolitic XB5EV57L4 este alegerea ideală pentru panouri de control industriale și aplicații mecanice. Această lampă indicatoare compactă, trifazată, cu LED alb, este soluția perfectă atunci când trebuie să monitorizați continuu prezența unei tensiuni de alimentare de 400 V c.a. Designul special al lămpii indicatoare XB5EV57L4 îi permite să monitorizeze simultan toate cele trei faze într-o singură unitate compactă. LED-urile albe sunt integrate și protejate, ceea ce le mărește semnificativ durata de viață - până la 100.000 de ore de funcționare la o temperatură ambiantă de 25 °C. Partea frontală a produsului are un grad de protecție IP67, care oferă un nivel ridicat de protecție împotriva prafului și a apei, în timp ce partea din spate are un grad de protecție IP20. Acesta aparține clasei de rezistență la impact IK10, care oferă o protecție mecanică excepțională în medii industriale. Produsul este extrem de ușor de instalat datorită diametrului standard de montare de 30 mm. Atât carcasa, cât și inelul de montare sunt fabricate din plastic, rezultând un design ușor, dar durabil. Capul rotund al indicatorului are o lentilă transparentă, în spatele căreia LED-urile albe oferă o lumină clară și foarte vizibilă. Conexiunea electrică se realizează prin conectori Faston de 6,3 mm, care sunt conformi cu standardul IEC 60947-1. Dispozitivul are o compatibilitate electromagnetică excelentă, cu o rezistență la supratensiune de 1 kV conform IEC 61000-4-5 și o rezistență la tranzitorii rapide de 2 kV conform IEC 61000-4-4. Oferă protecție de 10 V/m împotriva câmpurilor electromagnetice în conformitate cu IEC 61000-4-3. Intervalul de temperatură de funcționare este între -30 °C și +70 °C, iar depozitarea se poate face la temperaturi între -40 °C și +70 °C. Tensiunea de funcționare a produsului variază până la 450 V c.a., cu un consum de curent de numai 5-8 mA. Lampa indicatoare cu numărul de piesă XB5EV57L4 respectă în totalitate standardele stricte IEC 60947-5-1, IEC 60947-5-4 și IEC 60947-1, ceea ce garantează o funcționare fiabilă chiar și în cele mai exigente medii industriale.
Schneider Electric Harmony XB5 - XB5EV57L4 - lampă indicatoare de tensiune de fază LED din plastic, Ø22, 3 LED-uri albe, 400 V c.a. date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Lampă indicatoare monolitică
Denumire scurtă: XB5
Design: Produs monolitic
Forma capului de semnalizare: Rotundă
Material placă frontală: Plastic
Material inel de montare: Plastic
Diametru de montare: 30 mm
Caracteristici sursă de lumină
Tip sursă de lumină: LED protejat
Soclu LED: LED integrat
Culoarea sursei de lumină: Albă
Culoarea lentilei: Transparentă
Caracteristici electrice
Număr de faze de rețea: 3 faze
Tensiune de alimentare: 400 V c.a.
Tensiune maximă de alimentare: 450 V c.a.
Consum de curent: 5...8 mA
Rezistență nominală la tensiune de impuls: 1 kV conform IEC 61000-4-5
Protecție la supratensiune: 1 kV conform IEC 61000-4-5
Rezistență la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
Conexiune și protecție
Tip conexiune: Conector Faston, dimensiune 6,3 mm conform IEC 60947-1
Grad de protecție IP: IP67 (panou frontal), IP20 (panou posterior)
Grad de protecție IK: IK10 conform IEC 50102
Caracteristici fizice și condiții de mediu
Înălțime: 65,5 mm
Lățime: 36 mm
Adâncime: 77 mm
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Interval de temperatură de funcționare: -30...70 °C
Interval de temperatură de depozitare: -40...70 °C
Standarde
IEC 60947-5-1
IEC 60947-5-4
IEC 60947-1
