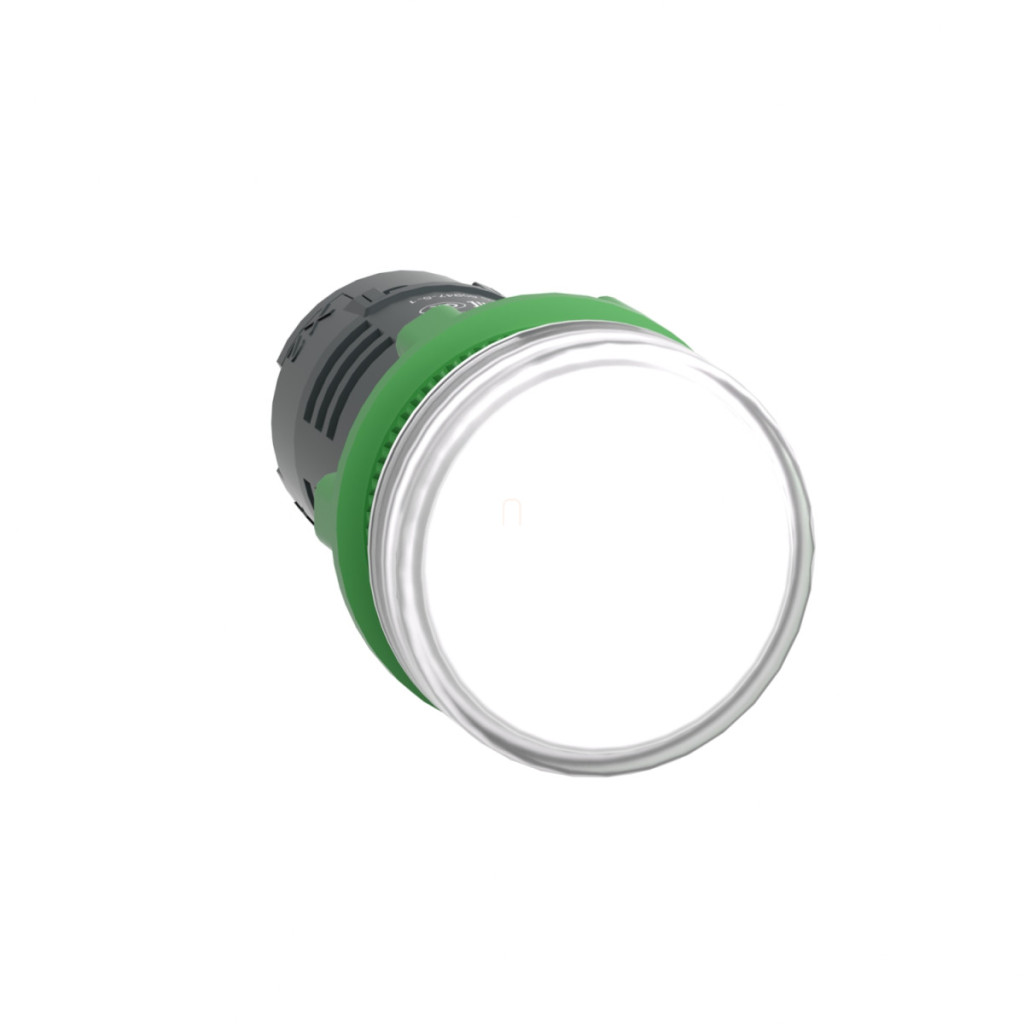

Indicatorul luminos XB5EVB1 din gama de produse Harmony XB5 de la Schneider Electric este un dispozitiv de semnalizare industrial monolitic de înaltă calitate, ideal pentru indicarea stării diverselor mașini, echipamente sau panouri de control. Acest indicator luminos compact, care se potrivește într-un orificiu de montare cu diametrul de 22 mm, are o carcasă din plastic de culoare gri închis și o suprafață indicatoare albă, ceea ce îl face foarte vizibil chiar și în medii industriale. Una dintre caracteristicile remarcabile ale lămpii indicatoare XB5EVB1 este sursa de lumină LED universală încorporată, care funcționează la 24 V CA/CC și asigură semnalizare continuă. Datorită tehnologiei LED, are o durată de viață extrem de lungă, de până la 100.000 de ore în condiții normale de funcționare, la o temperatură de 25 °C. Lampa de semnalizare emite lumină albă prin lentila sa netedă și transparentă, oferind un semnal clar și foarte vizibil. Produsul are o gamă de tensiune de alimentare de 19,2-30 V CC și 21,6-26,4 V CA și funcționează cu un consum de curent de numai 18 mA. Datorită designului său robust, lampa de semnalizare XB5EVB1 este foarte rezistentă la medii industriale extreme. Are clase de protecție IP66, IP67, IP69 și IP69K, care oferă protecție completă împotriva prafului și diferite grade de protecție împotriva apei, inclusiv jeturi de apă de înaltă presiune (7000000 Pa la 55 °C, distanță de 0,1 m). De asemenea, are clasele NEMA 13 și NEMA 4X. Clasa de rezistență la impact IK05 oferă o protecție adecvată împotriva impactului mecanic. Indicatorul luminos este foarte rezistent la vibrații (5 gn, f=12...500 Hz) și șocuri (50 gn până la 18 ms sau 30 gn până la 11 ms cu accelerație semiondă sinusoidală). Lampa de semnalizare XB5EVB1 este conectată cu borne cu șurub, care acceptă o secțiune maximă a cablului de 2×1,5 mm² cu papuci de cablu sau 1×0,22...2×2,5 mm² fără papuci de cablu. Tensiunea de izolare a dispozitivului este de 250 V (conform gradului de poluare 3), iar rezistența la tensiune de impuls este de 4 kV. Lampa indicatoare poate fi montată pe o suprafață de montare cu o grosime a materialului între 1 mm și 6 mm. Dimensiunile sale sunt 29 mm lățime, 29 mm înălțime și 54 mm adâncime. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, JIS C8201-1, CSA C22.2 nr. 14 și UL 508 și este certificat CSA și UL. În ceea ce privește compatibilitatea electromagnetică, acesta este conform cu cerințele privind descărcările electrostatice (6 kV contact, 8 kV aer), tranzitorii rapizi (2 kV) și câmpuri electromagnetice (10 V/m), precum și cu standardele de emisie electromagnetică de clasa B.
Schneider Electric Harmony XB5 - Date tehnice XB5EVB1
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Indicator luminos
Denumire scurtă a produsului: XB5
Material ramă: Plastic gri închis
Material inel de fixare: Plastic
Tip cap: Standard
Diametru de montare: 22,5 mm
Forma capului unității de semnalizare: Rotundă
Culoarea capacului/actuatorului sau lentilei: Albă
Informații suplimentare despre actuator: Cu lentilă netedă
Sursă de lumină: LED universal
Bază bec: LED integrat
Culoarea sursei de lumină: Albă
Tensiune nominală de alimentare: 24 V AC/DC, 50/60 Hz
Aspectul dispozitivului: Produs monolitic
Date suplimentare
Înălțime: 29 mm
Lățime: 29 mm
Adâncime: 54 mm
Descrierea terminalului ISO n°1: (X1-X2)PL
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Tensiune nominală de izolație: 250 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 4 kV conform IEC 60947-1
Tip de semnalizare: Continuă
Cod de compatibilitate: XB5
Limite de tensiune de alimentare: 19,2...30 V CC
21,6...26,4 V CA
Consum de curent: 18 mA
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Tensiune de rezistență la supratensiune: 1 kV conform IEC 61000-4-5
Caracteristici de mediu
Clasă de protecție: TH
Temperatura aerului ambiant în timpul depozitării: -40...70 °C
Temperatura aerului ambiant în timpul funcționării: -25...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Clasa de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK05 conform IEC 50102
Rezistență la vibrații: 5 gn (f= 12...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 50 gn (durată = 18 ms) cu accelerație semiondă sinusoidală conform IEC 60068-2-27
30 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
Rezistență la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
