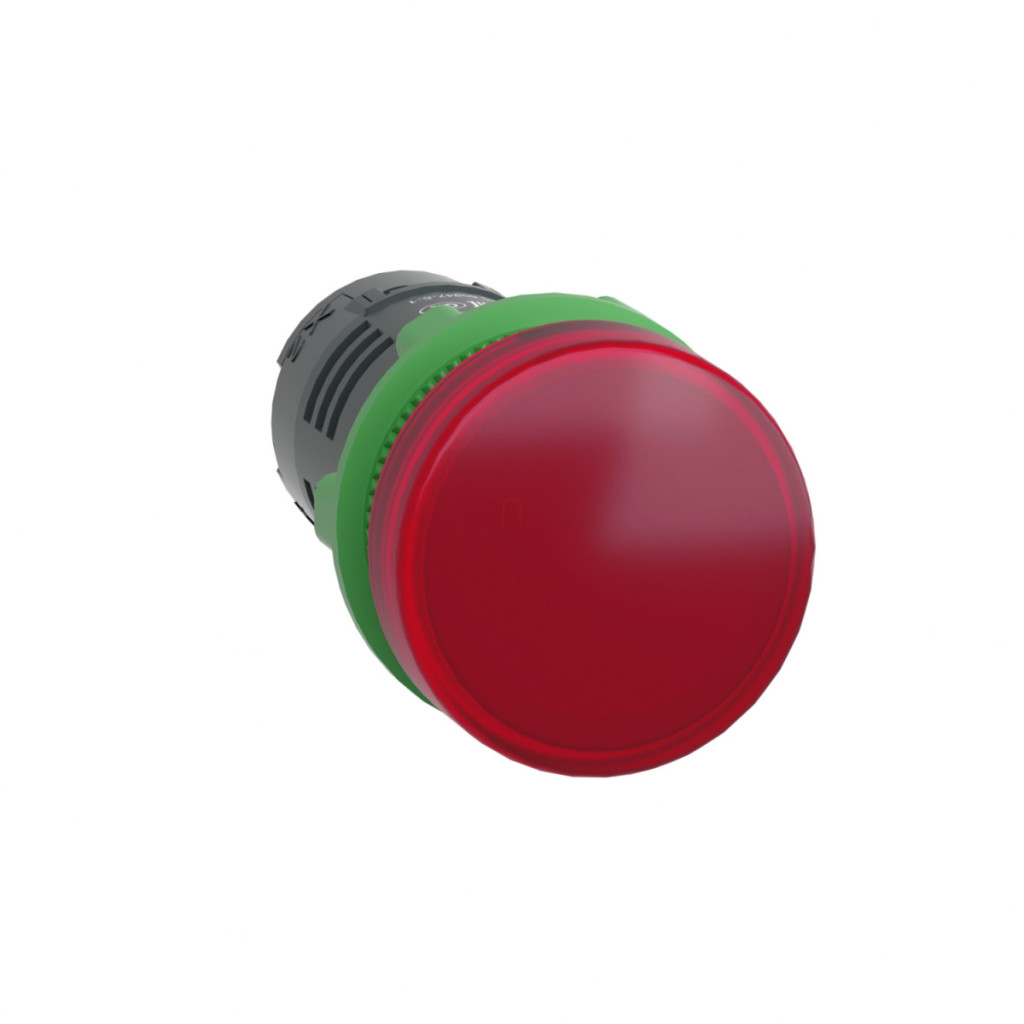

Indicatorul luminos XB5EVB4 din gama Harmony XB5 de la Schneider Electric este un dispozitiv de semnalizare industrial monolitic de înaltă calitate, care oferă feedback vizual fiabil într-o gamă largă de aplicații. Acest indicator luminos compact cu LED roșu este alegerea perfectă pentru panouri de control, dulapuri de comutație sau orice mediu în care este importantă indicarea clară a stării dispozitivelor sau proceselor. Produsul are o placă frontală din plastic gri închis și un inel de fixare din plastic cu un design standard al capului. Datorită tehnologiei LED universale, are o durată de viață lungă și un consum redus de energie, cu un consum de curent de numai 18 mA. Lampa indicatoare este roșie, cu lentilă netedă și funcționează cu o sursă de alimentare de 24 V c.a./c.c. la 50/60 Hz. Produsul poate fi montat într-o gaură cu diametrul de 22,5 mm și oferă un mod de semnalizare constant. Lampa indicatoare XB5EVB4 are parametri tehnici remarcabili. Dimensiunile sale sunt compacte: 29 mm înălțime, 29 mm lățime și 54 mm adâncime. Conectarea se face cu borne cu șurub, care permit conectarea cablurilor cu o secțiune maximă de 2 x 1,5 mm² cu capete de cablu sau 1 x 0,22...2 x 2,5 mm² fără capete de cablu, în conformitate cu standardul IEC 60947-1. Tensiunea nominală de izolare este de 250 V (grad de poluare 3), iar tensiunea nominală de impuls este de 4 kV, în conformitate cu IEC 60947-1. De asemenea, este de remarcat rezistența produsului la spălarea cu apă sub presiune, la 7000000 Pa la 55 °C de la o distanță de 0,1 m. Indicatorul luminos oferă, de asemenea, performanțe remarcabile în ceea ce privește parametrii de mediu. Intervalul său de temperatură de funcționare este de la -25 la 70 °C, iar intervalul de temperatură de depozitare este de la -40 la 70 °C. Are mai multe clase de protecție IP: IP66, IP67, IP69 conform IEC 60529 și IP69K conform ISO 20653. Clasa de protecție NEMA este NEMA 13 și NEMA 4X. Rezistența la impact IK este IK05 conform IEC 50102. Lampa de semnalizare este conformă cu numeroase standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-1, UL 508, CSA C22.2 nr. 14, și este certificată UL și CSA. Rezistența la vibrații este de 5 gn (f= 12...500 Hz), rezistența la impact este de 50 gn (durată = 18 ms) pentru accelerație semionduală și 30 gn (durată = 11 ms) pentru accelerație semionduală, conform IEC 60068-2-27.
Schneider Electric Harmony XB5 - XB5EVB4 - lampă indicatoare LED monolitică din plastic, Ø22, 24 V c.a./c.c., roșie date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau al componentei: Lampă indicatoare
Denumirea scurtă a dispozitivului: XB5
Materialul plăcii frontale: Plastic gri închis
Materialul inelului de montare: Plastic
Tip cap: Standard
Diametru de montare: 22,5 mm
Unitate de vânzare: 1
Formă cap unitate de semnalizare: Rotundă
Culoarea capacului/actuatorului sau lentilei: Roșu
Informații suplimentare despre actuator: Cu lentilă netedă
Sursă de lumină: LED universal
Soclu bec: LED integrat
Culoarea sursei de lumină: Roșu
Tensiune nominală de alimentare: 24 V CA/CC la 50/60 Hz
Design dispozitiv: Produs monolitic Informații suplimentare Înălțime: 29 mm Lățime: 29 mm Adâncime: 54 mm Descrierea terminalelor ISO n°1: (X1-X2)PL Limite de tensiune de alimentare: 19,2...30 V DC, 21,6...26,4 V AC
Consum de curent: 18 mA
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Rezistență la supratensiune: 1 kV conform IEC 61000-4-5
Caracteristici de mediu
Grad de protecție IP: IP66, IP67, IP69 conform IEC 60529, IP69K conform ISO 20653
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de rezistență la impact IK: IK05 conform IEC 50102
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -40...70 °C
Standarde și certificări
Standarde: IEC 60947-5-1, IEC 60947-1, UL 508, CSA C22.2 Nr. 14, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1 Certificări de produs: listat UL, CSA Rezistență la vibrații: 5 gn (f= 12...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 50 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală, 30 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
