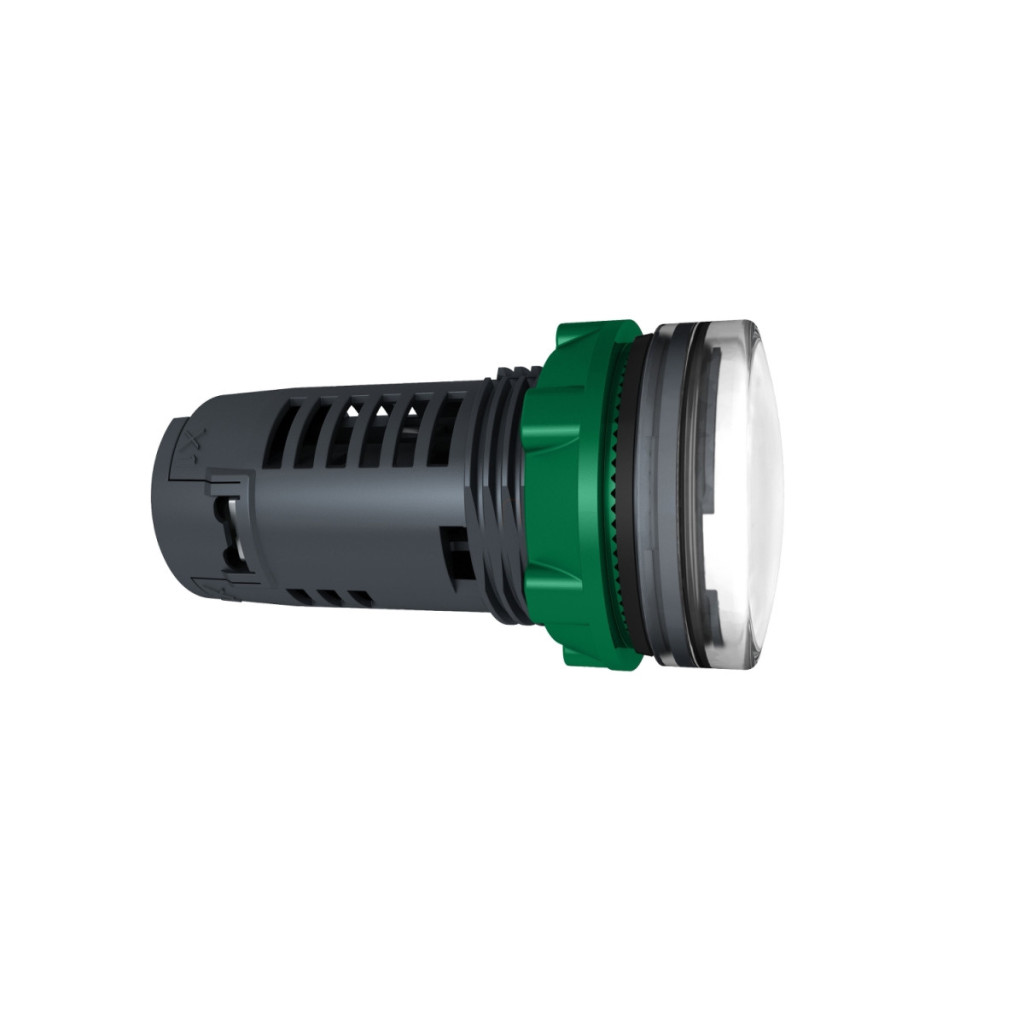

Indicatorul luminos Harmony XB5EVG1 este un produs inovator de la Schneider Electric, care oferă o soluție excelentă pentru semnalizarea vizuală în sistemele de control industrial și dulapurile de comutație. Acest indicator luminos LED monolitic este un dispozitiv simplu, dar extrem de fiabil, care oferă funcționalitate și o durată lungă de viață. Modelul XB5EVG1 are o carcasă din plastic de culoare gri închis, cu o lentilă albă, netedă. Produsul are un design practic și ușor de instalat, cu un diametru standard al orificiului de 22,5 mm, considerat o dimensiune standard în industrie. Acest lucru îl face ușor de montat în majoritatea panourilor de control sau a dulapurilor de comutație. Are o adâncime de montare de numai 54 mm și un diametru al capului de 29 mm, ceea ce îi conferă un aspect compact. Grosimea de montare a produsului poate varia între 1 mm și 6 mm, permițând instalarea acestuia în panouri de diferite grosimi. Lampa indicatoare XB5EVG1 funcționează la 110-120 V c.a. cu o frecvență de 50/60 Hz și este echipată cu o sursă de lumină LED universală, care este integrată (încorporată). Sursa de lumină albă oferă o lumină constantă și uniformă, fiind ideală pentru indicarea stării. Consumul său de curent este de numai 14 mA, permițând o funcționare eficientă din punct de vedere energetic. Produsul are o durată de viață extrem de lungă, de 100.000 de ore la tensiune nominală și o temperatură ambiantă de 25 °C. Această caracteristică reduce semnificativ cerințele de întreținere și crește fiabilitatea sistemului. Limitele tensiunii de alimentare sunt de 100-132 V c.a., asigurând o funcționare stabilă chiar și în cazul unor fluctuații minore ale rețelei electrice. Indicatorul luminos Schneider Electric XB5EVG1 are un nivel remarcabil de protecție: are clase de protecție IP66, IP67, IP69 și IP69K în conformitate cu standardele IEC 60529 și ISO 20653. Aceasta înseamnă că este complet protejată împotriva prafului și a jeturilor de apă și este, de asemenea, rezistentă la jeturi de apă de înaltă presiune și temperatură (7000000 Pa, 55 °C, de la o distanță de 0,1 m). Are un grad de protecție NEMA 13 și NEMA 4X și o rezistență mecanică la impact de IK05. Aceste proprietăți o fac deosebit de potrivită pentru utilizarea în medii industriale, spălătorii, instalații de procesare a alimentelor sau aplicații în aer liber. Produsul are, de asemenea, o rezistență remarcabilă la vibrații: 5 gn (f= 12...500 Hz) conform IEC 60068-2-6, precum și o rezistență excelentă la impact: 50 gn (durată = 18 ms) sau 30 gn (durată = 11 ms) conform IEC 60068-2-27. Dispozitivul este rezistent la fenomene tranzitorii rapide (2 kV conform IEC 61000-4-4) și câmpuri electromagnetice (10 V/m conform IEC 61000-4-3) și are caracteristici de emisie electromagnetică de clasa B conform IEC 55011.
Schneider Electric Harmony XB5 - XB5EVG1 - indicator luminos LED monolitic din plastic, Ø22, 120 V c.a., alb date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Lampă indicatoare
Denumirea scurtă a dispozitivului: XB5
Materialul cadrului: Plastic gri închis
Materialul inelului de montare: Plastic
Tipul capului: Standard
Diametru de montare: 22,5 mm
Forma capului unității de semnalizare: Rotundă
Culoarea lentilei: Albă
Tipul lentilei: Netedă
Sursă de lumină: LED universal
Soclu sursă de lumină: LED integrat
Culoarea sursei de lumină: Albă
Tensiune nominală de alimentare: 110...120 V c.a., 50/60 Hz
Design dispozitiv: Produs monolitic
Date suplimentare
Înălțime: 29 mm
Lățime: 29 mm
Adâncime: 54 mm
Descrierea conexiunii: ISO n°1 (X1-X2)PL
Conexiuni - terminale: Terminale cu șurub, capăt de cablu <= 2 x 1,5 mm², conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără capăt de cablu, conform IEC 60947-1
Tensiune nominală de izolare: 250 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls: 4 kV conform IEC 60947-1
Tip de semnalizare: Continuă
Cod de compatibilitate: XB5
Alimentare electrică
Limite de tensiune de alimentare: 100...132 V c.a. Consum de curent: 14 mA Durată de viață: 100.000 ore la tensiune nominală și 25 °C Rezistență la supratensiune: 1 kV conform IEC 61000-4-5 Caracteristici de mediu Tratament de protecție: TH Temperatură ambiantă de depozitare: -40 până la 70 °C Temperatură ambiantă de funcționare: 1 kV conform IEC 61000-4-5
Caracteristici de mediu
Grad de protecție: TH
Temperatură ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -25...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK05 conform IEC 50102
Standarde: JIS C8201-5-1, UL 508, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1 Certificări de produs: CSA, UL Rezistență la vibrații: 5 gn (f= 12...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 50 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
30 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Protecție împotriva câmpului electromagnetic: 10 V/m conform IEC 61000-4-3
Protecție împotriva descărcărilor electrostatice: 6 kV contact (pe părți metalice) conform IEC 61000-4-2
8 kV aer (pe părți izolate) conform IEC 61000-4-2
Emisie electromagnetică: Clasa B conform IEC 55011
Date mecanice
Rezistență la spălatoare de înaltă presiune: 7.000.000 Pa la 55 °C, distanță: 0,1 m
