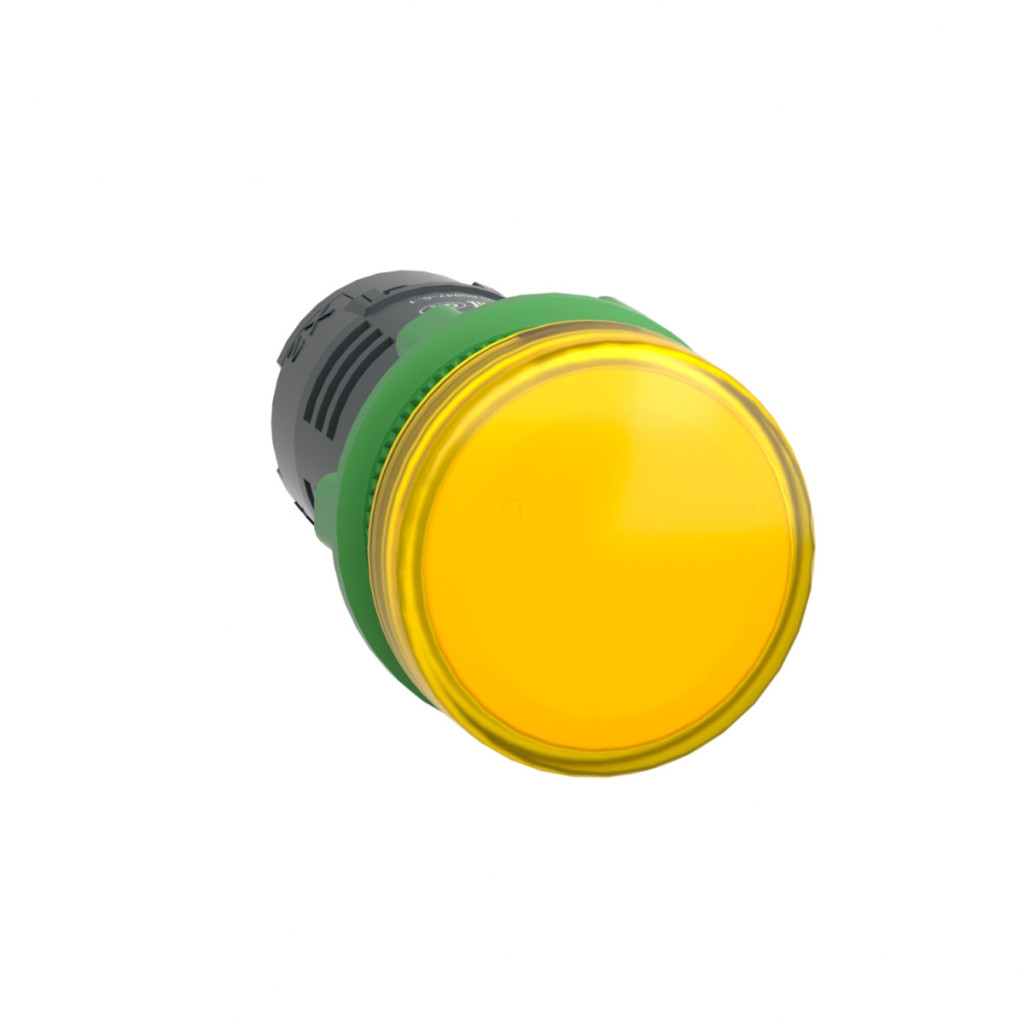

Schneider Electric Harmony XB5EVG8 este un indicator luminos galben de înaltă calitate, cu un diametru de 22 mm, ideal pentru indicarea stării în medii industriale. Produsul face parte din populara familie de produse Harmony XB5, cunoscută pentru fiabilitatea și durabilitatea sa în aplicații de automatizare și control. Acest indicator luminos monolitic dispune de tehnologie LED universală care funcționează la 110-120 V c.a. la 50/60 Hz. Lumina emite lumină galbenă printr-o lentilă simplă, plată, oferind o vizibilitate excelentă într-o varietate de condiții de mediu. Modelul XB5EVG8 are o durată de viață remarcabilă de 100.000 de ore la tensiune nominală și o temperatură ambiantă de 25 °C, asigurând o funcționare pe termen lung, fără întreținere. Construcția produsului este extrem de robustă, dovadă fiind clasele sale de protecție extinse. Clasele de protecție IP66, IP67, IP69, IP69K și certificările NEMA 13 și NEMA 4X asigură funcționarea fiabilă a indicatorului luminos chiar și în cele mai dure medii industriale. Este rezistent la praf, apă și chiar la spălarea cu presiune înaltă (până la 7000000 Pa la 55 °C de la o distanță de 0,1 m). Clasa IK05 garantează, de asemenea, rezistența la impact mecanic. Produsul are o rezistență remarcabilă la interferențele electromagnetice, ceea ce poate fi esențial atunci când este utilizat în medii industriale. Indicatorul luminos Schneider Electric XB5EVG8 are o placă frontală din plastic de culoare gri închis și un inel de montare din plastic. Forma standard a capului rotund și diametrul de montare de 22,5 mm permit o instalare rapidă și ușoară. Produsul se conectează folosind borne cu șurub, care permit conectarea firelor cu o secțiune maximă de 2 x 1,5 mm² cu papuci de cablu sau 1 x 0,22...2 x 2,5 mm² fără papuci de cablu, în conformitate cu standardul IEC 60947-1. Indicatorul luminos are o temperatură de funcționare cuprinsă între -25 °C și +70 °C și o temperatură de depozitare cuprinsă între -40 °C și +70 °C, fiind astfel adecvat pentru utilizare într-o gamă largă de condiții de mediu. Produsul are o rezistență remarcabilă la vibrații (5 gn, f=12...500 Hz) și o rezistență excelentă la impact (50 gn, durată de 18 ms cu accelerație semiondă sinusoidală). Produsul este conform cu JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, CSA C22.2 Nr. 14, IEC 60947-5-1 și JIS C8201-1 și este certificat CSA și UL, ceea ce atestă conformitatea sa cu standardele internaționale de calitate și siguranță.
Schneider Electric Harmony XB5 - XB5EVG8 - indicator luminos monolitic galben Ø22 LED cu abajur simplu - del 110...120V date tehnice
Date generale
Familia de produse: Harmony XB5
Tipul produsului: Lampă de semnalizare
Denumirea scurtă a dispozitivului: XB5
Materialul panoului frontal: Plastic gri închis
Material inel de montare: Plastic
Tip cap: Standard
Diametru de montare: 22,5 mm
Formă cap unitate de semnalizare: Rotundă
Culoarea actuatorului/lentilei: Galbenă
Informații suplimentare despre actuator: Cu lentilă simplă
Caracteristicile sursei de lumină
Sursa de lumină: LED universal
Soclu bec: LED integrat
Culoarea sursei de lumină: Galbenă
Tensiune nominală de alimentare: 110...120 V c.a., 50/60 Hz
Limite de tensiune de alimentare: 100...132 V c.a.
Consum de curent: 14 mA
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Rezistență la supratensiune: 1 kV conform IEC 61000-4-5
Dimensiuni
Înălțime: 29 mm
Lățime: 29 mm
Adâncime: 54 mm
Grosime șurub de prindere: 1 mm - 6 mm
Conexiune
Descriere terminal ISO n°1: (X1-X2)PL
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capete de cablu conform IEC 60947-1
Conexiuni - terminale: Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără capăt de cablu conform IEC 60947-1
Caracteristici electrice
Tensiune nominală de izolare: 250 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 4 kV conform IEC 60947-1
Tip de semnalizare: Permanentă
Cod de compatibilitate: XB5
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -25...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529, IP69 conform IEC 60529, IP69K conform ISO 20653
Clasă de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK05 conform IEC 50102
Standarde și certificări
Standarde: JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, CSA C22.2 nr. 14, IEC 60947-5-1, JIS C8201-1
Certificări de produs: CSA, listat UL
Caracteristici mecanice
Rezistență la vibrații: 5 gn (f= 12...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 50 gn (durată = 18 ms) cu accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la șocuri: 30 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Compatibilitate electromagnetică
Rezistență la tranzienți rapizi: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV contact (pe părți metalice) conform IEC 61000-4-2
Rezistență la descărcări electrostatice: 8 kV în aer (părți izolate) conform IEC 61000-4-2
Emisie electromagnetică: Clasa B conform IEC 55011
