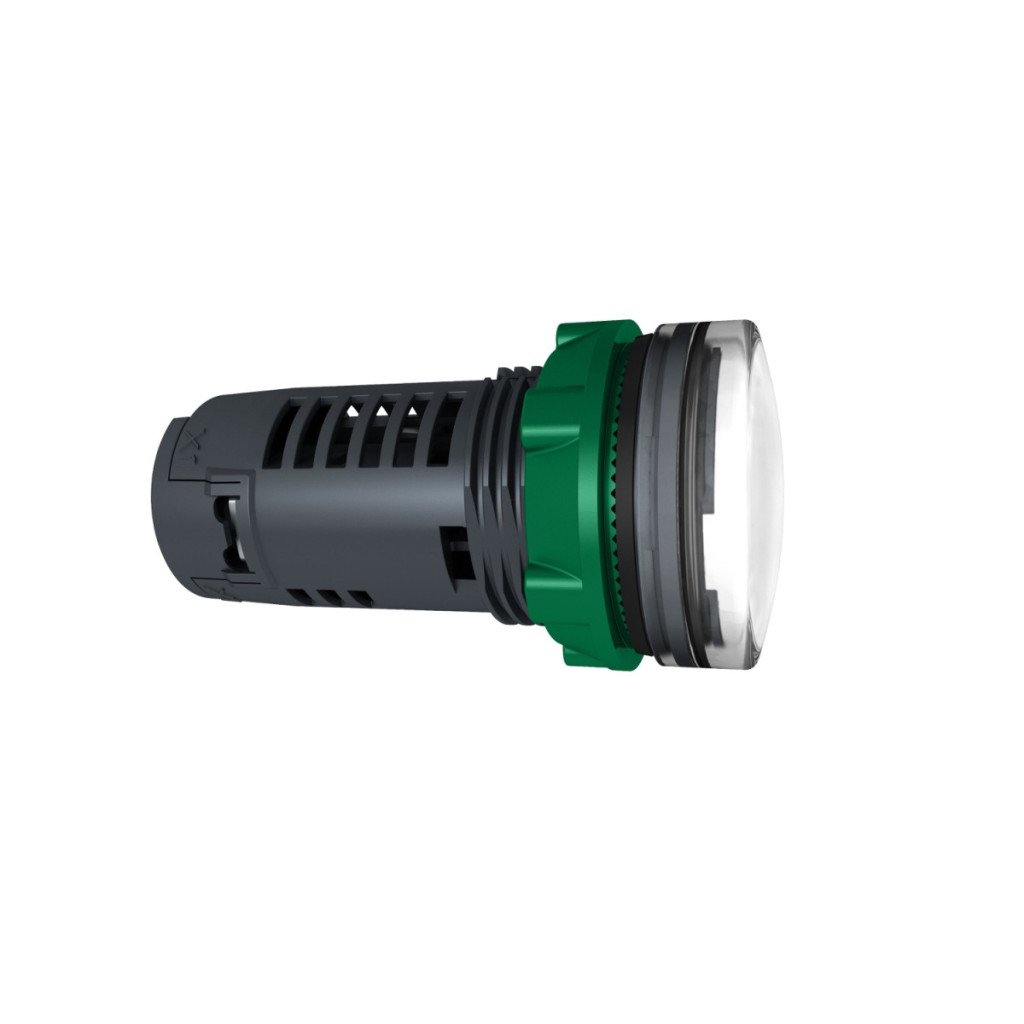

Indicatorul luminos monolitic XB5EVM1 din gama Harmony XB5 de la Schneider Electric este o unitate de iluminat compactă, fiabilă și ușor de instalat, care reprezintă o componentă esențială a panourilor și echipamentelor moderne de control industrial. Această lampă de semnalizare LED albă, universală, este alegerea ideală pentru diverse medii industriale în care sunt importante feedback-ul vizual precis și funcționarea fiabilă și de lungă durată. Lampa de semnalizare XB5EVM1 are o carcasă din plastic de culoare gri închis și un inel de fixare din plastic, care nu numai că îi conferă un aspect estetic, dar reduce și greutatea produsului (doar 38 de grame). Unitatea de semnalizare standard cu cap rotund poate fi montată într-o gaură cu diametrul de 22,5 mm, care respectă standardele industriale. Produsul este de culoare albă și are o sursă de lumină LED universală integrată cu lentilă netedă. Noua versiune este pe deplin compatibilă cu blocurile LED universale, ceea ce facilitează integrarea în sistemele existente. Lampa de semnalizare funcționează cu o lumină constantă, oferind feedback vizual continuu operatorilor mașinilor. Din punct de vedere tehnic, modelul XB5EVM1 funcționează la o tensiune nominală de alimentare de 230-240 V c.a., 50/60 Hz, cu o toleranță de tensiune în intervalul 195-264 V c.a., și funcționează cu un consum de curent de numai 14 mA. Se conectează prin borne cu șurub, care permit conectarea cablurilor cu secțiune transversală de 2x1,5 mm² cu capete de cablu sau chiar a cablurilor cu secțiune transversală de 1x0,22...2x2,5 mm² fără capete de cablu. Lampa indicatoare are o tensiune nominală de izolație ridicată de 250 V și o rezistență la tensiune pulsată de 4 kV. O caracteristică deosebit de remarcabilă este durata lungă de viață de 100.000 de ore la tensiunea nominală și o temperatură ambiantă de 25 °C, ceea ce reduce semnificativ costurile de întreținere. Lampa de semnalizare monolitică XB5EVM1 are o rezistență excepțională la condiții de mediu dure. Are clase de protecție IP66, IP67, IP69 și IP69K, oferind protecție completă împotriva prafului și a jeturilor de apă de diferite intensități, inclusiv spălare cu presiune înaltă (7000000 Pa) la 55 °C de la o distanță de 0,1 m. De asemenea, are clase de protecție NEMA 13 și NEMA 4X și rezistență la impact IK05. Intervalul larg de temperatură de funcționare (-25...70 °C) și intervalul de temperatură de depozitare (-40...70 °C) permit utilizarea sa într-o varietate de condiții de mediu. Produsul este, de asemenea, rezistent la diverse perturbații electromagnetice, inclusiv descărcări electrostatice, tranzitorii rapide și câmpuri electromagnetice. Toate acestea sunt completate de protecția TH pentru o durată de viață și mai lungă. Lampa indicatoare XB5EVM1 este conformă cu numeroase standarde internaționale, inclusiv IEC 60947-5-4, IEC 60947-1, UL 508 și altele, și este certificată UL și CSA.
Schneider Electric Harmony XB5 - XB5EVM1 - lampă indicatoare LED monolitică din plastic, Ø22, 230 V c.a., alb date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Lampă indicatoare monolitică
Denumirea scurtă a produsului: XB5
Aspect: Produs monolitic
Material placă frontală: Plastic gri închis
Material inel de montare: Plastic
Tip cap: Standard
Diametru de montare: 22,5 mm
Forma capului unității de semnalizare: Rotundă
Culoarea capacului/actuatorului sau lentilei: Albă
Informații suplimentare despre actuator: Cu lentilă netedă
Caracteristici de iluminare
Sursă de lumină: LED universal
Soclu sursă de lumină: LED integrat
Culoarea sursei de lumină: Albă
Tipul semnalului: Continuu
Cod de compatibilitate: XB5
Parametri electrici
Tensiune nominală de alimentare: 230...240 V c.a., 50/60 Hz
Limite de tensiune de alimentare: 195...264 V c.a.
Consum de curent: 14 mA
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Rezistență la supratensiune: 1 kV conform IEC 61000-4-5
Tensiune nominală de izolație: 250 V (grad de poluare 3) conform IEC 60947-1
Rezistență nominală la tensiune de impuls: 4 kV conform IEC 60947-1
Conectori
Descrierea terminalelor ISO n°1: (X1-X2)PL Conexiuni - terminale: Terminale cu șurub, ≤ 2 x 1,5 mm² capăt de cablu conform IEC 60947-1 Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Caracteristici mecanice
Înălțime: 29 mm
Lățime: 29 mm
Adâncime: 54 mm
Grosime de prindere: 1-6 mm / 0,03-0,24 in.
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Clasa de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK05 conform IEC 50102
Rezistență la vibrații: 5 gn (f=12...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 50 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
30 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Standarde și certificări
Standarde: IEC 60947-5-4
CSA C22.2 Nr. 14
IEC 60947-1
JIS C8201-5-1
UL 508
IEC 60947-5-1
JIS C8201-1
Certificări de produs: Listat UL
CSA
Compatibilitate electromagnetică
Rezistență la tranzienți rapizi: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV contact (pe părți metalice) conform IEC 61000-4-2
8 kV aer (pe părți izolate) conform IEC 61000-4-2
Emisie electromagnetică: Clasa B conform IEC 55011
