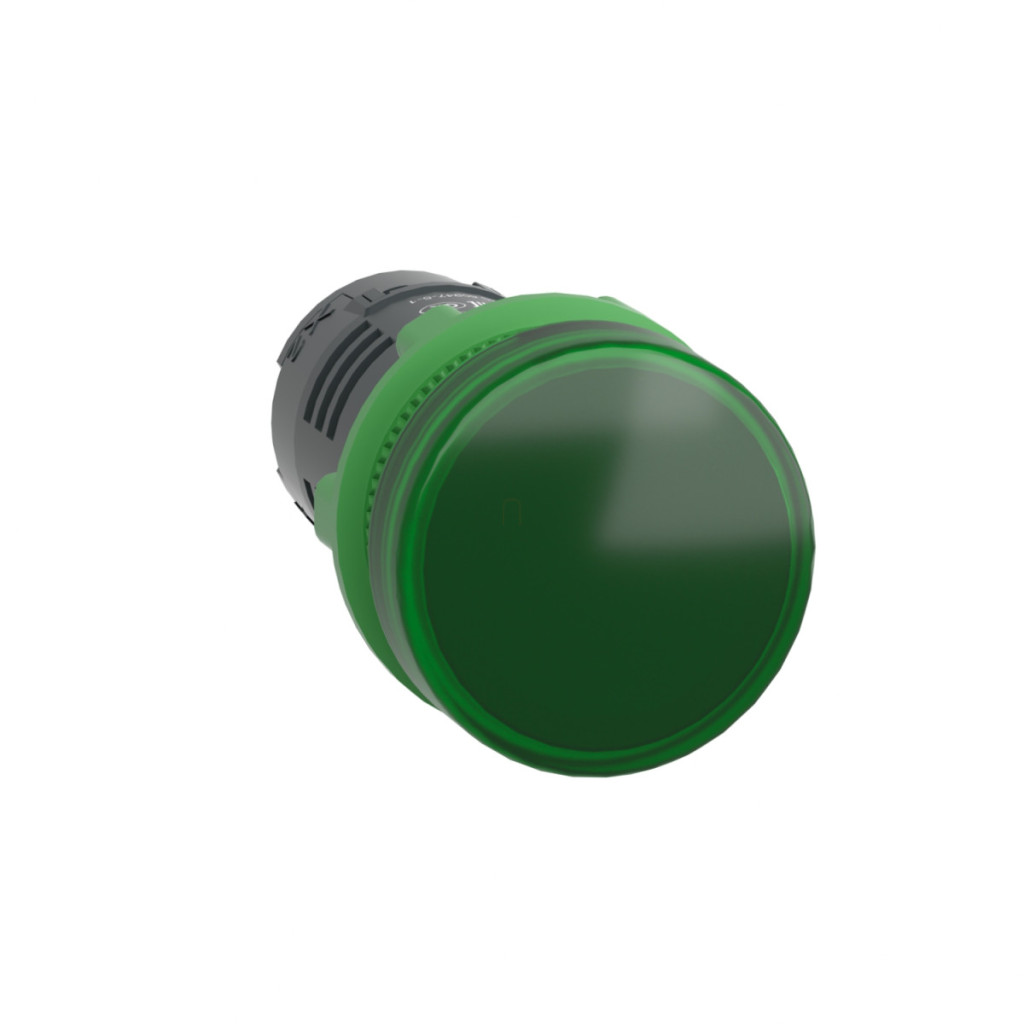

Indicatorul luminos XB5EVM3 din seria Harmony XB5 de la Schneider Electric este un element de control industrial monolitic de înaltă calitate, care oferă un feedback vizual fiabil într-o varietate de aplicații industriale. Această lampă indicatoare verde cu carcasă din plastic gri închis este alegerea ideală pentru constructorii de mașini, integratorii de sisteme industriale și profesioniștii în întreținere care caută elemente indicatoare durabile și ușor de instalat pentru panouri de control. Principalul avantaj al produsului este sursa de lumină LED universală, care oferă o durată de viață lungă de 100.000 de ore la o temperatură de funcționare de 25 °C. Lampa indicatoare cu lentilă netedă funcționează la 230-240 V c.a. la 50/60 Hz și consumă doar 14 mA. Intervalul de tensiune de alimentare admisibil este de 195-264 V c.a., astfel încât dispozitivul funcționează stabil chiar și în cazul fluctuațiilor de tensiune. Designul monolitic al produsului înseamnă că sursa de lumină LED este integrată în unitate, ceea ce facilitează instalarea și crește fiabilitatea. Lampa indicatoare XB5EVM3 are un diametru standard de montare de 22,5 mm, ceea ce o face compatibilă cu majoritatea panourilor de control industriale. Produsul are dimensiuni compacte: 29 mm înălțime, 29 mm lățime și 54 mm adâncime. Inelul de montare este fabricat din plastic, iar unitatea indicatoare are un cap circular, care se potrivește bine cu aspectul standard al celorlalte elemente din familia de produse Harmony. Lampa indicatoare este echipată cu borne cu șurub care permit conectarea cablurilor cu o secțiune transversală de până la 2 x 1,5 mm² cu capete de cablu în conformitate cu IEC 60947-1 sau 1 x 0,22...2 x 2,5 mm² fără papuci de cablu. Conexiunile respectă schema ISO n°1 (X1-X2)PL, ceea ce facilitează cablarea. Lampa de semnalizare XB5EVM3 are caracteristici de protecție excepționale, care o fac potrivită pentru utilizarea în cele mai dure medii industriale. Are protecție IP66, IP67 și IP69 conform IEC 60529 și protecție IP69K conform ISO 20653, ceea ce asigură o protecție completă împotriva prafului și a jeturilor de apă de înaltă presiune. Produsul poate rezista la spălare la o presiune de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m, ceea ce îl face ideal pentru procesarea alimentelor și alte aplicații în care este necesară curățarea regulată cu presiune înaltă. Produsul are un grad de rezistență la impact IK05 conform IEC 50102. De asemenea, este conform cu cerințele NEMA 13 și NEMA 4X. Indicatorul luminos poate fi utilizat la temperaturi de funcționare cuprinse între -25 și 70 °C și are o temperatură de depozitare cuprinsă între -40 și 70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. În ceea ce privește compatibilitatea electromagnetică, produsul rezistă la descărcări electrostatice de 6 kV pe părțile metalice și de 8 kV pe părțile izolate, conform IEC 61000-4-2, precum și la câmpuri electromagnetice de 10 V/m, conform IEC 61000-4-3. Emisiile electromagnetice ale dispozitivului sunt de clasa B, conform IEC 55011.
Schneider Electric Harmony XB5 - XB5EVM3 - indicator luminos LED monolitic din plastic, Ø22, 230 V c.a., verde date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Lampă indicatoare monolitică
Denumire scurtă a produsului: XB5
Material placă frontală: Plastic gri închis
Material inel de montare: Plastic
Tip cap: Standard
Diametru de montare: 22,5 mm
Cantitate minimă de vânzare: 1
Forma capului unității de semnalizare: Rotundă
Culoarea actuatorului/lentilei: Verde
Informații suplimentare despre actuator: Cu lentilă netedă
Sursă de lumină: LED universal
Soclu bec: LED integrat
Culoarea sursei de lumină: Verde
Tensiune nominală de alimentare: 230...240 V c.a., 50/60 Hz
Design dispozitiv: Produs monolitic
Informații suplimentare
Înălțime: 29 mm
Lățime: 29 mm
Adâncime: 54 mm
Descrierea terminalului: ISO n°1 (X1-X2)PL
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Tensiune nominală de izolație: 250 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls: 4 kV conform IEC 60947-1
Tip de semnalizare: Continuă
Cod de compatibilitate: XB5
Alimentare electrică
Limite de tensiune de alimentare: 195...264 V c.a.
Consum de curent: 14 mA
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Rezistență la supratensiune: 1 kV conform IEC 61000-4-5
Mediu
Clasă de protecție: TH
Temperatură ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -25...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Clasa de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK05 conform IEC 50102
Standarde și certificări
Standarde: UL 508
IEC 60947-5-1
CSA C22.2 Nr. 14
JIS C8201-5-1
IEC 60947-1
IEC 60947-5-4
JIS C8201-1
Certificări de produs: Listat UL
CSA
Caracteristici de rezistență
Rezistență la vibrații: 5 gn (f= 12...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 50 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
30 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV contact (pe părți metalice) conform IEC 61000-4-2
8 kV aer (pe părți izolate) conform IEC 61000-4-2
Emisie electromagnetică: Clasa B conform IEC 55011
