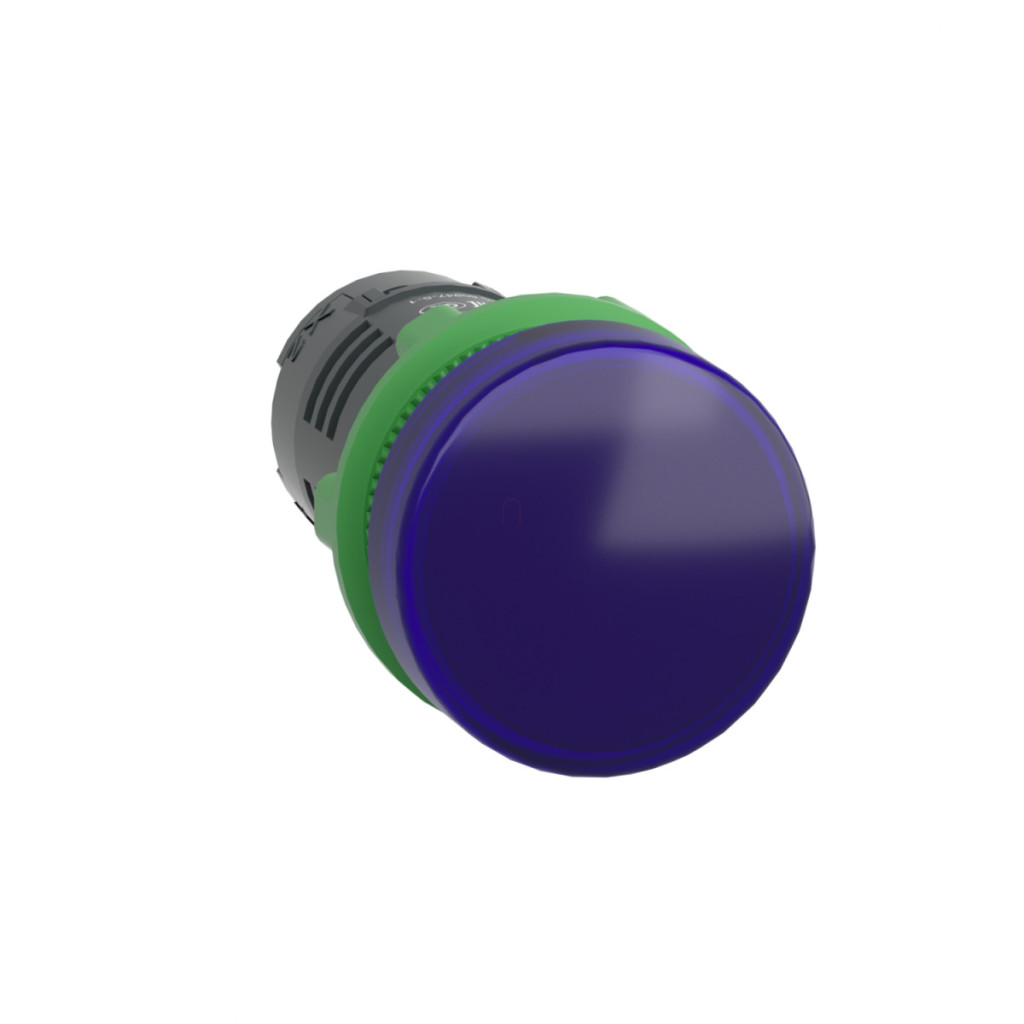

Indicatorul luminos monolitic albastru Schneider Electric Harmony XB5 seria XB5EVM6 este o alegere excelentă pentru semnalizarea vizuală în panourile de control și dulapurile de comutație utilizate în medii industriale. Acest indicator luminos are o sursă de lumină LED universală încorporată într-o carcasă din plastic gri închis, care semnalizează diferite stări de funcționare cu lumină albastră. Produsul poate fi montat într-o gaură standard de 22,5 mm, asigurând compatibilitatea cu majoritatea aplicațiilor industriale. Designul monolitic înseamnă că produsul include atât capul indicatorului, cât și sursa de lumină LED, astfel încât nu sunt necesare componente separate pentru instalare. Forma rotundă a capului și lentila netedă, fără ornamente, conferă un aspect curat panoului de control. Schneider Electric subliniază că, deși aspectul produsului s-a schimbat, acest lucru nu afectează funcționalitatea și siguranța acestuia, fiind compatibil cu blocurile LED universale. Lampa indicatoare XB5EVM6 funcționează la 230-240 V c.a. la o frecvență de 50/60 Hz, cu o tensiune de alimentare de 195-264 V c.a. Consumul său de curent este de numai 14 mA, iar sursa de lumină LED încorporată are o durată de viață extrem de lungă, de 100.000 de ore (la o temperatură ambiantă de 25 °C și tensiune nominală). Produsul se conectează cu ajutorul terminalelor cu șurub, care permit conectarea cablurilor cu o secțiune transversală de până la 2 x 1,5 mm² cu papuci de cablu sau 1 x 0,22...2 x 2,5 mm² fără papuci de cablu, în conformitate cu standardul IEC 60947-1. Lampa indicatoare are o tensiune nominală de izolare de 250 V (la gradul de poluare 3) și o tensiune nominală de impuls de 4 kV, în conformitate cu IEC 60947-1.
Schneider Electric Harmony XB5 - XB5EVM6 - lampă indicatoare LED monolitică din plastic, Ø22, 230 V c.a., albastră date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Lampă indicatoare monolitică
Denumirea scurtă a produsului: XB5
Materialul plăcii frontale: Plastic gri închis
Materialul inelului de montare: Plastic
Tip cap: Standard
Diametru de montare: 22,5 mm
Cantitate minimă de comandă: 1
Formă cap unitate de semnalizare: Rotundă
Culoarea butonului de control/lentilei: Albastru
Informații suplimentare privind controlul: Cu lentilă netedă
Sursă de lumină: LED universal
Soclu bec: LED integrat
Culoarea sursei de lumină: Albastru
Tensiune nominală de alimentare: 230...240 V c.a., 50/60 Hz
Design produs: Produs monolitic
Caracteristici suplimentare
Înălțime: 29 mm
Lățime: 29 mm
Adâncime: 54 mm
Distanța între borne ISO n°1 (X1-X2)PL
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m Conexiuni - terminale: Terminale cu șurub, capăt de cablu <= 2 x 1,5 mm² conform IEC 60947-1, Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu conform IEC 60947-1 Tensiune nominală de izolație: 250 V (grad de poluare 3) conform IEC 60947-1 Tensiune nominală de impuls: 4 kV conform IEC 60947-1
Tip semnal: Continuu
Cod compatibilitate: XB5
Caracteristici alimentare
Limite tensiune de alimentare: 195...264 V c.a. Consum de curent: 14 mA Durată de viață: 100.000 ore la tensiune nominală și 25 °C Rezistență la supratensiune: 1 kV conform IEC 61000-4-5
Condiții de mediu
Grad de protecție: TH
Temperatură de depozitare: -40...70 °C
Temperatură de funcționare: -25...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529, IP69 conform IEC 60529, IP69K conform ISO 20653
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK05 conform IEC 50102
Standarde și certificări
Conform cu următoarele standarde: CSA C22.2 Nr. 14, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, UL 508, JIS C8201-1
Certificări de produs: certificat UL, CSA
Rezistență la vibrații: 5 gn (f= 12...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 50 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27, 30 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
Rezistență la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV contact (pe părți metalice) conform IEC 61000-4-2, 8 kV aer (pe părți izolate) conform IEC 61000-4-2
Emisie electromagnetică: Clasa B conform IEC 55011
