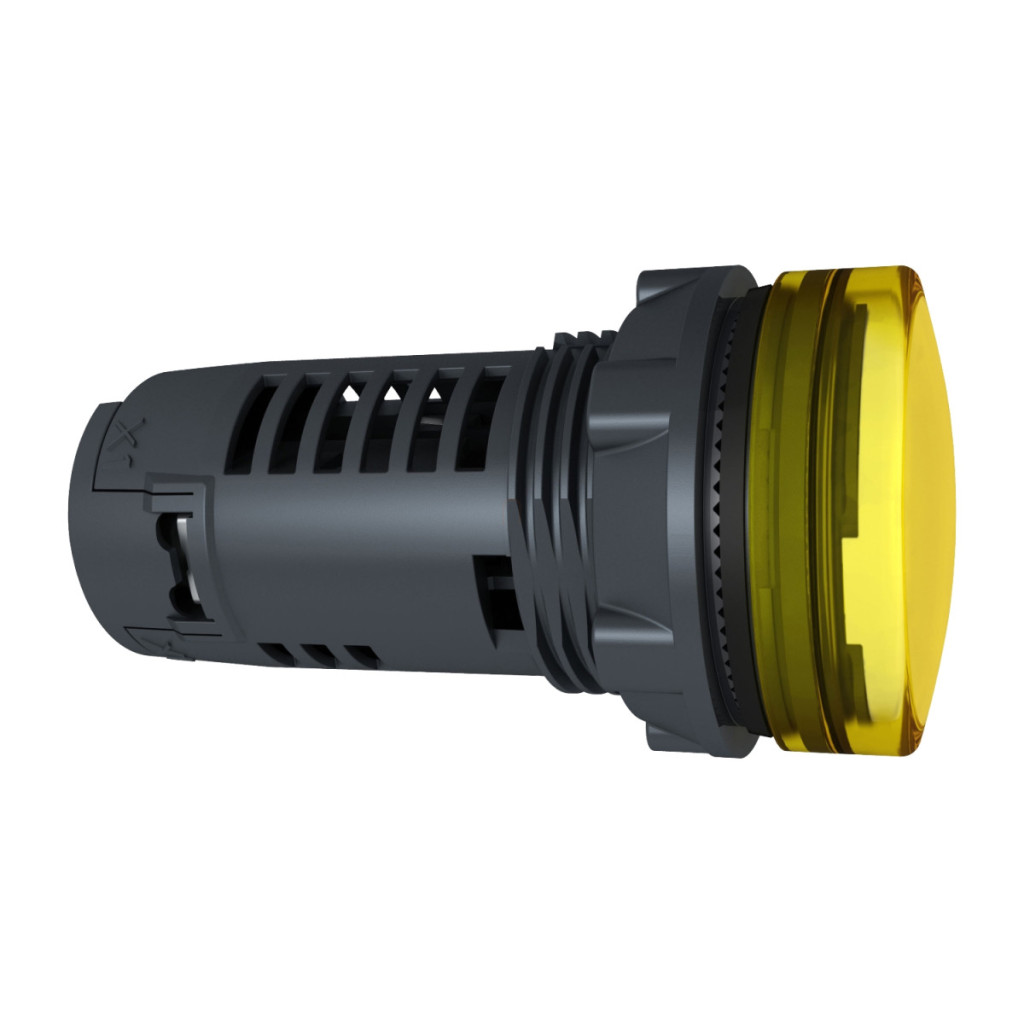

Indicatorul luminos XB5EVM8 din gama Harmony XB5 de la Schneider Electric este o unitate de control industrială profesională care oferă feedback vizual fiabil în diverse procese. Acest indicator luminos monolitic ajută operatorii mașinilor să recunoască condițiile de funcționare cu ajutorul semnalului luminos galben, fiind astfel alegerea ideală pentru aplicații industriale de automatizare și control. Lampa indicatoare XB5EVM8 are un cadru din plastic gri închis și o lentilă galbenă, care poate fi montată pe panouri de control, dulapuri de comutație sau alte echipamente industriale folosind un orificiu standard de 22,5 mm. Produsul funcționează cu o sursă de lumină LED universală integrată, care are o durată de viață excepțional de lungă, de până la 100.000 de ore în condiții normale de funcționare (la 25 °C, tensiune nominală). Această durată de viață lungă reduce semnificativ cerințele de întreținere și frecvența de înlocuire, ceea ce este deosebit de avantajos în medii industriale continue. Lampa indicatoare galbenă asigură o vizibilitate optimă, permițând operatorului să detecteze cu ușurință schimbările de stare chiar și de la distanță. Lampa indicatoare funcționează la o tensiune de alimentare de 230-240 V c.a. la o frecvență de 50/60 Hz, iar intervalul de tensiune de alimentare poate fi între 195-264 V c.a. Consumul de curent este de numai 14 mA, ceea ce permite o funcționare eficientă din punct de vedere energetic. Conexiunea se realizează cu borne cu șurub, care permit conectarea cablurilor cu o secțiune transversală de până la 2 x 1,5 mm² cu capete de cablu sau 1 x 0,22...2 x 2,5 mm² fără capete de cablu, în conformitate cu standardul IEC 60947-1. Produsul are un tip de semnal stabil, oferind feedback vizual continuu. Parametrii tehnici demni de menționat includ o tensiune nominală de izolație (Ui) de 250 V, o tensiune nominală de impuls (Uimp) de 4 kV și clase de protecție ridicate: IP66, IP67, IP69 și IP69K, care asigură o protecție excelentă împotriva prafului și a apei, chiar și în cazul spălării cu presiune ridicată (7000000 Pa, 55 °C, distanță de 0,1 m). Lampa indicatoare XB5EVM8 are dimensiuni compacte: 29 mm înălțime și lățime și 54 mm adâncime. Produsul cântărește aproximativ 0,038 kg, ceea ce asigură o manipulare ușoară. De asemenea, este de remarcat faptul că produsul este extrem de rezistent la influențele mediului: poate fi utilizat la temperaturi de funcționare cuprinse între -25 și +70 °C și depozitat la temperaturi cuprinse între -40 și +70 °C. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 60947-5-1, UL 508, IEC 60947-1, JIS C8201-5-1, CSA C22.2 nr. 14, IEC 60947-5-4 și JIS C8201-1 și are certificări UL și CSA. Lampa indicatoare XB5EVM8 este foarte rezistentă la vibrații (5 gn, f = 12...500 Hz) și șocuri mecanice (50 gn / 30 gn) și este, de asemenea, protejată împotriva interferențelor electromagnetice (tranziții rapide de 2 kV, câmpuri electromagnetice de 10 V/m, descărcări electrostatice de 6 kV). Toate aceste caracteristici fac din lampa indicatoare XB5EVM8 alegerea ideală pentru cele mai exigente aplicații industriale, unde fiabilitatea și durabilitatea sunt esențiale.
Date tehnice XB5EVM8
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Lampă de semnalizare monolitică
Denumire scurtă a produsului: XB5
Material cadru: Plastic gri închis
Material inel de fixare: Plastic
Tip cap: Standard
Diametru de montare: 22,5 mm
Cantitate de vânzare: 1
Forma capului unității de semnalizare: Rotundă
Culoarea capacului/actuatorului sau a lentilei: Galbenă
Informații suplimentare despre actuator: Cu lentilă netedă
Sursă de lumină: LED universal
Soclu bec: LED integrat
Culoarea sursei de lumină: Galben
Tensiune nominală de alimentare: 230...240 V c.a., 50/60 Hz
Design dispozitiv: Produs monolitic
Informații suplimentare
Înălțime: 29 mm
Lățime: 29 mm
Adâncime: 54 mm
Descrierea terminalului ISO n°1: (X1-X2)PL Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, de la o distanță de 0,1 m Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Tensiune nominală de izolație: 250 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls: 4 kV conform IEC 60947-1
Tip de semnalizare: Continuă
Cod de compatibilitate: XB5
Limite de tensiune de alimentare: 195…264 V c.a.
Consum de curent: 14 mA
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Rezistență la supratensiune: 1 kV conform IEC 61000-4-5
Mediu
Clasă de protecție: TH
Temperatura aerului ambiant în timpul depozitării: -40 până la 70 °C
Temperatura aerului ambiant în timpul funcționării: -25 până la 70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Clasă de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK05 conform IEC 50102
Standarde: IEC 60947-5-1
UL 508
IEC 60947-1
JIS C8201-5-1
CSA C22.2 Nr. 14
IEC 60947-5-4
JIS C8201-1
Certificări ale produsului: Listat UL
CSA
Rezistență la vibrații: 5 gn (f= 12…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 50 gn (durată = 18 ms) pentru accelerație semionduală conform IEC 60068-2-27
30 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
Rezistență la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV contact (pe părți metalice) conform IEC 61000-4-2
8 kV aer (pe părți izolate) conform IEC 61000-4-2
Emisie electromagnetică: Clasa B conform IEC 55011
