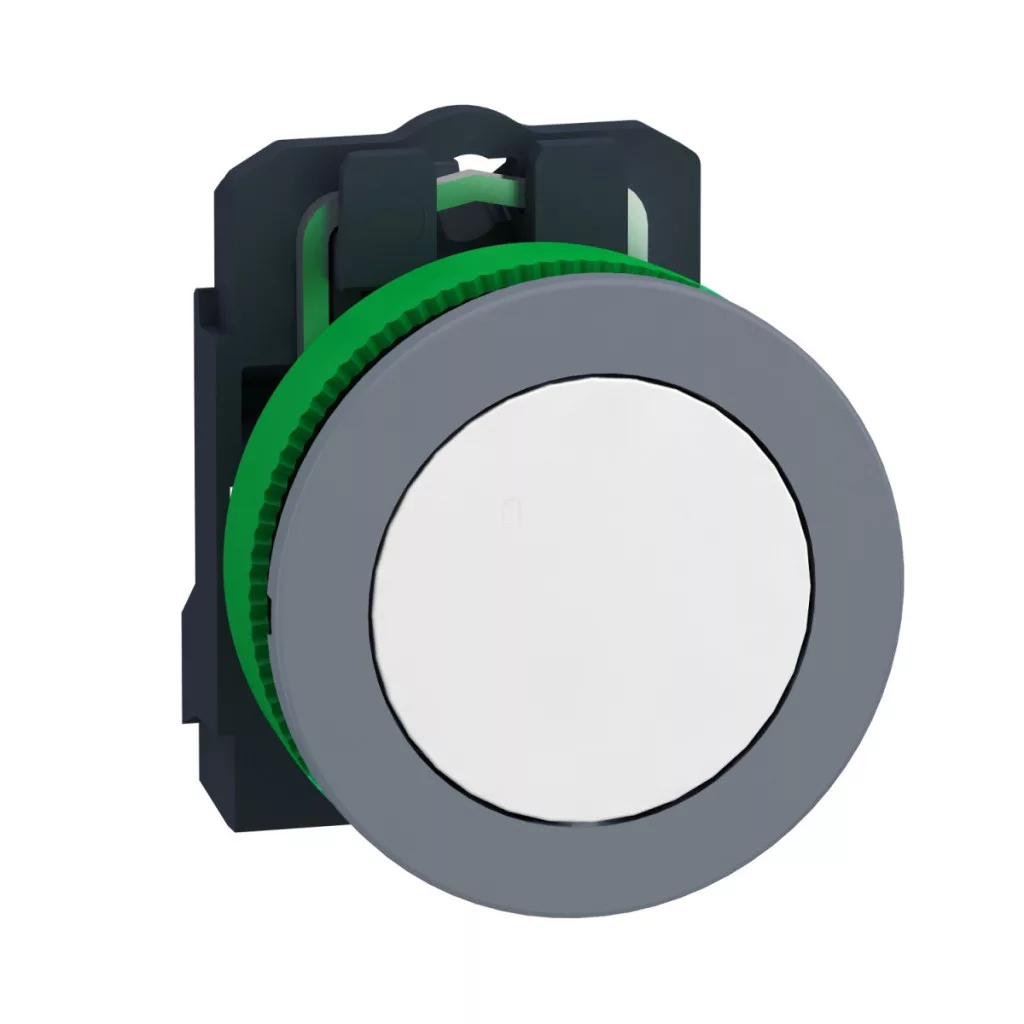

Butonul XB5FA11C0 din seria Harmony XB5 de la Schneider Electric este un element de control industrial extrem de fiabil și versatil, fiind alegerea perfectă pentru diverse aplicații industriale, panouri de control și sisteme de automatizare. Acest buton alb cu inel gri poate fi încastrat într-un panou și are o funcție de revenire cu arc și un contact 1NO (normal deschis). O caracteristică cheie a butonului Harmony XB5FA11C0 este designul său robust, care poate rezista la condiții de mediu extreme. Cu clase de protecție IP66 și IP67, este complet rezistent la praf și apă, asigurând o funcționare fiabilă chiar și în medii umede sau prăfuite. Dispozitivul rezistă, de asemenea, la spălarea cu presiune înaltă de până la 7000000 Pa la 55 °C de la o distanță de 0,1 metri. Rezistența sa la impact IK03 sporește și mai mult fiabilitatea sa în medii industriale dure. În ceea ce privește specificațiile tehnice, butonul Schneider Electric XB5FA11C0 are un diametru de montare de 30,5 mm și poate fi montat în panouri cu o grosime de 1-6 mm. Dimensiunile sale totale sunt de 42 mm înălțime, 36,6 mm lățime și 55 mm adâncime. Designul rotund, încastrat, alb, fără marcaje al butonului asigură o utilizare ergonomică. Butonul are o placă frontală din plastic galvanizat gri și un inel de fixare din plastic. Forța necesară pentru acționare este de 3,5 N, iar deplasarea este de 2,6 mm pentru a schimba starea electrică. Dispozitivul se remarcă prin durabilitate mecanică excepțională, cu o durată de viață de până la 10 milioane de cicluri de comutare. Durata sa de viață electrică este de 1 milion de cicluri în modul AC-15, cu o sarcină de 2 A la 230 V, la o frecvență de funcționare de <3600 cicluri de comutare/oră. Din punct de vedere electric, butonul Schneider Electric XB5FA11C0 are contacte din aliaj de argint (Ag/Ni) cu terminale cu șurub care acceptă fire cu o secțiune maximă de 2 x 1,5 mm² cu capete de cablu. Curentul termic convențional al dispozitivului (Ith) de 10 A conform IEC 60947-5-1. Tensiunea nominală de izolare (Ui) este de 600 V (grad de poluare 3), în timp ce tensiunea nominală de impuls (Uimp) este de 6 kV. Curentul nominal de funcționare (Ie) este de 3 A în modul 240 V AC-15, conform categoriei A600. Protecția la scurtcircuit poate fi realizată cu o siguranță de tip gG de 10 A. Fiabilitatea sa electrică este remarcabilă, Λ < 10exp(-6) la 5 V și 1 mA sarcină într-un mediu curat.
Schneider Electric Harmony XB5 - Date tehnice XB5FA11C0
Date de bază
Familia de produse: Harmony XB5
Tipul produsului: Buton apăsat
Denumirea scurtă a produsului: XB5F
Compatibilitate: ZBYF2101, ZBYF4101, ZBYF6101, ZBYF6102, ZBZF32, ZBZF33, ZB4FBZ007
Caracteristici fizice
Material placă frontală: Plastic, zincat gri
Tip cap: Încastrat încorporat
Material inel de fixare: Plastic
Diametru de montare: 30,5 mm
Forma capului unității de semnalizare: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Alb, încastrat, nemarcat
Înălțime: 42 mm
Lățime: 36,6 mm
Adâncime: 55 mm
Grosime de prindere: 1-6 mm
Caracteristici electrice
Tipul și compoziția contactului: 1 NO
Funcționarea contactului: Întrerupere lentă
Conexiuni: Terminale cu șurub, <= 2 x 1,5 mm² capete de cablu, conform IEC 60947-1
Descrierea terminalului ISO n°1: (21-22)NC
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional: 10 A conform IEC 60947-5-1
Tensiune nominală de izolare: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici mecanice
Cursă de funcționare: 2,6 mm (schimbare de stare electrică NC)
Forță de funcționare: 3,5 N schimbare electrică de stare NC
Durată de viață mecanică: 10.000.000 de cicluri
Durată de viață electrică: 1.000.000 de cicluri AC-15, 2 A la 230 V, <3600 cicluri/oră, factor de încărcare 0,5
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Forma capului șurubului: în formă de cruce, compatibil cu șurubelnița Philips 1
Caracteristici de mediu
Protecție împotriva spălării cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IP: IP66 și IP67 conform IEC 60529
Grad de protecție NEMA: NEMA 13
Grad de protecție IK: IK03 conform IEC 50102
Temperatura ambiantă în timpul depozitării: -40...+70 °C
Temperatura ambiantă în timpul funcționării: -40...+70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Standarde și certificări
Standarde: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: UL listat, CSA
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6; 2 mm vârf-la-vârf (f= 2...10 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27; 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27; 25 gn (durată = 6 ms) 1000 șocuri pe fiecare axă conform IEC 60068-2-27.
