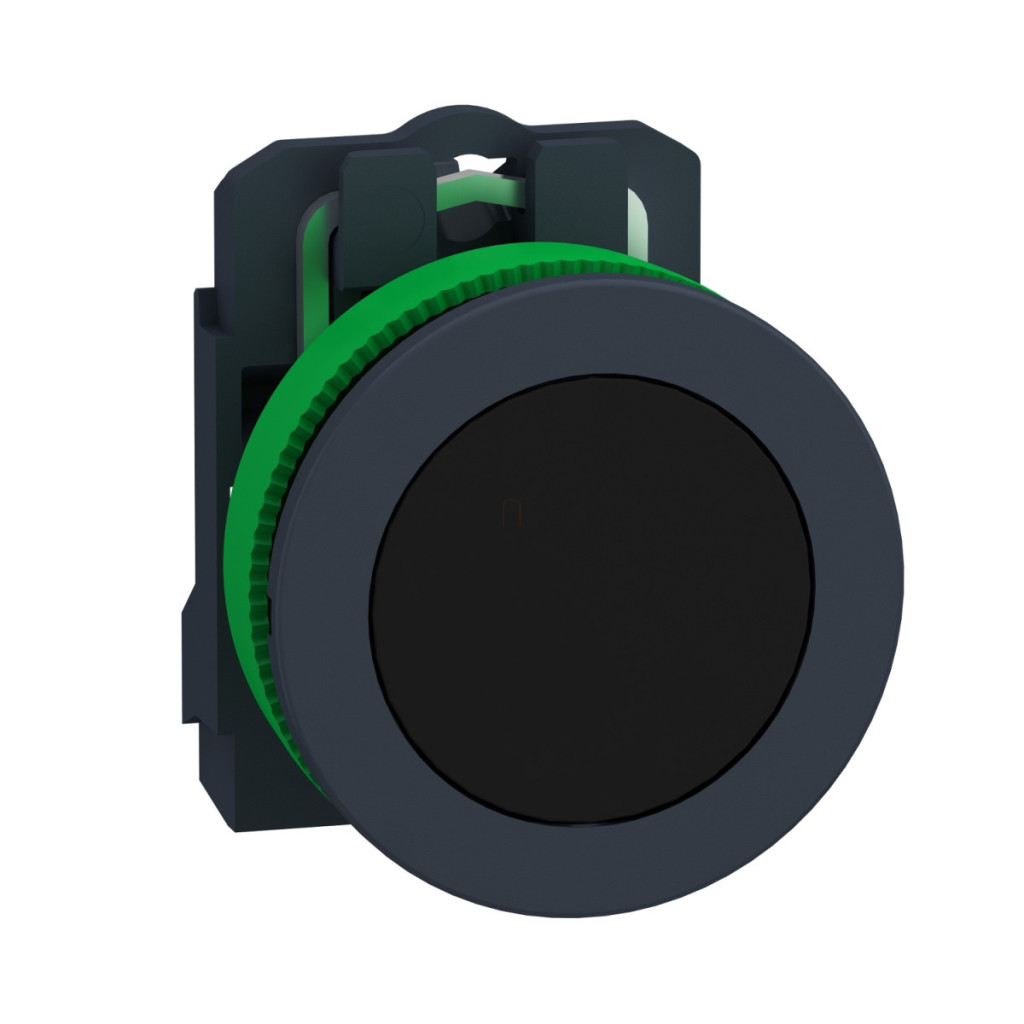

Schneider Electric Harmony XB5 - XB5FA21 - buton complet din plastic pentru montare încastrată, Ø30, retur, 1NO, negru

Lățime: 53 mm

Lungime: 88 mm

Înălțime: 43 mm

Comandă specială

Schneider Electric Harmony XB5 - XB5FA21 - buton complet din plastic pentru montare încastrată, Ø30, retur, 1NO, negru

Name: Schneider Electric Harmony XB5 - XB5FA21 - buton complet din plastic pentru montare încastrată, Ø30, retur, 1NO, negru
Brand: Schneider Electric Zrt.
SKU: 3606481360458
Price: 37.46 RON
Availability: InStock

37,46 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Armonie XB5

Butonul Schneider Electric Harmony XB5FA21 este un element de control industrial de calitate superioară, conceput în principal pentru utilizarea în panouri de control, tablouri de distribuție și interfețe de control pentru mașini. Acest buton negru, fără marcaje, cu revenire prin arc, este alegerea ideală pentru aplicații care necesită un element de comutare fiabil, durabil și ușor de utilizat. Produsul face parte din gama Harmony XB5, seria de elemente de control industrial recunoscută pe scară largă a Schneider Electric. Designul încastrat se potrivește într-un orificiu de montare cu diametrul de 30 mm, iar butonul negru, fără marcaje, conferă un aspect elegant și minimalist suprafețelor de control. Dimensiunea recomandată a orificiului pentru instalare este de Ø30,75 mm (cu o toleranță de Ø30,5 +0,5 mm). Inelul de fixare al butonului este fabricat din plastic, iar întreaga unitate necesită doar 55 mm adâncime în spatele panoului atunci când este asamblată. Una dintre cele mai importante caracteristici ale XB5FA21 este funcționarea cu revenire prin arc, ceea ce înseamnă că butonul revine automat la poziția normală după eliberare. Comutatorul are un contact NO (normal deschis) care se închide când butonul este apăsat. Tipul de contact este cu rupere lentă, ceea ce este deosebit de avantajos pentru anumite aplicații de control. Conectarea se realizează cu borne cu șurub care pot gestiona în mod flexibil diferite dimensiuni de cabluri: acestea sunt potrivite pentru cabluri cu o secțiune maximă de 2 x 1,5 mm² cu capete de cablu sau 1 x 0,22...2 x 2,5 mm² fără capete de cablu. Bornele sunt marcate cu ISO n°1 (13-14) pentru o identificare ușoară. În ceea ce privește parametrii tehnici, XB5FA21 are caracteristici remarcabile: flux termic convențional de 10 A măsurat în aer liber, tensiune nominală de izolație de 600 V (la gradul de poluare 3) și rezistență nominală la tensiune de impuls de 6 kV. Valorile nominale ale curentului de funcționare în modul AC-15 sunt: 3A la 240V, 6A la 120V și 1,2A la 600V; În modul DC-13: 0,1 A la 600 V, 0,27 A la 250 V și 0,55 A la 125 V. Durata de viață mecanică este extrem de mare, de 10 milioane de cicluri de comutare, în timp ce durata de viață electrică este de 1 milion de cicluri în diverse condiții de încărcare. Forța de acționare a butonului este de 3,8 N pentru a schimba starea electrică, iar cursa totală de acționare este de 4,3 mm, din care 2,6 mm sunt necesari pentru a schimba starea electrică. Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o durată de viață lungă și proprietăți electrice excelente. Produsul este protejat împotriva scurtcircuitelor de o siguranță de tip 10A gG.

Schneider Electric Harmony XB5 - XB5FA21 - buton complet din plastic pentru montare încastrată, Ø30, retur, 1NO, negru date tehnice

Caracteristici principale

Familia de produse: Harmony XB5

Tipul produsului sau componentului: Buton

Denumirea scurtă a dispozitivului: XB5F

Compatibilitatea produsului: ZBYF2101, ZBYF4101, ZBYF6101, ZBYF6102, ZBZF32, ZBZF33, ZB4FBZ007

Material cadru: Plastic, plastic gri închis

Tip cap: Încorporat, încastrat

Material inel de fixare: Plastic

Diametru de montare: 30,5 mm

Cantitate minimă de comandă: 1

Formă cap unitate de semnalizare: Rotundă

Tip acționare: Revenire cu arc

Profil acționare: Negru, încastrat, nemarcat

Tip și compoziție contact: 1 NO

Funcționare contact: Întrerupere lentă

Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² cu papuci de cablu, conform IEC 60947-1; Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu, conform IEC 60947-1; Terminale cu șurub, >= 1 x 0,22 mm² fără capăt de cablu, conform IEC 60947-1

Informații suplimentare

Înălțime: 42 mm

Lățime: 36,6 mm

Adâncime: 55 mm

Descrierea terminalelor ISO n°1 (13-14)NO

Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m

Utilizarea contactelor: Contacte standard

Deschidere pozitivă: Niciuna

Cursă de acționare: 2,6 mm (fără schimbare electrică de stare), 4,3 mm (cursă completă)

Forță de acționare: 3,8 N fără schimbare electrică de stare

Durată de viață mecanică: 10.000.000 de cicluri

Cuplu de strângere: 0,8…1,2 N·m conform IEC 60947-1

Forma capului șurubului: Compatibilă cu șurubelnița Philips 1, compatibilă cu șurubelnița Pozidriv 1, compatibilă cu șurubelnița plată Ø 4 mm, compatibilă cu șurubelnița plată Ø 5,5 mm Material contact: Aliaj de argint (Ag/Ni)

Protecție la scurtcircuit: siguranță cu cartuș de 10 A, tip gG, conform IEC 60947-5-1

Curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1

Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1

Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1

Curent nominal de funcționare

3 A 240 V, AC-15, A600 conform IEC 60947-5-1

6 A 120 V, AC-15, A600 conform IEC 60947-5-1

0,1 A 600 V, DC-13, Q600 conform IEC 60947-5-1

0,27 A 250 V, DC-13, Q600 conform IEC 60947-5-1

0,55 A 125 V, DC-13, Q600 conform IEC 60947-5-1

1,2 A 600 V, AC-15, A600 conform IEC 60947-5-1

Durată de viață electrică

1.000.000 de cicluri AC-15, 2 A la 230 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C

1.000.000 cicluri AC-15, 3 A la 120 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C

1.000.000 cicluri AC-15, 4 A la 24 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C

1.000.000 cicluri DC-13, 0,2 A la 110 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C

1.000.000 cicluri DC-13, 0,5 A la 24 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C

Caracteristici de mediu

Grad de protecție: TH Temperatura ambiantă de depozitare: -40 până la 70 °C Temperatura ambiantă de funcționare: -40 până la 70 °C Categoria de supratensiune: Clasa II conform IEC 60536 Grad de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529; Tip 13, Tip 12, Tip 4, Tip 4X conform UL 50 E

Grad de protecție NEMA: NEMA 13, NEMA 4X

Grad de protecție IK: IK03 conform IEC 50102

Standarde și certificări

Standarde: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1, ISO 22196:2011, ISO 21702

Certificări de produs: listat UL, CSA

Rezistență la vibrații și șocuri

Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6, 2 mm vârf-vârf (f= 2…10 Hz) conform IEC 60068-2-6

Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 25 gn (durată = 6 ms) 1000 de impacturi pe fiecare axă conform IEC 60068-2-27.

Date

Lățime

53 mm

Lungime

88 mm

Înălțime

43 mm

EAN prezentat

3606481360458

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

43 g/bucată

Numar articol

3606481360458
