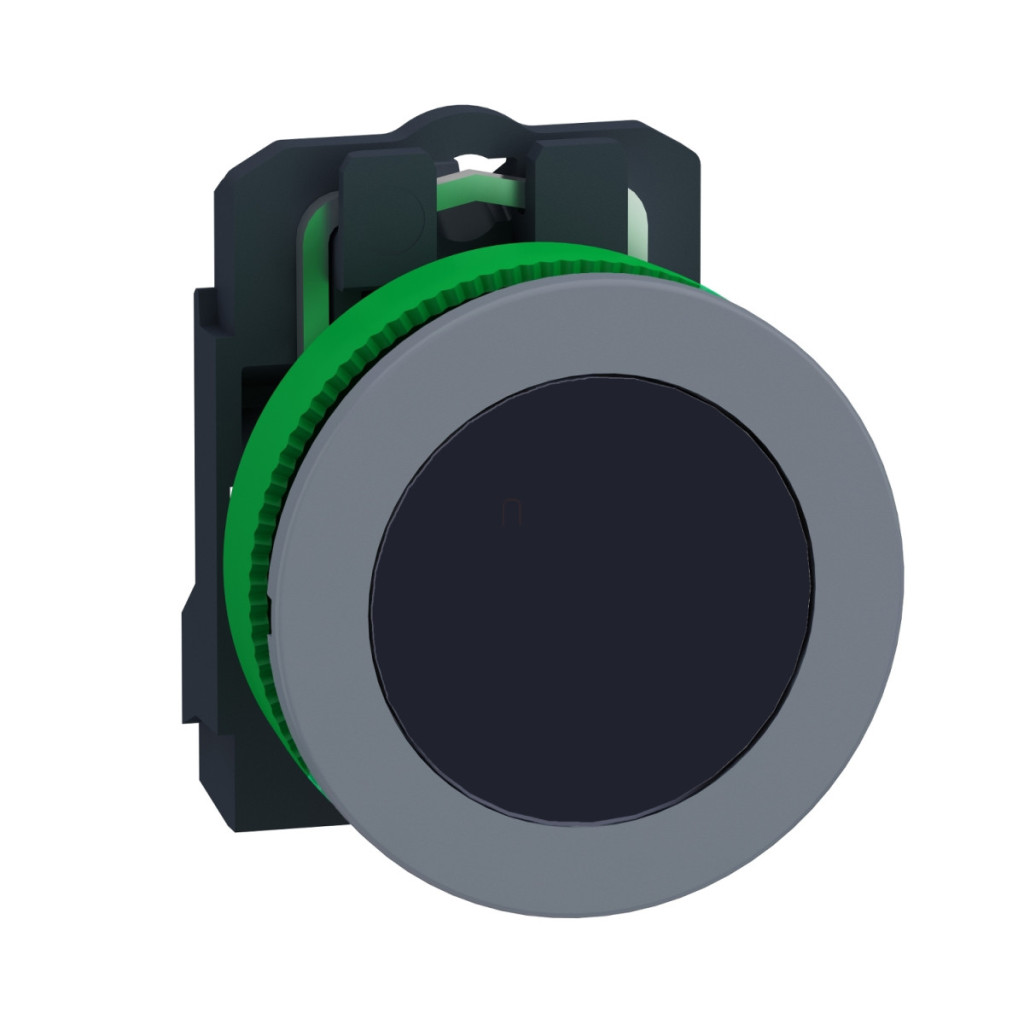

Butonul Schneider Electric Harmony XB5 seria XB5FA21C0 este un comutator industrial de calitate profesională, conceput special pentru aplicații industriale și instalare în panouri de control. Acest buton complet, cu montare încastrată, are un design robust și o funcționare fiabilă, fiind ideal pentru utilizarea în medii industriale. Produsul include un buton cu un inel din plastic gri care se potrivește într-un orificiu de montare de 30 mm, cu o suprafață de apăsare neagră, nemarcată. Butonul are un design estetic și funcțional, deoarece designul încastrat asigură că nu iese prea mult din suprafața panoului, rămânând în același timp ușor accesibil și operabil. Mecanismul cu arc de revenire asigură revenirea automată a butonului la poziția inițială după acționare, ceea ce este ideal pentru aplicații în care este necesară comutarea momentană. Butonul are 1 contact NO (normal deschis), ceea ce îl face extrem de versatil pentru utilizarea în diverse sarcini de control. Terminalele cu șurub permit o cablare ușoară și sigură, acceptând utilizarea mai multor dimensiuni de cabluri: <= 2 x 1,5 mm² cablu cu capete de cablu, 1 x 0,22...2 x 2,5 mm² fără capăt de cablu sau >= 1 x 0,22 mm² fără capăt de cablu, în conformitate cu IEC 60947-1. Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate electrică excelentă și o durată lungă de viață. Butonul Schneider Electric XB5FA21C0 are caracteristici mecanice și electrice remarcabile. Are o durată de viață mecanică impresionantă de 10 milioane de cicluri de comutare, în timp ce durata de viață electrică este de 1 milion de cicluri în diverse condiții de încărcare. Produsul are o cursă de funcționare de 2,6 mm (până când contactul NO își schimbă starea) și o cursă totală de 4,3 mm, cu o forță de acționare de 3,8 N. Acest design mecanic precis contribuie la o funcționare fiabilă și la o experiență plăcută pentru utilizator. Butonul este extrem de rezistent la influențele mediului, are un grad de protecție IP66 și IP67 conform IEC 60529 și îndeplinește, de asemenea, cerințele NEMA 13 și NEMA 4X. Acest nivel ridicat de protecție permite utilizarea sa în medii umede, prăfuite sau în alte medii dificile. În plus, produsul poate rezista la spălarea cu presiune înaltă (7000000 Pa, 55 °C, distanță de 0,1 m), ceea ce este deosebit de util în medii în care este necesară curățarea regulată. Intervalul de temperatură de funcționare este de -40...+70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Produsul are, de asemenea, parametri electrici remarcabili: flux termic convențional în aer liber de 10 A, tensiune nominală de izolație de 600 V (grad de poluare 3) și tensiune nominală de impuls de 6 kV conform IEC 60947-1. Valorile nominale ale curentului de funcționare sunt: 3 A la 240 V (AC-15), 6 A la 120 V (AC-15) și funcționează fiabil și la diferite valori de curent continuu. Butonul este conform cu o serie de standarde internaționale, inclusiv IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 nr. 14 și JIS C8201-1, și este certificat UL și CSA.
Schneider Electric Harmony XB5 - Date tehnice XB5FA21C0
Date de bază
Familia de produse: Harmony XB5
Tipul produsului: Buton apăsat
Denumire scurtă a produsului: XB5F
Compatibilitate produs: ZBYF2101, ZBYF4101, ZBYF6101, ZBYF6102, ZBZF32, ZBZF33, ZB4FBZ007
Caracteristici mecanice
Material inel: Plastic, culoare gri
Tip cap: Încastrat
Material inel de fixare:Plastic
Diametru de montare: 30,5 mm
Forma capului unității de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Negru, încastrat, nemarcat / alb, încastrat, nemarcat
Cursa de acționare: 2,6 mm (când contactul NO își schimbă starea), 4,3 mm (cursă completă)
Forță de acționare: 3,8 N când contactul NO își schimbă starea
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N·m conform IEC 60947-1
Caracteristici electrice
Tipul și compoziția contactului: 1 NO
Funcționarea contactului: Întrerupere lentă
Conexiuni - blocuri terminale:Blocuri terminale cu șurub, capăt de cablu <= 2 x 1,5 mm² conform IEC 60947-1. Material contact: Aliaj de argint (Ag/Ni). Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1. Siguranță de tip gG de 10 A conform IEC 60947-5-1
Flux termic convențional în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V (AC-15), 6 A la 120 V (AC-15), 0,1 A la 600 V (DC-13) 1.000.000 de cicluri în diverse condiții de încărcare
Caracteristici de mediu
Grad de protecție: IP66 și IP67 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, de la o distanță de 0,1 m
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Conformitate și certificări
Standarde: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: Listat UL, CSA
Caracteristici fizice
Înălțime: 42 mm
Lățime: 36,6 mm
Adâncime: 55 mm
Descrierea blocului terminal Nr. ISO: (13-14)NO
