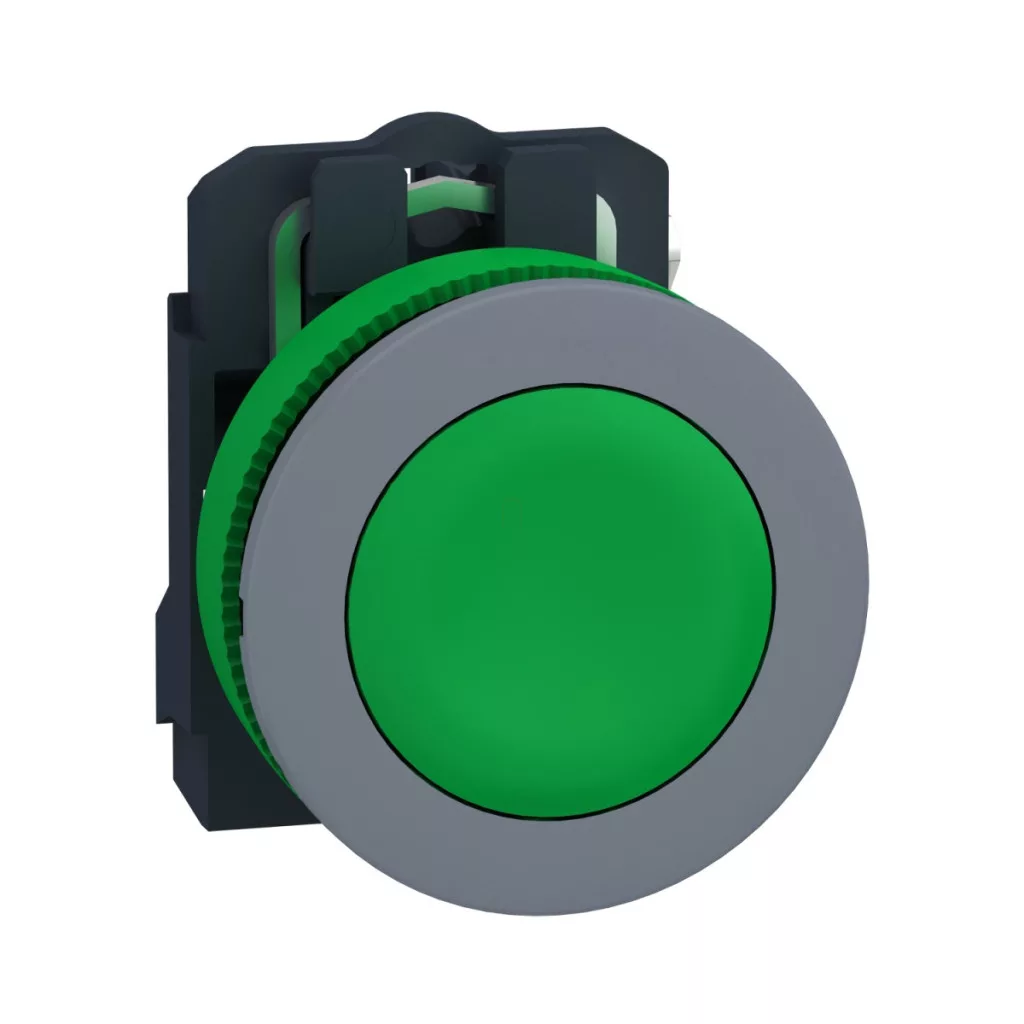

Butonul Schneider Electric Harmony XB5FA31C0 este un element de control profesional de înaltă calitate, care poate fi utilizat într-o gamă largă de aplicații industriale. Acest buton din plastic verde, cu diametrul de 30 mm, montat pe panou, cu ramă gri, se potrivește bine cu designul panourilor de control moderne. Produsul face parte din populara familie de produse Harmony XB5 de la Schneider Electric, special concepută pentru aplicații industriale. XB5FA31C0 este un comutator cu revenire prin arc, ceea ce înseamnă că revine automat la poziția inițială după ce a fost apăsat. Contactul său este de tip 1NO (normal deschis), adică închide circuitul când este acționat și îl deschide când butonul este eliberat. Butonul are un design încastrat și nu este marcat. Produsul este ideal pentru utilizarea în panouri de control industriale, mașini, echipamente, sisteme de automatizare și alte interfețe de control. Este recomandat în special pentru medii în care sunt necesare fiabilitate, durabilitate și feedback vizual clar. Culoarea verde este utilizată în mod obișnuit în sistemele industriale pentru a indica pornirea, activarea sau starea normală de funcționare. Parametrii tehnici ai butonului XB5FA31C0 sunt impresionanți. Inelul de fixare este din plastic, iar rama este, de asemenea, din plastic cu un strat de acoperire gri. Diametrul de montare este de 30,5 mm, compatibil cu majoritatea panourilor de comutare standard. Comutatorul are 1 contact NO (normal deschis) cu funcționare cu întrerupere lentă. Conectarea se realizează cu borne cu șurub, care sunt potrivite pentru cabluri cu o secțiune transversală de până la 2 x 1,5 mm² cu capete de cablu în conformitate cu IEC 60947-1, sau cabluri cu o secțiune transversală de 1 x 0,22...2 x 2,5 mm² fără capete de cablu. Produsul are dimensiuni compacte: înălțime 42 mm, lățime 36,6 mm și adâncime 55 mm. Punctele de conectare ale contactelor sunt conforme cu standardul ISO n°1 (13-14)NO. O caracteristică specială este rezistența sa la spălarea cu presiune înaltă, până la 7000000 Pa la 55 °C, de la o distanță de 0,1 metri. Acest lucru este deosebit de util în mediile industriale în care echipamentele sunt curățate în mod regulat. De asemenea, excelează în ceea ce privește durabilitatea mecanică, rezistând la 10.000.000 de cicluri de comutare fără defecte. Cuplul de strângere al șuruburilor este între 0,8 și 1,2 Nm, ceea ce este optim conform standardului IEC 60947-1. Designul capului șurubului permite utilizarea mai multor tipuri de șurubelnițe: poate fi asamblat cu șurubelnițe Phillips (Philips nr. 1, Pozidriv nr. 1) sau plate (Ø 4 mm sau Ø 5,5 mm). Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate excelentă și o durată lungă de viață. Protecția împotriva scurtcircuitelor poate fi asigurată de o siguranță de tip gG de 10 A, în conformitate cu IEC 60947-5-1. Curentul termic convențional măsurat în aer liber este de 10 A, tensiunea nominală de izolație este de 600 V (la gradul de poluare 3) conform IEC 60947-1, în timp ce tensiunea nominală de rezistență la impulsuri este de 6 kV conform aceluiași standard. Butonul poate fi utilizat pentru diferite curenți și tensiuni de funcționare: în categoria AC-15 la 3 A la 240 V, 6 A la 120 V, 1,2 A la 600 V și în categoria DC-13 la 0,1 A la 600 V, 0,27 A la 250 V, 0,55 A la 125 V – toate în conformitate cu IEC 60947-5-1. Durata de viață electrică este, de asemenea, remarcabilă: 1.000.000 de cicluri în diverse condiții de încărcare, de exemplu, în categoria AC-15 la 2 A la 230 V, cu o frecvență de funcționare mai mică de 3.600 pe oră și un factor de încărcare de 0,5.
Schneider Electric Harmony XB5 - XB5FA31C0 date tehnice
Caracteristici generale
Tipul produsului: Buton apăsat
Familia de produse: Harmony XB5
Denumire scurtă a dispozitivului: XB5F
Profil operator: Verde, neted, nemarcat
Material bezl: Plastic acoperit cu strat gri
Design cap: Încastrat
Material inel de fixare: Plastic
Diametru de montare: 30,5 mm
Funcționare și contacte
Tip operator: Revenire cu arc
Tip și compoziție contact: 1 NO
Funcționare contact: Deschidere lentă Material contact: Aliaj de argint (Ag/Ni) Cursă de funcționare: 2,6 mm (schimbare electrică contact NO) Cursă totală de funcționare: 4,3 mm Forță de acționare: 3,8 N pentru schimbare electrică contact NO 4,3 mm Forță de funcționare: 3,8 N pentru comutarea electrică a contactului NO <= 2 x 1,5 mm² conductor cu capăt de cablu conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² conductor fără capăt de cablu conform IEC 60947-1
Descrierea terminalelor: ISO n°1 (13-14)NO
Tip cap șurub: Phillips (Philips nr. 1, Pozidriv nr. 1), plat (Ø 4 mm sau Ø 5,5 mm)
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Caracteristici electrice
Curent termic convențional: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Durabilitate
Durată de viață mecanică: 10.000.000 de cicluri
Durată de viață electrică: 1.000.000 de cicluri AC-15, 2 A la 230 V, <3600 cicluri pe oră, factor de încărcare: 0,5
10.000.000 cicluri AC-15, 3 A la 120 V, <3600 cicluri pe oră, factor de încărcare: 0,5
10.000.000 cicluri AC-15, 4 A la 24 V, <3600 cicluri pe oră, factor de încărcare: 0,5
1.000.000 cicluri DC-13, 0,2 A la 110 V, <3600 cicluri pe oră, factor de încărcare: 0,5
1.000.000 cicluri DC-13, 0,5 A la 24 V, <3600 cicluri pe oră, factor de încărcare: 0,5
Condiții de mediu
Protecție IP: IP66 conform IEC 60529, IP67
Protecție NEMA: NEMA 13, NEMA 4X
Protecție IK: IK03 conform IEC 50102
Temperatura ambiantă de funcționare: -40...70 °C
Temperatura ambiantă pentru depozitare: -40...70 °C
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă conform IEC 60068-2-27
25 gn (durată = 6 ms) 1000 de impacturi pe fiecare axă conform IEC 60068-2-27
Conformitate și certificări
Standarde: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1 Certificări de produs: listat UL, CSA Categorie de supratensiune: Clasa II conform IEC 60536
