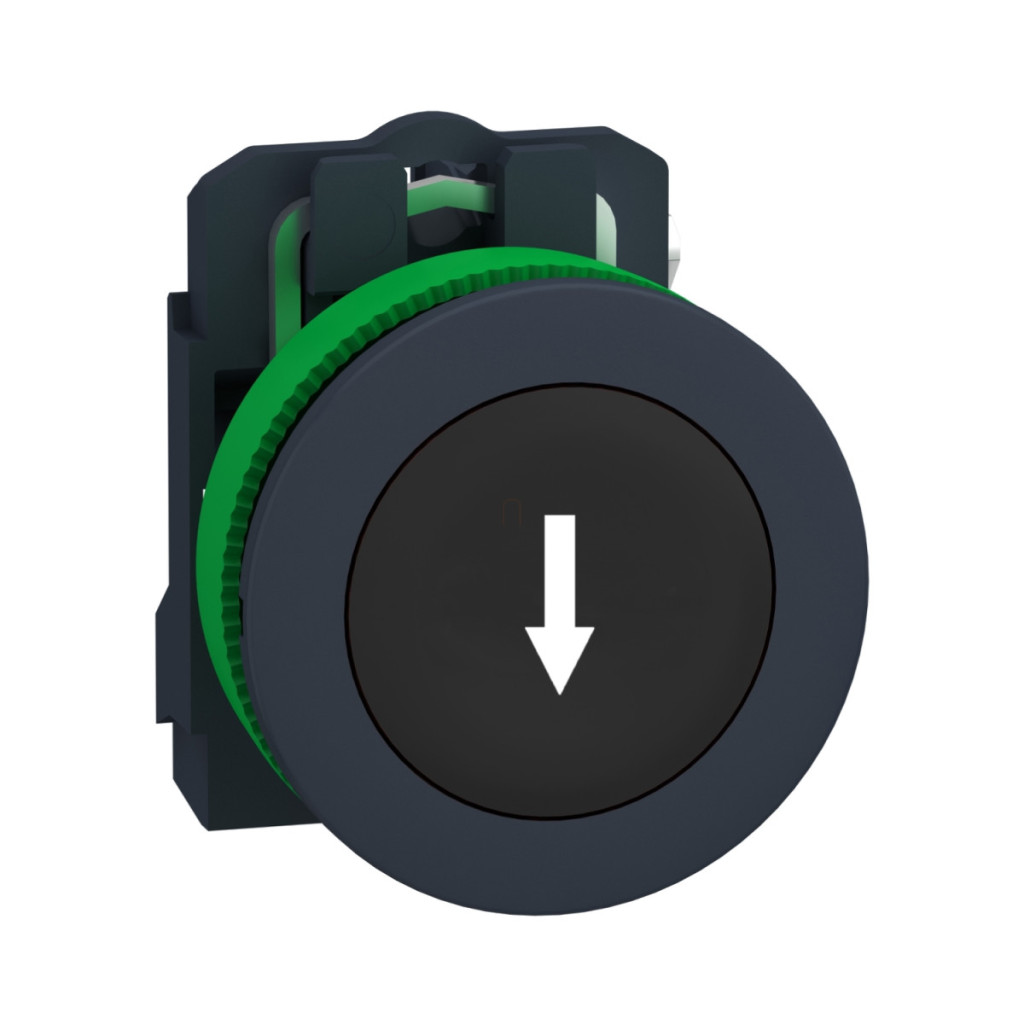

Butonul Schneider Electric Harmony XB5FA3351 este un element de control profesional de înaltă calitate, dezvoltat pentru utilizare în medii industriale. Acest buton de comandă negru, cu diametrul de 30 mm, cu carcasă din plastic, încastrat, are marcajul DOWN ARROW (SĂGEATĂ ÎN JOS) și conține 1 contact NO (normal deschis). Ca parte a familiei de produse Harmony XB5, acest buton cu revenire prin arc este ideal pentru instalarea în panouri de control, mașini și echipamente unde sunt necesare funcționarea fiabilă, recunoașterea ușoară și durata lungă de viață. Butonul negru încastrat are o marcare albă cu săgeată în jos, care face funcția clară pentru operator. Butonul XB5FA3351 este compatibil cu o serie de accesorii, cum ar fi ZBYF2101, ZBYF4101, ZBYF6101, ZBYF6102, ZBZF32, ZBZF33 și ZB4FBZ007, ceea ce îl face flexibil pentru utilizare într-o varietate de aplicații. Parametrii tehnici ai XB5FA3351 sunt impresionanți. Colierul de montare al butonului este fabricat din plastic și are un diametru de montare de 30,5 mm. Produsul are contacte de primă clasă echipate cu terminale cu șurub și poate acomoda cabluri cu o secțiune transversală de până la 2 x 1,5 mm² cu manșoane (conform IEC 60947-1) sau 1 x 0,22...2 x 2,5 mm² secțiune transversală fără manșoane. Cursa de acționare este de 2,6 mm până când contactul NO își schimbă starea, iar cursa totală de acționare este de 4,3 mm. Forța necesară pentru acționare este de 3,8 N. Durabilitatea mecanică a butonului este remarcabilă: 10 milioane de cicluri de comutare. Produsul poate rezista la spălarea cu presiune înaltă de până la 7000000 Pa la 55 °C de la o distanță de 0,1 m, ceea ce îl face ideal pentru utilizarea în medii în care este necesară curățarea regulată. Gradul său de protecție IP este IP66, IP67, IP69 și IP69K, ceea ce oferă o protecție remarcabilă împotriva prafului și a apei. În plus, este conform cu clasele de protecție Tip 12, Tip 13, Tip 4 și Tip 4X conform UL 50 E. Parametrii săi electrici sunt, de asemenea, impresionanți: curent termic convențional de 10 A (Ith) măsurat în aer liber, tensiune nominală de izolație de 600 V (Ui) pentru gradul de poluare 3 și tensiune nominală de impuls de 6 kV (Uimp). Curentul său de funcționare (Ie) în categoria de aplicație AC-15 este de 3 A la 240 V, 6 A la 120 V și 1,2 A la 600 V. În categoria de aplicații DC-13, 0,1 A la 600 V, 0,27 A la 250 V și 0,55 A la 125 V. Durată de viață electrică de 1 milion de cicluri de comutare în diverse condiții de încărcare. Butonul respectă mai multe standarde internaționale, inclusiv CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1, ISO 22196:2011 și ISO 21702. De asemenea, are certificări UL, CSA, CCC și EAC, care sporesc și mai mult fiabilitatea și aplicabilitatea sa pe diverse piețe. Butonul Schneider Electric XB5FA3351 este o alegere excelentă pentru mediile industriale în care sunt necesare comenzi fiabile, durabile și ușor de identificat. În ciuda dimensiunilor reduse, produsul este extrem de durabil și poate rezista chiar și la cele mai dure condiții de mediu, inclusiv vibrații și șocuri mecanice.
Date tehnice buton Schneider Harmony XB5
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Buton
Denumire scurtă a dispozitivului: XB5F
Compatibilitate produs: ZBYF2101, ZBYF4101, ZBYF6101, ZBYF6102, ZBZF32, ZBZF33, ZB4FBZ007
Material placă frontală: Plastic, plastic gri închis
Tip cap: Încastrat
Material colier de montare: Plastic
Diametru de montare: 30,5 mm
Cantitate minimă de vânzare: 1
Forma capului unității de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Negru încastrat, deschidere în jos (alb)
Tipul și compoziția contactului: 1 NO
Funcționarea contactului: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1; Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Informații suplimentare
Înălțime: 42 mm
Lățime: 36,6 mm
Adâncime: 55 mm
Descrierea terminalului ISO n°1: (13-14)NO
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: Niciuna
Cursă de acționare: 2,6 mm (fără schimbare de stare electrică NO), 4,3 mm (cursă completă)
Forță de acționare: 3,8 N fără schimbare de stare electrică NO
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Formă cap șurub: Cu cap cruciform, compatibil cu șurubelnița Philips 1; în formă de cruce, compatibil cu șurubelnița Pozidriv 1; cu fantă, compatibil cu șurubelnița plată de 4 mm; Cu fantă, compatibilă cu șurubelnița plată de 5,5 mm
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
[Ith] curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1
[Ui] tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
[Uimp] tensiune nominală de rezistență la impuls: 6 kV conform IEC 60947-1
[Ie] curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1; 6 A la 120 V, AC-15, A600 conform IEC 60947-5-1; 0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1; 0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1; 0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1; 1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Durată de viață electrică
1.000.000 de cicluri AC-15, 2 A la 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C
1.000.000 de cicluri AC-15, 3 A la 120 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C
1.000.000 cicluri AC-15, 4 A la 24 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C
1.000.000 cicluri DC-13, 0,2 A la 110 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C
1.000.000 cicluri DC-13, 0,5 A la 24 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C
Fiabilitate electrică
Λ < 10exp(-6) 5 V și 1 mA într-un mediu curat conform IEC 60947-5-4
Λ < 10exp(-8) La 17 V și 5 mA într-un mediu curat conform IEC 60947-5-4
Caracteristici de mediu
Tratament de protecție: TH
Temperatura de depozitare a aerului ambiant: -40...70 °C
Temperatura de funcționare a aerului ambiant: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529, IP69 conform IEC 60529, IP69K conform ISO 20653, tip 13 conform UL 50 E, tip 12 conform UL 50 E, tip 4 conform UL 50 E, Tip 4X conform UL 50 E
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1, ISO 22196:2011, ISO 21702
Certificări de produs: listat UL, CSA, CCC, EAC. Caracteristici mecanice Rezistență la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6, 2 mm vârf-vârf (f= 2...10 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27, 25 gn (durată = 6 ms) pentru 1000 de impacturi pe fiecare axă conform IEC 60068-2-27.
