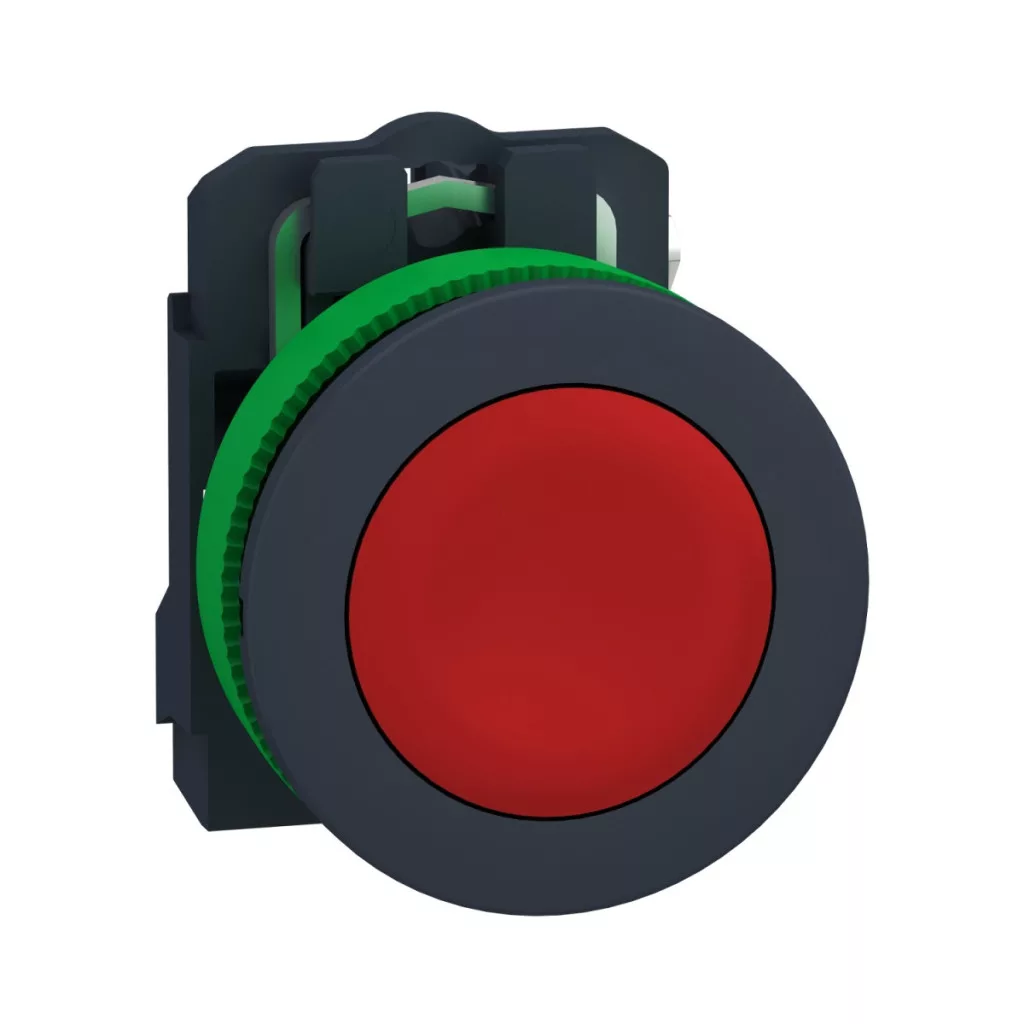

Gama de produse Schneider Electric Harmony XB5 Butonul XB5FA42 este un element de comutare versatil, montat încastrat, conceput pentru utilizare industrială de înaltă calitate. Acest buton roșu, cu diametrul de 30 mm, din plastic, din seria Harmony XB5, are un mecanism de revenire cu arc și un design 1NC (un singur contact normal închis). Butonul XB5FA42 se remarcă prin durabilitate și fiabilitate. Produsul are o durată de viață mecanică de 10 milioane de cicluri de comutare, ceea ce reprezintă o valoare remarcabilă pentru aplicații industriale. Durata de viață electrică a butonului este, de asemenea, remarcabilă în diferite tipuri de sarcină: în categoria AC-15, producătorul garantează 1 milion de cicluri de comutare la 2A la 230V și 3A la 120V. Această durată de viață remarcabilă asigură că XB5FA42 va continua să funcționeze în mod fiabil pentru o lungă perioadă de timp, chiar și în condiții de utilizare intensivă. În ceea ce privește parametrii tehnici, este de remarcat gama largă de protecție a produsului: IP66, IP67, IP69, IP69K și, de asemenea, este conform cu standardele NEMA 13 și NEMA 4X. Acest lucru înseamnă că este complet rezistent la praf, apă și chiar la spălarea cu presiune înaltă (până la 7000000 Pa la 55 °C). Comutatorul necesită o forță de 3,5 N pentru a funcționa și are o cursă totală de 4,3 mm, din care 1,5 mm este necesară pentru schimbarea stării electrice. Produsul poate fi utilizat într-un interval de temperatură de la -40 °C la +70 °C, ceea ce asigură o aplicabilitate excelentă chiar și în condiții de mediu variabile. XB5FA42 are, de asemenea, o rezistență remarcabilă la impact: poate rezista la o accelerație de până la 30 g timp de 18 ms într-o jumătate de undă sinusoidală și la o accelerație de 50 g timp de 11 ms, conform standardului IEC 60068-2-27. Butonul Schneider Electric XB5FA42 este conectat folosind terminale cu șurub, care pot acomoda cabluri cu o secțiune transversală de până la 2x1,5 mm² cu manșoane sau 1x0,22...2x2,5 mm² fără manșoane, în conformitate cu standardul IEC 60947-1. Diametrul de instalare este de 30,5 mm, lățimea totală a produsului este de 36,6 mm, înălțimea este de 42 mm, iar adâncimea este de 55 mm. Produsul este compatibil cu o serie de accesorii, inclusiv produse cu denumirile ZBYF2101, ZBYF4101, ZBYF6101, ZBYF6102, ZBZF32, ZBZF33 și ZB4FBZ007, ceea ce mărește gama de aplicații posibile. Comutatorul cu buton XB5FA42 are calitatea fiabilă Schneider Electric și certificările UL și CSA, ceea ce îl face o alegere ideală pentru panouri de control industriale, interfețe de mașini sau orice aplicație în care funcționarea fiabilă și durabilitatea sunt importante.
Schneider Electric Harmony XB5 - Date tehnice XB5FA42
Caracteristici principale ale produsului
Familia de produse: Harmony XB5
Tipul produsului: Buton
Denumirea scurtă a dispozitivului: XB5F
Design: Încastrat, plastic, roșu, nemarcat, 30 mm, cu revenire prin arc, 1NC
Parametri tehnici
Material panou frontal: Plastic, plastic gri închis
Tip cap: Încastrat
Material inel de fixare: Plastic
Diametru de instalare: 30,5 mm
Profil actuator: Roșu, încastrat, nemarcat
Tip și compoziție contact: 1 NC
Funcționare contact: Întrerupere lentă
Conexiune: Terminale cu șurub, ≤ 2 x 1,5 mm² cu manșoane conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără manșoane conform IEC 60947-1
Dimensiuni
Înălțime: 42 mm
Lățime: 36,6 mm
Adâncime: 55 mm
Caracteristici de funcționare
Distanța între borne ISO n°1: (21-22)NC
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: Conform IEC 60947-5-1 Anexa K
Cursă de funcționare: 1,5 mm (NC pentru comutare electrică)
4,3 mm (cursă completă)
Forță de funcționare: 3,5 N NC pentru comutare electrică
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Formă cap șurub: Phillips (compatibil cu șurubelnița Philips nr. 1)
Phillips (compatibil cu șurubelnița Pozidriv nr. 1)
Cu fantă (compatibil cu șurubelnița plată cu diametrul de 4 mm)
Cu fantă (compatibilă cu șurubelnița plată cu diametrul de 5,5 mm)
Materialul contactului: Aliaj de argint (Ag/Ni)
Caracteristici electrice
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional în aer liber [Ith]: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]: 3 A 240 V, AC-15, A600 conform IEC 60947-5-1
6 A 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A 600 V, AC-15, A600 conform IEC 60947-5-1
Condiții de mediu
Tip de protecție: TH
Temperatură de depozitare: -40...70 °C
Temperatură de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529
Tip 13, Tip 12, Tip 4, Tip 4X conform UL 50 E
Clasa de protecție NEMA: NEMA 13, NEMA 4X
Clasa de rezistență la impact IK: IK03 conform IEC 50102
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) 1000 de șocuri pe fiecare axă conform IEC 60068-2-27
Certificate și standarde
Standarde: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1, ISO 22196:2011, ISO 21702
Certificări de produs: Listat UL, CSA
