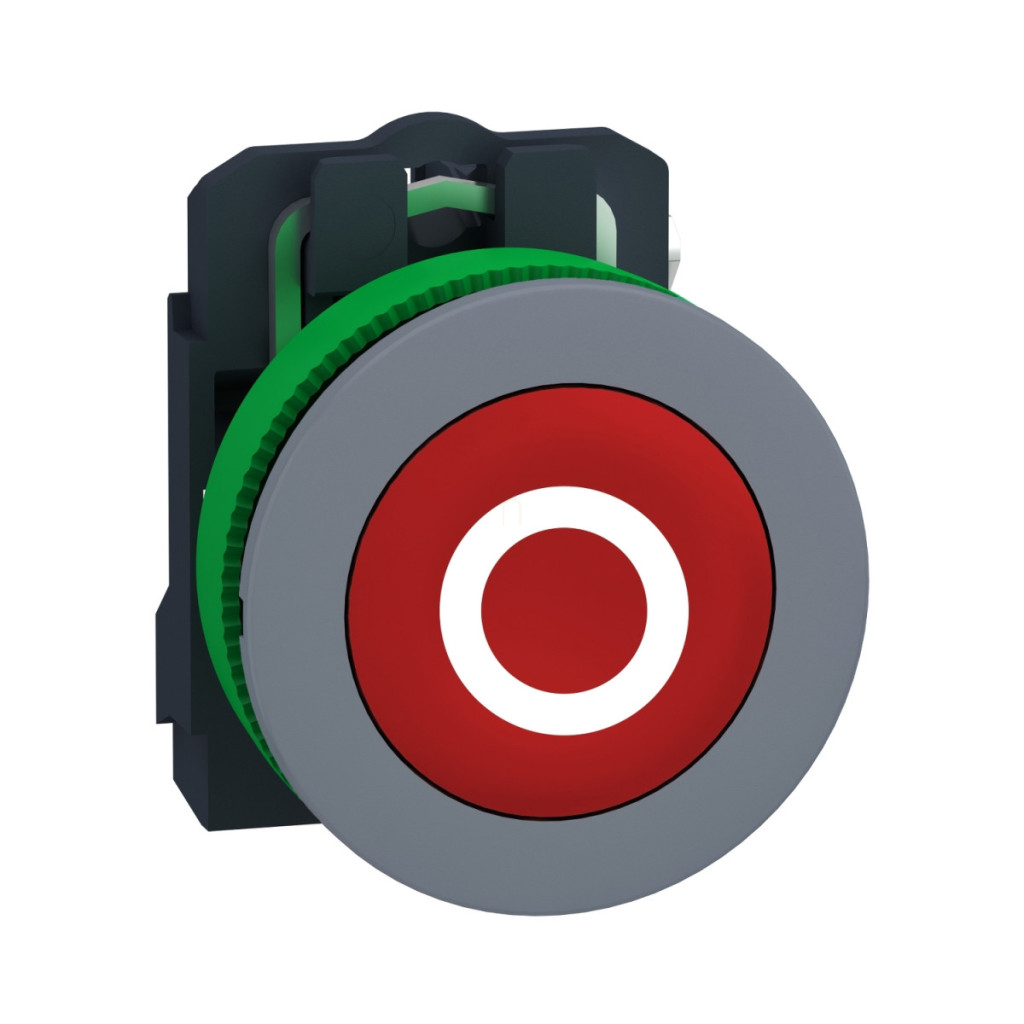

Butonul XB5FA4322C0 din gama de produse Schneider Electric Harmony XB5 este un dispozitiv de control de înaltă calitate, conceput pentru medii industriale, care asigură o funcționare fiabilă chiar și în cele mai solicitante aplicații. Acest buton cu montare încastrată, realizat integral din plastic, este un membru recunoscut al seriei Harmony, combinând o construcție robustă cu un design ușor de utilizat. Produsul are un diametru standard de montare de 30 mm, permițând instalarea rapidă și ușoară în panourile de control industriale. Butonul are o culoare roșie distinctivă, un design încastrat cu un marcaj alb „O” înconjurat de un inel gri, asigurând o bună vizibilitate în diferite condiții de iluminare. Produsul are o funcție de revenire cu arc, ceea ce înseamnă că butonul revine automat la poziția inițială după ce a fost apăsat. Acest tip are un contact 1 NC (normal închis), ideal pentru o gamă largă de sarcini de control. Produsul este extrem de durabil, dovadă fiind durata sa de viață mecanică de 10 milioane de cicluri de comutare. Butonul are o înălțime de instalare de 42 mm, o lățime de 36,6 mm și o adâncime de 55 mm, asigurând o funcționare fiabilă în ciuda dimensiunilor sale compacte. Conectarea se face cu borne cu șurub, care sunt potrivite pentru conectarea firelor cu o secțiune maximă de 2 x 1,5 mm² cu capete de cablu sau 1 x 0,22...2 x 2,5 mm² fără capete de cablu, în conformitate cu standardul IEC 60947-1. Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate excelentă și o durată lungă de viață. Comutatorul cu buton Schneider Electric XB5FA4322C0 oferă o protecție remarcabilă: protecție IP66 și IP67 conform IEC 60529, precum și clasificări NEMA 13 și NEMA 4X, ceea ce îl face foarte rezistent la praf, umiditate și alte provocări din mediile industriale. Produsul poate rezista, de asemenea, la spălarea cu presiune înaltă de până la 7.000.000 Pa la o temperatură de 55 °C de la o distanță de 0,1 m. Forța necesară pentru acționarea butonului este de 3,5 N pentru ca contactul NC să-și schimbe starea. Cursa totală de acționare este de 4,3 mm, din care 1,5 mm este deplasarea necesară pentru a schimba starea contactului NC. Materialul de montare al produsului este plastic, iar capul produsului este fabricat din plastic acoperit cu un strat gri, ceea ce asigură un aspect estetic și o durată lungă de viață chiar și în condiții de utilizare intensivă.
Schneider Electric Harmony XB5 - XB5FA4322C0 date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Buton apăsat
Denumirea scurtă a dispozitivului: XB5F
Compatibilitate: ZBYF2101, ZBYF4101, ZBYF6101, ZBYF6102, ZBZF32, ZBZF33, ZB4FBZ007
Caracteristici fizice
Material cadru: Plastic acoperit cu strat gri
Tip cap: Încastrat încorporat
Material inel de fixare: Plastic
Diametru de montare: 30,5 mm
Formă cap unitate de semnalizare: Rotundă
Profil de funcționare: Încastrat roșu, O (alb)
Înălțime: 42 mm
Lățime: 36,6 mm
Adâncime: 55 mm
Grosime de montare: 1-6 mm
Caracteristici electrice
Tipul și compoziția contactului: 1 NC
Funcționarea contactului: Întrerupere lentă
Tipul terminalului: Cleme cu șurub, <= 2 x 1,5 mm² capete de cablu, conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu, conform IEC 60947-1
Marcaj terminal ISO n°1 (21-22)NC
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
Tensiune de izolare: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici mecanice
Durată de viață mecanică: 10.000.000 de cicluri
Durată de viață electrică: 1.000.000 de cicluri AC-15, la diverse sarcini
Cuplu de strângere: 0,8…1,2 N·m conform IEC 60947-1
Forță de acționare: 3,5 N comutare contact NC
Cursă de acționare: 1,5 mm (comutare contact NC), 4,3 mm (cursă completă)
Caracteristici de mediu
Nivel de protecție: IP66, IP67 conform IEC 60529
Clasă de protecție NEMA: NEMA 13, NEMA 4X
Clasă de protecție IK: IK03 conform IEC 50102
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Temperatură ambiantă de funcționare: -40 până la 70 °C Temperatura ambiantă de depozitare: -40 până la 70 °C Categorie de supratensiune: Clasa II conform IEC 60536 Certificate și standarde Standarde: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 1000.1-2001, CSA C22.2 Nr. 1000.1-2001-2001, CSA C22.2 Nr. 1000.1-2001-2001-2001, CSA C22.2 Nr. 1000.1-2001-2001-2001-2001, CSA C22.2 Nr. 1000.1-2001-2001-2001-2001-2001, CSA C22.2 Nr. 1000.1-2001-2001-2001-2001- UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1 Certificări de produs: listat UL, CSA
