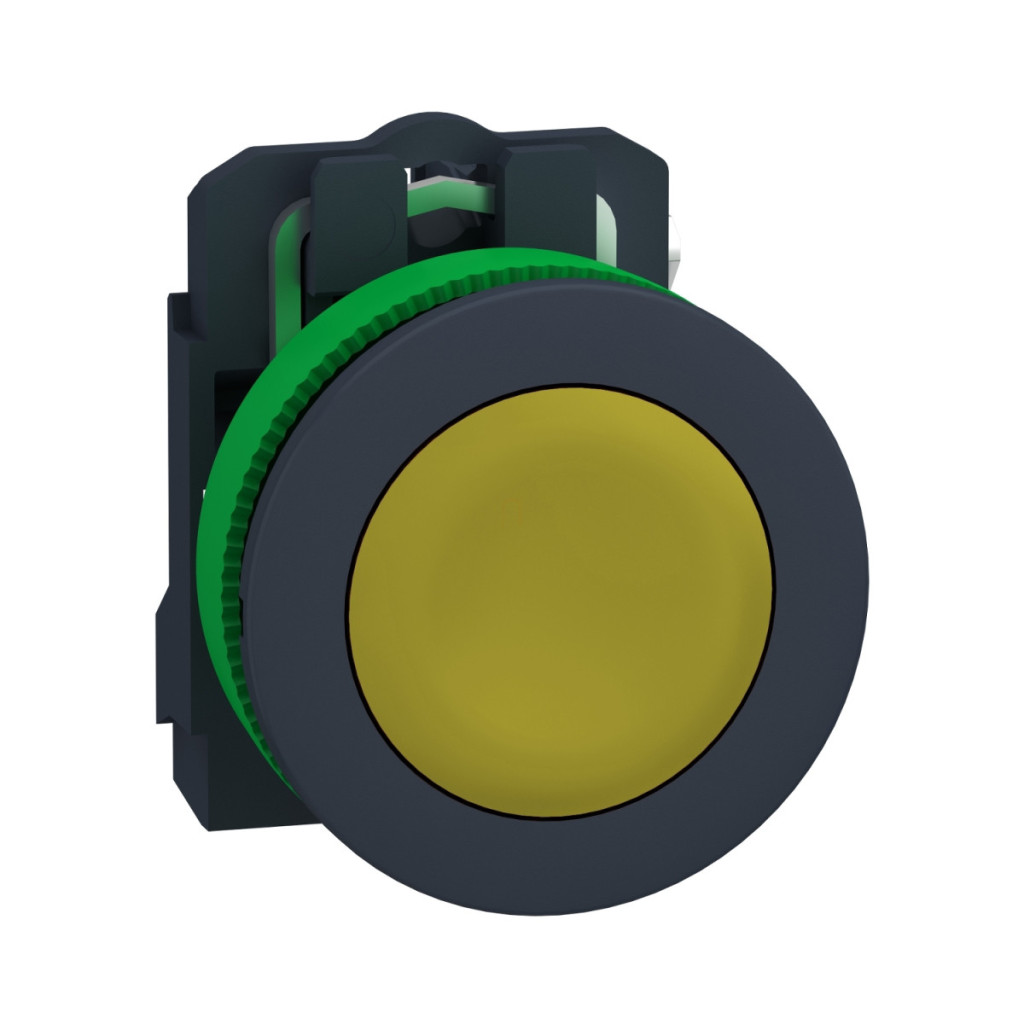

Butonul XB5FA51 din gama Harmony XB5 de la Schneider Electric este un buton industrial de înaltă calitate, încastrat, de culoare galbenă, care oferă o soluție fiabilă pentru o gamă largă de sarcini industriale de control și automatizare. Acest dispozitiv din plastic este alegerea perfectă pentru diverse mașini, echipamente și panouri de control unde funcționarea fiabilă și durata lungă de viață sunt importante. Butonul XB5FA51 are un diametru de montare de 30,5 mm, ceea ce îl face ușor de instalat în panouri de dimensiuni standard. Designul încastrat oferă un aspect elegant, în timp ce revenirea cu arc asigură revenirea butonului la poziția inițială după fiecare apăsare. Produsul este echipat cu un contact normal deschis (NO) cu o caracteristică de funcționare cu întrerupere lentă. Conectarea se realizează cu borne cu șurub care acceptă fire cu o secțiune transversală de până la 2×1,5 mm² cu capete de cablu în conformitate cu IEC 60947-1 sau fire cu o secțiune transversală de 1×0,22...2×2,5 mm² fără capete de cablu. Modelul XB5FA51 din seria Harmony XB5 se mândrește cu parametri tehnici remarcabili. O durată de viață mecanică de peste 10 milioane de cicluri și o durată de viață electrică de 1 milion de cicluri asigură funcționarea fiabilă a butonului pe termen lung, chiar și în cele mai exigente medii industriale. Produsul are o rezistență impresionantă la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m), ceea ce îl face potrivit pentru utilizare chiar și în cele mai dure condiții. Cursa de funcționare a dispozitivului este de 2,6 mm pentru a schimba starea electrică a contactului NO, iar cursa totală de funcționare este de 4,3 mm. Forța necesară pentru funcționare este de 3,8 N. Produsul are proprietăți electrice remarcabile: tensiune nominală de izolație (Ui) de 600 V, rezistență nominală la tensiune de impuls (Uimp) de 6 kV și curent termic convențional de 10 A. Curentul nominal de funcționare (Ie) în modul AC-15 este de 3 A la 240 V, 6 A la 120 V sau 1,2 A la 600 V. În modul DC-13, acesta este de 0,1 A la 600 V, 0,27 A la 250 V sau 0,55 A la 125 V. Protecția împotriva scurtcircuitelor este asigurată de o siguranță de tip gG de 10 A, în conformitate cu IEC 60947-5-1. Fiabilitatea electrică este demonstrată de Λ < 10exp(-6) la 5 V și 1 mA și Λ < 10exp(-8) la 17 V și 5 mA într-un mediu curat. Butonul Schneider Electric XB5FA51 poate fi utilizat într-un interval larg de temperaturi, de la -40 la +70 °C. Are un nivel extrem de ridicat de protecție: IP66, IP67, IP69, IP69K, precum și clasificările NEMA 13 și NEMA 4X. Rezistența sa la impact este IK03, în conformitate cu standardul IEC 50102. Rezistența sa la vibrații este de 5 gn (f= 2...500 Hz) sau 2 mm vârf-la-vârf (f= 2...10 Hz). Dispozitivul are, de asemenea, o rezistență excelentă la impact: 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) accelerație semiondă sinusoidală și 25 gn (durată = 6 ms) 1000 de impacturi de-a lungul tuturor axelor. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-1, UL 508, IEC 60947-5-4, IEC 60947-5-1 și CSA C22.2 nr. 14.
Schneider Electric Harmony XB5 - XB5FA51 - buton complet din plastic pentru montare încastrată, Ø30, retur, 1NO, galben date tehnice
Date generale
Familia de produse: Harmony XB5
Tipul produsului: Buton
Denumirea scurtă a produsului: XB5F
Compatibilitatea produsului: ZBYF2101, ZBYF4101, ZBYF6101, ZBYF6102, ZBZF32, ZBZF33, ZB4FBZ007
Caracteristici fizice și mecanice
Material placă frontală: Plastic
Culoare placă frontală: Plastic gri închis
Tip cap: Încastrat încorporat
Material inel de fixare: Plastic
Diametru de montare: 30,5 mm
Cantitate minimă de comandă: 1
Formă cap indicator: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Galben încastrat, nemarcat
Înălțime: 42 mm
Lățime: 36,6 mm
Adâncime: 55 mm
Caracteristici electrice
Tipul și compoziția contactului: 1 NO
Funcționarea contactului: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, capăt de cablu <= 2 x 1,5 mm² în conformitate cu IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu în conformitate cu IEC 60947-1
Descrierea terminalului ISO n°1: (13-14)NO
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: Niciuna
Cursă de acționare: 2,6 mm (stare electrică variabilă NO)
4,3 mm (cursă completă)
Forță de acționare: 3,8 N stare electrică variabilă NO
Durabilitate mecanică
Durabilitate mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8…1,2 N.m în conformitate cu IEC 60947-1
Caracteristici șurub
Formă cap șurub: Compatibil cu șurubelnița Philips 1
Compatibil cu șurubelnița Pozidriv 1
Compatibil cu șurubelnița plată Ø 4 mm
Compatibil cu șurubelnița plată Ø 5,5 mm
Caracteristici electrice
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță cartuș 10 A tip gG în conformitate cu IEC 60947-5-1
[Ith] curent termic convențional: 10 A în conformitate cu IEC 60947-5-1
[Ui] tensiune nominală de izolație: 600 V (grad de poluare 3) în conformitate cu IEC 60947-1
[Uimp] tensiune nominală de impuls: 6 kV în conformitate cu IEC 60947-1
[Ie] curent nominal de funcționare: 3 A la 240 V, AC-15, A600 în conformitate cu IEC 60947-5-1
6 A la 120 V, AC-15, A600 în conformitate cu IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 în conformitate cu IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 în conformitate cu IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 în conformitate cu IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 în conformitate cu IEC 60947-5-1
Durabilitate electrică
Durabilitate electrică: 1.000.000 de cicluri AC-15, 2 A la 230 V, viteză de funcționare <3600 cicluri/h, factor de încărcare: 0,5 în conformitate cu IEC 60947-5-1, Anexa C
1.000.000 de cicluri AC-15, 3 A la 120 V, viteză de funcționare <3600 cicluri/h, factor de încărcare: 0,5 în conformitate cu IEC 60947-5-1, Anexa C
1.000.000 de cicluri AC-15, 4 A la 24 V, viteză de funcționare <3600 cicluri/h, factor de încărcare: 0,5 în conformitate cu Anexa C din IEC 60947-5-1
1.000.000 cicluri DC-13, 0,2 A la 110 V, viteză de funcționare <3600 cicluri/h, factor de încărcare: 0,5 în conformitate cu Anexa C la IEC 60947-5-1
1.000.000 de cicluri DC-13, 0,5 A la 24 V, viteză de funcționare <3600 cicluri/h, factor de încărcare: 0,5 în conformitate cu IEC 60947-5-1, Anexa C. Fiabilitate electrică Fiabilitate electrică: Λ < 10exp(-6) La 5 V și 1 mA într-un mediu curat, în conformitate cu IEC 60947-5-4. La 17 V și 5 mA într-un mediu curat, în conformitate cu IEC 60947-5-4
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă pentru depozitare: -40 până la 70 °C
Temperatura ambiantă pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa II în conformitate cu IEC 60536
Grad de protecție IP: IP66 în conformitate cu IEC 60529
IP67
IP69
IP69K
Tip 13 conform UL 50 E
Tip 12 conform UL 50 E
Tip 4 conform UL 50 E
Tip 4X conform UL 50 E
Clasă de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK03 în conformitate cu IEC 50102
Standarde și certificări
Standarde: IEC 60947-1
UL 508
JIS C8201-5-1
IEC 60947-5-4
IEC 60947-5-1
CSA C22.2 Nr. 14
JIS C8201-1
ISO 22196:2011
ISO 21702
Certificări de produs: Listat UL
CSA
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2…500 Hz) în conformitate cu IEC 60068-2-6
2 mm vârf la vârf (f= 2…10 Hz) în conformitate cu IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală în conformitate cu IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală în conformitate cu IEC 60068-2-27
25 gn (durată = 6 ms) 1000 de impacturi de-a lungul tuturor axelor, în conformitate cu IEC 60068-2-27
Rezistență la spălarea cu presiune înaltă
Rezistență la spălarea cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
