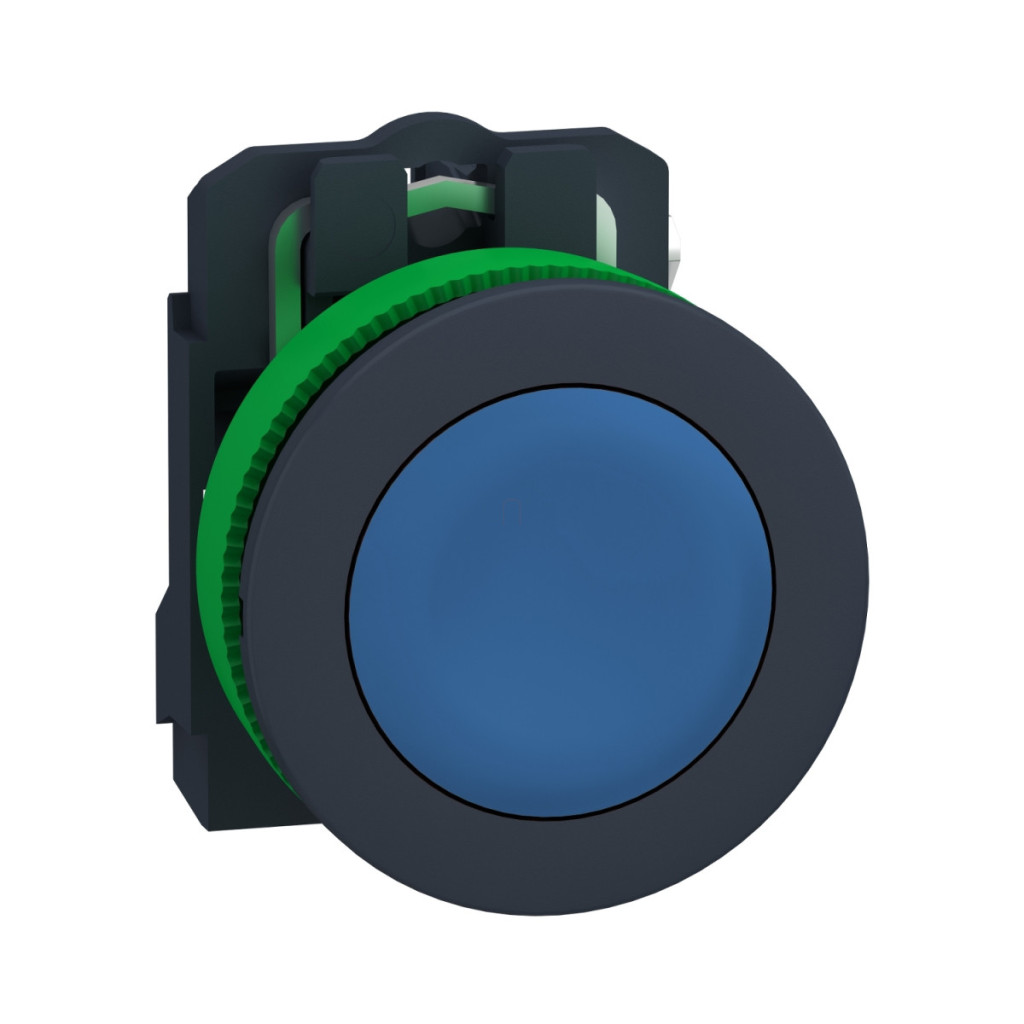

Schneider Electric Harmony XB5FA61 este un buton din plastic de înaltă calitate, montat la nivel, care funcționează fiabil chiar și în medii industriale. Acest buton albastru, cu diametrul de 30 mm, fără marcaj, are o acțiune de revenire cu arc și 1 contact NO (normal deschis), fiind ideal pentru panouri de control, mașini și echipamente industriale unde sunt necesare comenzi simple, dar fiabile. Produsul face parte din gama Harmony XB5, care include componentele de comutare fiabile ale Schneider Electric. Butonul XB5F are un design încastrat încorporat, care este albastru pentru o mai bună vizibilitate și identificare ușoară. Capul unității de control este rotund, oferind un design ergonomic pentru utilizatori. Butonul este compatibil cu mai multe accesorii, cum ar fi tipurile ZBYF2101, ZBYF4101, ZBYF6101, ZBYF6102, ZBZF32, ZBZF33 și ZB4FBZ007, permițând o extindere flexibilă în funcție de nevoile utilizatorului. Butonul Schneider Electric XB5FA61 are parametri tehnici remarcabili. Cadrul este fabricat din plastic gri închis, iar inelul de fixare este, de asemenea, fabricat din plastic, rezultând un design ușor, dar durabil. Diametrul de montare este de 30,5 mm, ceea ce permite instalarea ușoară în decupaje standard. Tipul și compoziția contactului este 1 NO (normal deschis), ceea ce asigură o funcționare cu întrerupere lentă. Conexiunile se realizează cu borne cu șurub, care pot fi utilizate cu o secțiune maximă a firului de 2 x 1,5 mm² cu capete de cablu în conformitate cu standardul IEC 60947-1, sau 1 x 0,22...2 x 2,5 mm² secțiune transversală a cablului fără capete de cablu. Terminalele sunt marcate în conformitate cu ISO n°1 (13-14)NO, ceea ce facilitează cablarea. Produsul are proprietăți de protecție excelente și este rezistent la spălarea cu presiune înaltă de până la 7000000 Pa la 55 °C de la o distanță de 0,1 metri. Durabilitatea sa mecanică este remarcabilă, cu 10 milioane de cicluri de comutare, asigurând o durată lungă de viață chiar și în condiții de utilizare intensivă. Cursa de acționare este de 2,6 mm până când contactul NO își schimbă starea, în timp ce cursa totală este de 4,3 mm. Forța necesară pentru acționare este de 3,8 N. Cuplul de strângere este de 0,8-1,2 Nm în conformitate cu IEC 60947-1, ceea ce asigură o fixare stabilă. Capul șurubului este în formă de cruce și compatibil cu șurubelnițele Philips 1, Pozidriv 1, precum și cu șurubelnițele plate Ø 4 mm și Ø 5,5 mm, astfel încât instalarea poate fi efectuată cu o varietate de scule. Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate excelentă și rezistență la uzură. Protecția împotriva scurtcircuitelor este asigurată de o siguranță de tip gG de 10 A, în conformitate cu IEC 60947-5-1. Produsul are un curent termic nominal de 10 A în aer normal. Tensiunea nominală de izolație este de 600 V (grad de poluare 3) în conformitate cu IEC 60947-1, în timp ce rezistența la tensiune de impuls este de 6 kV. Valorile curentului nominal de funcționare conform diverselor standarde sunt: 3 A la 240 V, categoria AC-15, A600; 6 A la 120 V, categoria AC-15, A600; 0,1 A la 600 V, categoria DC-13, Q600; 0,27 A la 250 V, categoria DC-13, Q600; 0,55 A la 125 V, categoria DC-13, Q600; și 1,2 A la 600 V, categoria AC-15, A600, în conformitate cu IEC 60947-5-1. Durabilitate electrică de 1 milion de cicluri de comutare în diverse condiții de încărcare. Fiabilitate electrică de Λ < 10^(-6) la 5 V și 1 mA și Λ < 10^(-8) la 17 V și 5 mA într-un mediu curat, în conformitate cu IEC 60947-5-4.
Schneider Electric Harmony XB5 - XB5FA61 - buton complet din plastic pentru montare încastrată, Ø30, retur, 1NO, albastru date tehnice
Date generale
Familia de produse: Harmony XB5
Tipul produsului: Buton
Denumirea scurtă a produsului: XB5F
Produse compatibile: ZBYF2101, ZBYF4101, ZBYF6101, ZBYF6102, ZBZF32, ZBZF33, ZB4FBZ007
Caracteristici fizice
Material placă frontală: Plastic
Culoare cadru: Plastic gri închis
Tip cap: Încastrat încorporat
Material inel de fixare: Plastic
Diametru de montare: 30,5 mm
Formă cap unitate de control: Rotundă
Tip de control: Revenire cu arc
Profil de control: Albastru încastrat, nemarcat
Înălțime: 42 mm
Lățime: 36,6 mm
Adâncime: 55 mm
Caracteristici electrice
Tipul și compoziția contactului: 1 NO
Funcționarea contactului: Întrerupere lentă
Terminale: Terminale cu șurub, capăt de cablu <= 2 x 1,5 mm² conform IEC 60947-1
Terminale: Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Marcaj terminal ISO n°1: (13-14)NO Material contact: Aliaj de argint (Ag/Ni) Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional: 10 A conform IEC 60947-5-1
Tensiune nominală de izolare [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]: Valori multiple în categoriile AC-15 și DC-13
Caracteristici mecanice
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, de la o distanță de 0,1 m
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: Niciuna
Cursă de funcționare: 2,6 mm (fără schimbare electrică de stare), 4,3 mm (cursă completă)
Forță de acționare: 3,8 N pentru comutare electrică NO
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Caracteristici de mediu
Grad de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529, tip 13, 12, 4, 4X conform UL 50 E
Clasa de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Standarde: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 nr. 14, JIS C8201-1
Certificări produs: listat UL, CSA
Temperatură de depozitare: -40...70 °C
Temperatură de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, 2 mm vârf-la-vârf (f= 2...10 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semiondă conform IEC 60068-2-27, 25 gn (durată = 6 ms) pentru 1000 de șocuri pe toate axele conform IEC 60068-2-27.
