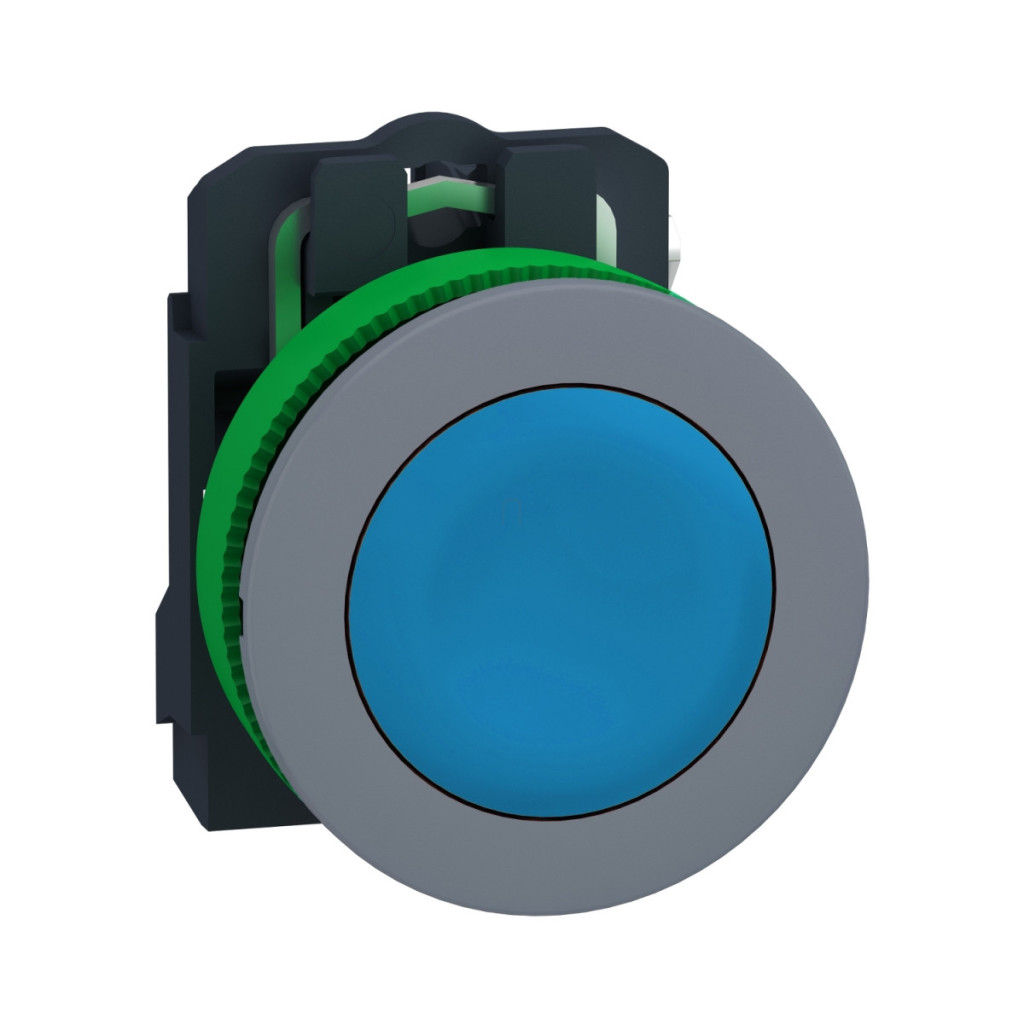

Butonul Schneider Electric Harmony XB5 seria XB5FA61C0 este un exemplu remarcabil de dispozitiv industrial de control fiabil, oferind funcționalitate combinată, durabilitate și un aspect elegant. Acest comutator montat pe panou, cu buton albastru și inel gri, este alegerea ideală pentru diverse aplicații industriale, panouri de control și interfețe de mașini, unde funcționarea fiabilă și durata lungă de viață sunt importante. Designul tehnic al produsului este remarcabil. XB5FA61C0 are un buton albastru, nemarcat, înconjurat de un inel din plastic gri. Produsul este montat pe panou, cu un design de suprafață încorporat și un diametru de montare de 30,5 mm. Butonul elegant, rotund, are o funcție de revenire cu arc, astfel încât revine automat la poziția inițială după fiecare apăsare. În ceea ce privește funcția de comutare, are un contact normal deschis (1NO) cu o caracteristică de funcționare cu întrerupere lentă. Cursa de comutare este de 2,6 mm până la schimbarea stării electrice, în timp ce cursa totală este de 4,3 mm. Forța necesară pentru funcționare este de 3,8 N până la schimbarea stării electrice. Butonul XB5FA61C0 este conectat cu terminale cu șurub, care permit conectarea firelor cu o secțiune transversală maximă de 2 x 1,5 mm² cu capete de cablu în conformitate cu IEC 60947-1 sau fire cu secțiune transversală de 2 x 2,5 mm² fără capete de cablu.2 x 2,5 mm² fără capete de cablu. Capul șurubului este în formă de cruce, compatibil cu șurubelnițele Philips 1, Pozidriv 1, precum și cu șurubelnițele plate cu diametre de 4 mm și 5,5 mm. Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate excelentă și o durată lungă de viață. Terminalele sunt marcate conform ISO n°1 (13-14)NO. Butonul are caracteristici electrice remarcabile. Curentul termic convențional măsurat în aer liber este de 10 A conform IEC 60947-5-1, tensiunea nominală de izolație este de 600 V (grad de poluare 3) conform IEC 60947-1, iar tensiunea nominală de impuls este de 6 kV conform IEC 60947-1. Nominalizat pentru diverse curenți de funcționare: de exemplu, 3 A în categoria 240 V AC-15, 6 A în categoria 120 V AC-15 și diverse categorii DC-13 cu valori corespunzătoare. Pentru protecția împotriva scurtcircuitelor este necesară o siguranță de tip gG de 10 A, în conformitate cu IEC 60947-5-1. Durata sa de viață electrică este impresionantă: 1.000.000 de cicluri de comutare în categoria AC-15, chiar și în diverse condiții de sarcină (2 A la 230 V, 3 A la 120 V, 4 A la 24 V) și în categoria DC-13 (0,2 A la 110 V, 0,5 A la 24 V), toate cu un factor de încărcare de 0,5 și o frecvență de funcționare de <3600 cicluri/oră. Produsul oferă, de asemenea, o durabilitate mecanică remarcabilă, garantând 10.000.000 de cicluri de comutare, ceea ce îl face ideal pentru aplicații utilizate frecvent. Carcasa butonului are o înălțime de 42 mm, o lățime de 36,6 mm și o adâncime de 55 mm. XB5FA61C0 are un grad de protecție IP66 și IP67 conform IEC 60529, precum și gradele NEMA 13 și NEMA 4X, oferind o protecție excelentă împotriva prafului și a apei. Gradul său de rezistență la impact este IK03 conform IEC 50102. Produsul poate fi utilizat într-un interval de temperatură de funcționare și depozitare de la -40 la +70 °C, ceea ce permite utilizarea în condiții de mediu extreme. Rezistența sa la vibrații este de 5 gn (f=2 până la 500 Hz) sau 2 mm vârf-vârf (f=2 până la10 Hz) conform IEC 60068-2-6, în timp ce rezistența la șocuri este de 30 gn (durată 18 ms), 50 gn (durată 11 ms) sau 25 gn (durată 6 ms, 1000 de șocuri pe fiecare axă) conform IEC 60068-2-27.
Schneider Electric Harmony XB5 - XB5FA61C0 date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Buton apăsat
Denumirea scurtă a produsului: XB5F
Produse compatibile: ZBYF2101, ZBYF4101, ZBYF6101, ZBYF6102, ZBZF32, ZBZF33, ZB4FBZ007
Caracteristici fizice
Material cadru: Plastic, culoare gri
Tip cap: Încorporat, încastrat
Material inel de fixare: Plastic
Diametru de montare: 30,5 mm
Forma capului unității indicatoare: Rotundă
Profil de funcționare: Albastru, încastrat, nemarcat
Mod de funcționare: Revenire cu arc
Dimensiuni: Înălțime: 42 mm, Lățime: 36,6 mm, Adâncime: 55 mm
Grosime de prindere: 1-6 mm / 0,04-0,24 in
Caracteristici electrice
Tipul și compoziția contactului: 1 NO
Funcționarea contactului: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, capăt de cablu <= 2 x 1,5 mm² conform IEC 60947-1; Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Descrierea terminalului ISO n°1: (13-14)NO Material contact: Aliaj de argint (Ag/Ni) Protecție la scurtcircuit: Siguranță de tip 10 A gG conform IEC 60947-5-1[Ith] curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1
[Ui] tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
[Uimp] tensiune nominală de impuls: 6 kV conform IEC 60947-1
[Ie] curent nominal de funcționare: 3 A 240 V, AC-15, A600 conform IEC 60947-5-1; 6 A 120 V, AC-15, A600 conform IEC 60947-5-1; 0,1 A 600 V, DC-13, Q600 conform IEC 60947-5-1; 0,27 A 250 V, DC-13, Q600 conform IEC 60947-5-1; 0,55 A 125 V, DC-13, Q600 conform IEC 60947-5-1; 1,2 A 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici mecanice
Cursă de funcționare: 2,6 mm (fără schimbare de stare electrică); 4,3 mm (cursă completă)
Forță de acționare: 3,8 N FĂRĂ schimbare de stare electrică
Durabilitate mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Forma capului șurubului: Cruce compatibilă cu șurubelnița Philips 1; Cruce compatibilă cu șurubelnița Pozidriv 1; Cu fantă, compatibil cu șurubelniță plată cu diametrul de 4 mm; Cu fantă, compatibil cu șurubelniță plată cu diametrul de 5,5 mm
Durabilitate electrică: 1.000.000 de cicluri AC-15, 2 A la 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C; 1.000.000 de cicluri AC-15, 3 A la 120 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C; 1.000.000 de cicluri AC-15, 4 A la 24 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C; 1.000.000 de cicluri DC-13, 0,2 A la 110 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C; 1.000.000 de cicluri DC-13, 0,5 A la 24 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C. Caracteristici de mediu Nivel de protecție: IP66 conform IEC 60529, IP67 conform IEC 60529. IP67
Clasă de protecție NEMA: NEMA 13, NEMA 4X
Clasă de protecție IK: IK03 conform IEC 50102
Intervalul de temperatură ambiantă: Depozitare: -40...70 °C, Funcționare: -40...70 °C
Categorie de protecție la supratensiune: Clasa II conform IEC 60536
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6; 2 mm vârf-vârf (f= 2...10 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27; 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27; 25 gN (durată = 6 ms) 1000 de impacturi pe fiecare axă conform IEC 60068-2-27
Rezistență la spălatoare de înaltă presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Certificate și standarde
Standarde: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 nr. 14, JIS C8201-1
Certificări de produs: listat UL, CSA
