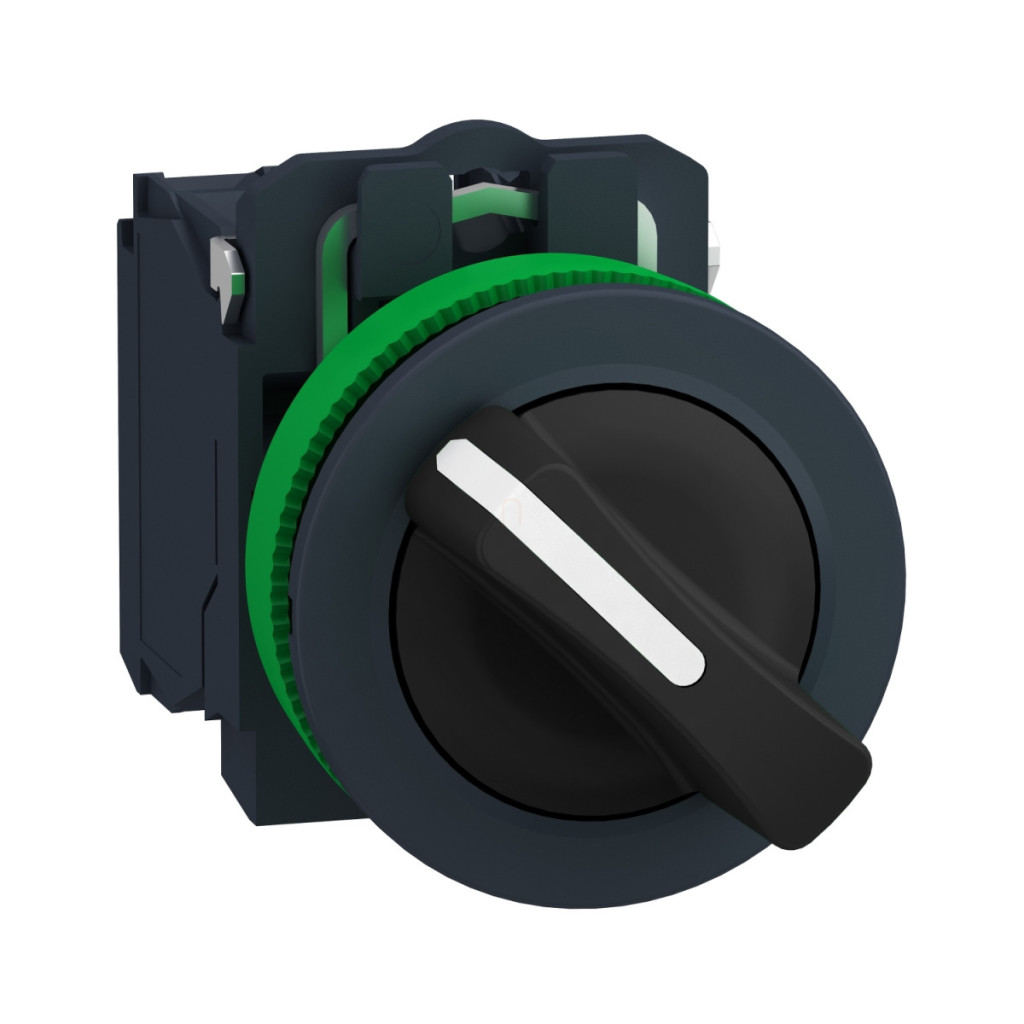

Comutatorul selector Schneider Electric Harmony XB5 seria XB5FD25 este un element de control industrial de calitate profesională, conceput special pentru o funcționare fiabilă și durabilă. Acest comutator compact, montat încastrat, este alegerea perfectă pentru instalarea în panouri de control, echipamente industriale și sisteme automatizate. XB5FD25 este un comutator selector cu diametrul de 30 mm, montat încastrat, cu două poziții de comutare diferite, cu o rotație de 90°. Comutatorul este echipat cu un mâner standard negru care oferă operatorului un feedback vizual clar cu privire la starea curentă. Designul fix asigură că comutatorul rămâne în ultima poziție setată până când este schimbat manual. Acest lucru este deosebit de important în aplicațiile în care este esențial să se mențină starea de comutare în cazul unei întreruperi de curent sau al altor factori perturbatori. Configurația contactelor produsului este 1NO+1NC (un contact normal deschis și unul normal închis), ceea ce oferă opțiuni de control flexibile pentru o varietate de aplicații. Contactele cu întrerupere lentă asigură o funcționare fiabilă, minimizând arcul electric în timpul comutării. Produsul are un cadru din plastic gri închis, rezistent la uzură și la influențele mediului în timpul utilizării zilnice. Corpul comutatorului are protecție IP66/IP67/IP69/IP69K, oferind o protecție excepțională împotriva prafului, a apei și a jeturilor de apă de înaltă presiune, ceea ce îl face ideal pentru utilizarea în medii industriale dure. Din punct de vedere tehnic, XB5FD25 este extrem de versatil. Comutatorul are un curent termic nominal de 10 A și, în funcție de condițiile de funcționare, poate suporta 3 A la 240 V, 6 A la 120 V și 1,2 A la 600 V în categoria AC-15. În categoria DC-13, poate comuta 0,1 A la 600 V, 0,27 A la 250 V și 0,55 A la 125 V. Produsul are o tensiune de izolare de 600 V (la gradul de poluare 3) și o rezistență la supratensiune de 6 kV, în conformitate cu IEC 60947-1. XB5FD25 are o durată de viață mecanică remarcabilă de până la 1 milion de cicluri de comutare, în timp ce durata de viață electrică ajunge, de asemenea, la 1 milion de cicluri în diverse condiții de încărcare. Produsul are o fiabilitate electrică excelentă într-un mediu curat, cu Λ < 10exp(-6) la 5 V, 1 mA și Λ < 10exp(-8) la 17 V, 5 mA. Comutatorul este conectat cu terminale cu șurub, care sunt potrivite pentru conectarea firelor cu o secțiune transversală maximă de 2 x 1,5 mm² cu capete de cablu sau pentru conectarea firelor cu o secțiune transversală minimă de 1 x 0,22 mm² fără capete de cablu. Cuplul de strângere a șuruburilor este între 0,8 și 1,2 Nm, în conformitate cu standardul IEC 60947-1. Contactele sunt realizate din aliaj de argint (Ag/Ni), care asigură o conductivitate și o durabilitate excelente. Comutatorul este protejat împotriva scurtcircuitelor de o siguranță de tip 10 A gG, în conformitate cu IEC 60947-5-1.
Schneider Electric Harmony XB5 - Date tehnice XB5FD25
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Comutator selector
Denumire scurtă a produsului: XB5F
Material cadru: Plastic gri închis
Tip cap: Încastrat încorporat
Diametru de montare: 30,5 mm
Unitate de vânzare: 1
Forma capului unității indicatoare: Rotundă
Caracteristici de funcționare
Tip acționare: Fixă (poziție fixă)
Profil acționare: Mâner standard negru, nemarcat
Informații privind poziția acționării: 2 poziții 90°
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1 Conexiuni - terminale: Terminale cu șurub, >= 1 x 0,22 mm² fără papuci de cablu conform IEC 60947-1
Date suplimentare
Înălțime: 42 mm
Lățime: 36,6 mm
Adâncime: 73 mm
Descrierea terminalului ISO n°1: (21-22)NC (13-14)NO
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: Contact NC în conformitate cu IEC 60947-5-1 Anexa K
Durată de viață mecanică: 1.000.000 de cicluri
Cuplu de strângere: 0,8 până la 1,2 N.m conform IEC 60947-1
Caracteristici electrice
Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolare: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A 240 V, AC-15, A600 conform IEC 60947-5-1
Curent nominal de funcționare: 6 A 120 V, AC-15, A600 conform IEC 60947-5-1
Curent nominal de funcționare: 0,1 A 600 V, DC-13, Q600 conform IEC 60947-5-1
Curent nominal de funcționare: 0,27 A 250 V, DC-13, Q600 conform IEC 60947-5-1
Curent nominal de funcționare: 0,55 A 125 V, DC-13, Q600 conform IEC 60947-5-1
Curent nominal de funcționare: 1,2 A 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici de mediu
Protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529
Protecție NEMA: NEMA 13, NEMA 4X
Protecție IK: IK03 conform IEC 50102
Temperatura ambiantă pentru depozitare: -40 până la 70 °C
Temperatura ambiantă pentru funcționare: -40 până la 70 °C
Protecție electrică la atingere: Clasa II conform IEC 60536
