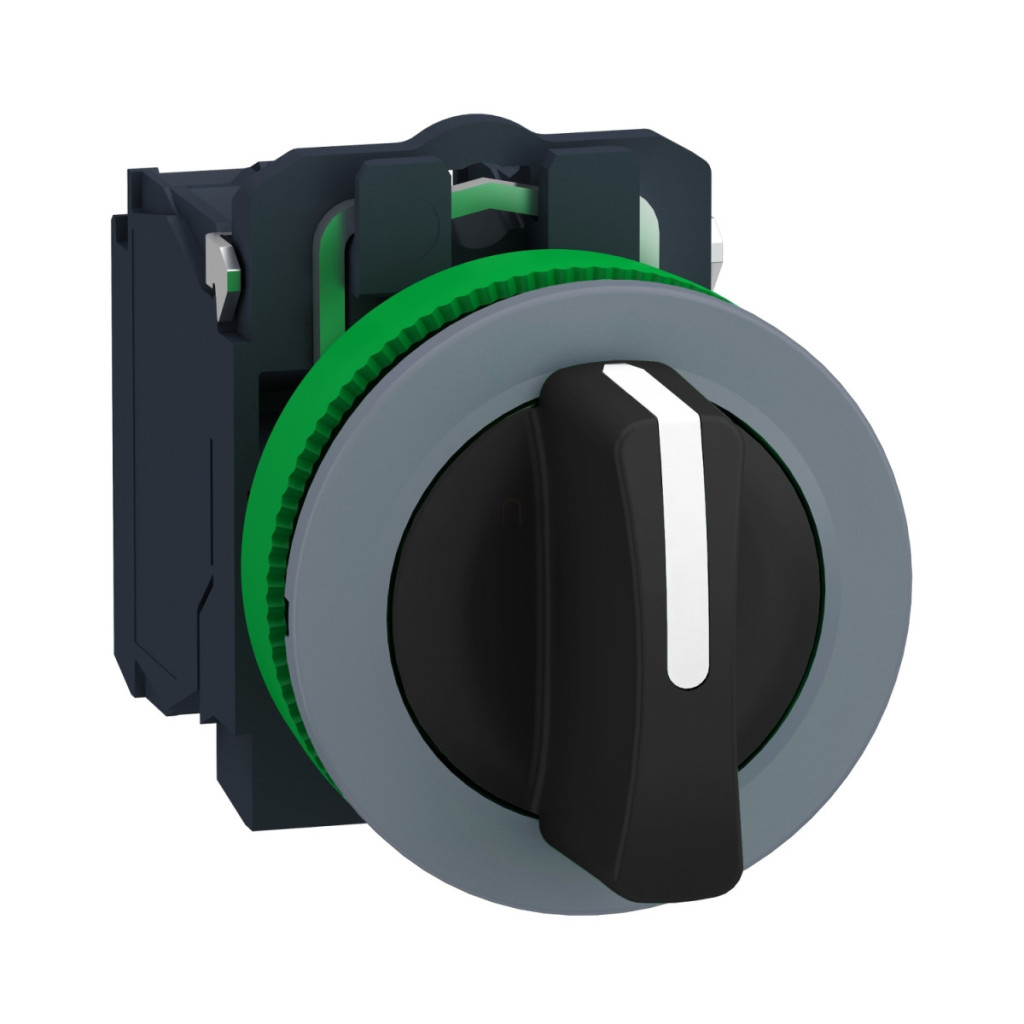

XB5FD33C0 din seria Harmony XB5 de la Schneider Electric este un comutator selector de înaltă calitate, montat încastrat, care oferă soluția perfectă pentru o gamă largă de aplicații de control industrial. Această unitate completă reprezintă tehnologia fiabilă a Schneider Electric și este proiectată în principal pentru utilizare în medii industriale și panouri de control. Comutatorul selector Harmony XB5FD33C0 are un diametru de montare de 30,5 mm, ceea ce îl face ușor de instalat în deschiderile standard ale panourilor. Rama din plastic gri conferă comutatorului un aspect elegant, integrându-se în același timp bine în mediile industriale. Comutatorul poate fi setat în trei poziții (+/- 45°) și este proiectat să rămână fix, adică rămâne în poziția setată chiar și după comutare. Mânerul standard negru este clar vizibil și proiectat ergonomic, fără marcaje. Produsul are 2 contacte NO (normal deschise), care funcționează pe principiul întreruperii lente. Este conectat cu terminale cu șurub care acceptă fire cu o secțiune maximă de 2 x 1,5 mm² cu capete de cablu (conform IEC 60947-1) sau o secțiune minimă de 1 x 0,22 mm² fără capete de cablu. Șuruburile au cap în formă de cruce și sunt compatibile cu diferite tipuri de șurubelnițe: pot fi utilizate cu șurubelnițe Philips 1, Pozidriv 1 și șurubelnițe cu cap plat de 4 mm și 5,5 mm. Cuplul de strângere recomandat este de 0,8-1,2 Nm conform IEC 60947-1. Parametrii tehnici ai comutatorului selector XB5FD33C0 sunt remarcabili. Are dimensiuni compacte de 42 mm înălțime, 36,6 mm lățime și 73 mm adâncime. Contactele sunt realizate din aliaj de argint-nichel (Ag/Ni), care asigură o conductivitate și o durabilitate excelente. Ca protecție împotriva scurtcircuitelor, producătorul recomandă o siguranță de tip gG de 10 A, în conformitate cu IEC 60947-5-1. Produsul are un curent termic convențional (Ith) de 10 A în aer liber, conform IEC 60947-5-1, și o tensiune de izolație (Ui) de 600 V la gradul de poluare 3, conform IEC 60947-1. Tensiunea de impuls (Uimp) este de 6 kV conform IEC 60947-1, iar curenții de funcționare (Ie) în diferite categorii de aplicații sunt: pentru AC-15, 3 A la 240 V, 6 A la 120 V, 1,2 A la 600 V; 0,1 A la 600 V pentru DC-13, 0,27 A la 250 V, 0,55 A la 125 V. Comutatorul Harmony XB5FD33C0 este extrem de durabil, cu o durată de viață mecanică de 1 milion de cicluri de comutare. Durata sa de viață electrică este, de asemenea, de 1 milion de cicluri în diverse condiții de încărcare (de exemplu, AC-15, 2 A la 230 V sau DC-13, 0,2 A la 110 V), cu o frecvență de funcționare mai mică de 3600 cicluri/oră și un factor de încărcare de 0,5. Fiabilitatea electrică (probabilitatea de defectare) a comutatorului este foarte scăzută: într-un mediu curat, Λ < 10^(-6) la 5 V, 1 mA și Λ < 10^(-8) la 17 V, 5 mA, conform IEC 60947-5-4.
Schneider Electric Harmony XB5 - Date tehnice XB5FD33C0
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Comutator selector
Denumire scurtă a produsului: XB5F
Material inel: Plastic, acoperit cu strat gri
Tip cap: Montare încastrată
Diametru de montare: 30,5 mm
Forma capului unității indicatoare: Rotundă
Tip operator: Fix (cu auto-retenție)
Profil operator: Mâner standard negru, fără marcaj
Informații privind poziția operatorului: 3 poziții +/- 45°
Caracteristici electrice
Tipul și compoziția contactului: 2 NO
Funcționarea contactului: Întrerupere lentă
Conexiune:Terminale cu șurub, capăt de cablu <= 2 x 1,5 mm² conform IEC 60947-1
Conexiune: Terminale cu șurub, >= 1 x 0,22 mm² fără capete de cablu conform IEC 60947-1
Descrierea terminalelor conform ISO: (13-14)NO, (23-24)NO
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A 240 V, AC-15, A600 conform IEC 60947-5-1
Curent nominal de funcționare: 6 A 120 V, AC-15, A600 conform IEC 60947-5-1
Curent nominal de funcționare: 0,1 A 600 V, DC-13, Q600 conform IEC 60947-5-1
Curent nominal de funcționare: 0,27 A 250 V, DC-13, Q600 conform IEC 60947-5-1
Curent nominal de funcționare: 0,55 A 125 V, DC-13, Q600 conform IEC 60947-5-1
Curent nominal de funcționare: 1,2 A 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici mecanice
Înălțime: 42 mm
Lățime: 36,6 mm
Adâncime: 73 mm
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Formă cap șurub: Phillips, compatibil cu șurubelnița Philips 1
Forma capului șurubului: Phillips, compatibil cu șurubelnița Pozidriv 1
Forma capului șurubului: Cu fantă, compatibilă cu bit de șurubelniță plată cu diametrul de 4 mm
Forma capului șurubului: Cu fantă, compatibilă cu bit de șurubelniță plată cu diametrul de 5,5 mm
Durabilitate
Durată de viață mecanică: 1.000.000 de cicluri
Durată de viață electrică: 1.000.000 de cicluri, AC-15, 2 A la 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Durată de viață electrică: 1.000.000 de cicluri, AC-15, 3 A la 120 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Durată de viață electrică: 1.000.000 de cicluri, AC-15, 4 A la 24 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Durată de viață electrică: 1.000.000 de cicluri, DC-13, 0,2 A la 110 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Durată de viață electrică: 1.000.000 de cicluri, DC-13, 0,5 A la 24 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Caracteristici de mediu
Protecție: IP66 conform IEC 60529
Protecție: IP67
Grad de protecție NEMA: NEMA 13
Grad de protecție NEMA: NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Protecție împotriva spălării cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la șocuri: 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Certificate și standarde
Standarde: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: listat UL, CSA
