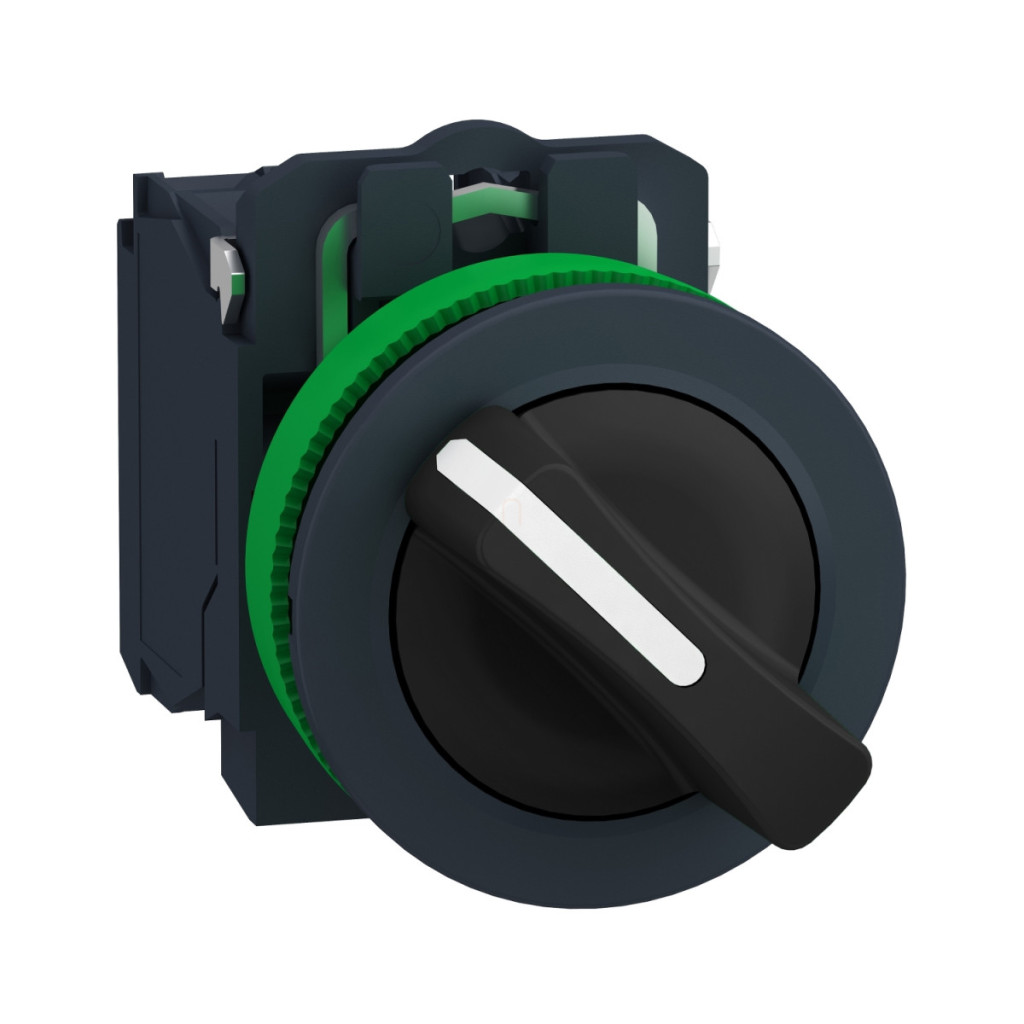

Schneider Electric Harmony XB5 - XB5FD41 - comutator selector complet din plastic, montat încastrat, Ø30, 2 poziții de revenire, 1NO

Lățime: 45,72 mm

Lungime: 91,44 mm

Înălțime: 53,34 mm

Comandă specială

Schneider Electric Harmony XB5 - XB5FD41 - comutator selector complet din plastic, montat încastrat, Ø30, 2 poziții de revenire, 1NO

Name: Schneider Electric Harmony XB5 - XB5FD41 - comutator selector complet din plastic, montat încastrat, Ø30, 2 poziții de revenire, 1NO
Brand: Schneider Electric Zrt.
SKU: 3606481360571
Price: 54.37 RON
Availability: InStock

54,37 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Armonie XB5

Comutatorul selector încastrat XB5FD41 din gama de produse Schneider Electric Harmony XB5 este un element de comutare versatil, de înaltă calitate, care oferă o soluție ideală pentru panourile de control industriale și sistemele de automatizare. Acest comutator negru, realizat integral din plastic, cu un diametru de 30 mm, este o alegere excelentă pentru aplicații în care este necesară o funcționare simplă și fiabilă pentru operatorii de mașini. Comutatorul selector Harmony XB5FD41 are două poziții cu revenire prin arc de la dreapta la stânga, ceea ce înseamnă că revine automat la poziția sa implicită. Această caracteristică este deosebit de utilă în aplicații în care este necesară activarea sau aprobarea temporară, urmată de o revenire automată la starea inițială. Comutatorul are un contact NO (normal deschis), care este normal deschis și se închide când este activat. Contactul este fabricat din aliaj de argint (Ag/Ni), care asigură o conductivitate excelentă și o durată lungă de viață. În ceea ce privește parametrii tehnici, comutatorul Schneider XB5FD41 este extrem de impresionant. Dispozitivul are un cap încorporat și un cadru din plastic gri închis, cu un diametru de instalare de 30,5 mm. Dimensiunile sale sunt de 42 mm înălțime, 36,6 mm lățime și 73 mm adâncime. Comutatorul are o funcționare cu contact cu rupere lentă și poate fi conectat cu terminale cu șurub. Terminalele sunt potrivite pentru conectarea firelor cu o secțiune transversală maximă de 2 x 1,5 mm² cu capete de cablu în conformitate cu IEC 60947-1 sau fire cu o secțiune transversală minimă de 1 x 0,22 mm² fără capete de cablu. Cuplul de strângere recomandat pentru șuruburi este între 0,8 și 1,2 Nm. Capul șurubului este compatibil cu diferite tipuri de șurubelnițe, inclusiv Philips 1, Pozidriv 1 și șurubelnițe plate de 4 mm și 5,5 mm. Comutatorul selector Harmony XB5FD41 are parametri electrici remarcabili. Curentul termic convențional în aer liber este de 10 A conform IEC 60947-5-1. Tensiunea nominală de izolație este de 600 V (grad de poluare 3) conform IEC 60947-1, în timp ce tensiunea nominală de impuls este de 6 kV conform IEC 60947-1. Valorile curentului nominal de funcționare în diferite categorii de sarcină sunt: 3 A la 240 V în categoria AC-15, 6 A la 120 V în categoria AC-15, 0,1 A la 600 V în categoria DC-13 și alte câteva valori la diferite niveluri de tensiune. Durata de viață electrică este de 1.000.000 de cicluri de comutare în diferite condiții de sarcină, ceea ce înseamnă o durabilitate excelentă chiar și în condiții de utilizare intensivă.

Schneider Electric Harmony XB5 - XB5FD41 - comutator selector complet din plastic, montat încastrat, Ø30, 2 poziții de revenire, 1NO date tehnice

Caracteristici generale

Familia de produse: Harmony XB5

Tipul produsului sau componentului: Comutator selector

Denumirea scurtă a dispozitivului: XB5F

Materialul cadrului: Plastic gri închis

Tip cap: Încorporat, încastrat

Diametru de montare: 30,5 mm

Unitate de livrare: 1

Formă cap unitate indicator: Rotundă

Caracteristici de funcționare

Tip acționare: Revenire cu arc de la dreapta la stânga

Profil acționare: Mâner standard negru, nemarcat

Informații privind poziția acționării: 2 poziții 90°

Tipul și compoziția contactului: 1 NO

Funcționarea contactului: Întrerupere lentă

Metoda de conectare: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu, conform IEC 60947-1Terminale cu șurub, >= 1 x 0,22 mm² fără papuci de cablu, conform IEC 60947-1 Caracteristici suplimentare Înălțime: 42 mm Lățime: 36,6 mm 36,6 mm

Adâncime: 73 mm

Descrierea terminalului ISO n°1: (13-14)NO

Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m

Utilizarea contactelor: Contacte standard

Deschidere pozitivă: Niciuna

Durată de viață mecanică: 1.000.000 de cicluri

Cuplu de strângere: 0,8...1,2 N·m conform IEC 60947-1

Tip cap șurub: Phillips, compatibil cu șurubelnița Philips 1
Phillips, compatibil cu șurubelnița Pozidriv 1
Cu fantă, compatibil cu șurubelniță plată de 5,5 mm

Material contact: Aliaj de argint (Ag/Ni)

Protecție la scurtcircuit: Siguranță de tip 10 A gG conform IEC 60947-5-1

Caracteristici electrice

Curent termic: 10 A în aer liber convențional conform IEC 60947-5-1

Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1

Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1

Curent nominal de funcționare: 3 A 240 V, AC-15, A600 conform IEC 60947-5-1
6 A 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A 600 V, AC-15, A600 conform IEC 60947-5-1

Durată de viață electrică: 1.000.000 de cicluri, AC-15, 2 A la 230 V, <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 cicluri, AC-15, 3 A la 120 V, <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 cicluri, AC-15, 4 A la 24 V, <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 cicluri, DC-13, 0,2 A la 110 V, <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 cicluri, DC-13, 0,5 A la 24 V, <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C.

Caracteristici de mediu

Protecție: TH.

Temperatura aerului ambiant pentru depozitare: -40...70 °C

Temperatura aerului ambiant pentru funcționare: -40...70 °C

Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536

Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K

Clasa de protecție NEMA: NEMA 13
NEMA 4X

Clasa de protecție IK: IK03 conform IEC 50102

Standarde: IEC 60947-1
UL 508
JIS C8201-5-1
IEC 60947-5-4
IEC 60947-5-1
CSA C22.2 Nr. 14
JIS C8201-1
ISO 21702
ISO 22196:2011

Certificări ale produsului: Listat UL
CSA

Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6

Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27

Date

Lățime

45,72 mm

Lungime

91,44 mm

Înălțime

53,34 mm

EAN prezentat

3606481360571

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

49,9 g/bucată

Numar articol

3606481360571
