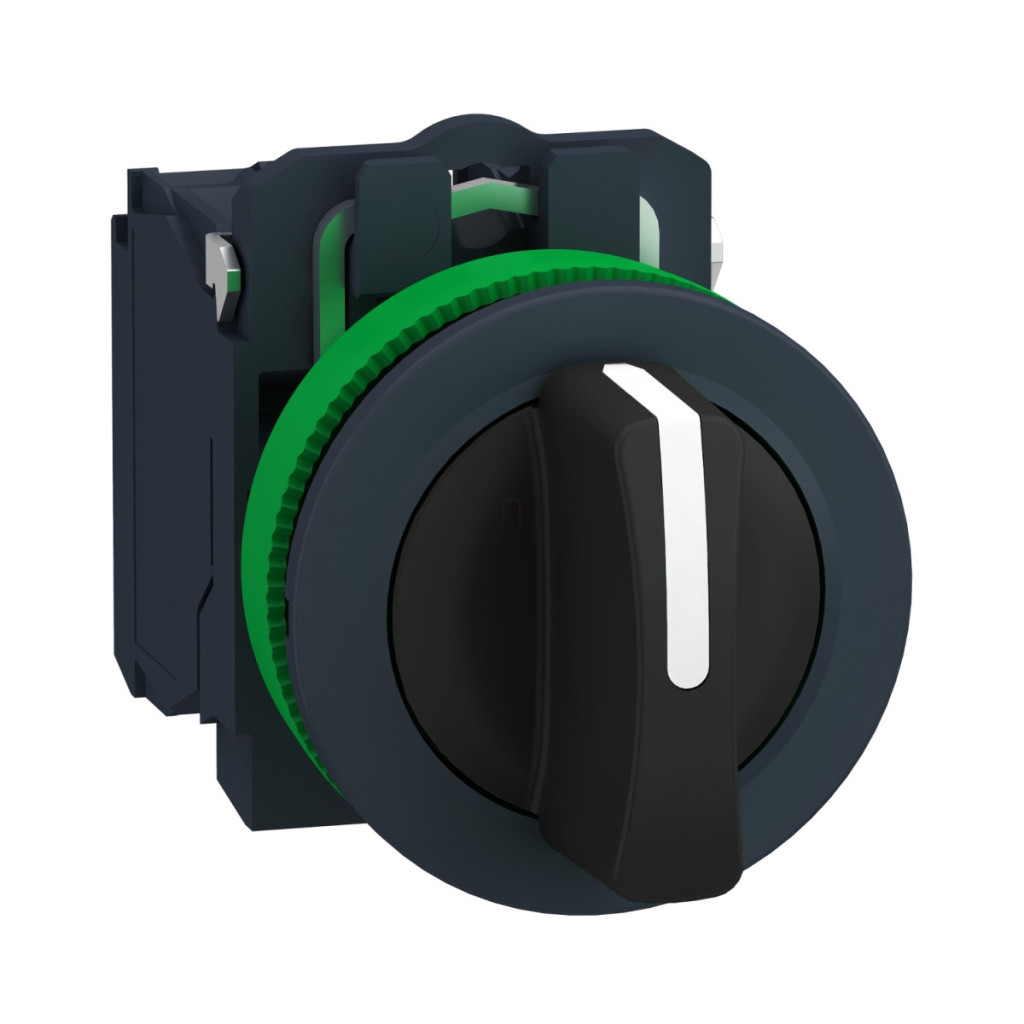

Schneider Electric Harmony XB5FD53 este un comutator selector de înaltă calitate, conceput pentru aplicații industriale, fiind alegerea perfectă pentru instalarea în panouri de control și pupitre de comandă. Acest comutator încastrat cu diametrul de 30 mm face parte din gama Harmony XB5 și combină fiabilitatea, durabilitatea și caracterul practic într-un design compact. Comutatorul selector XB5FD53 are un mâner standard negru, nemarcat, care asigură o funcționare ergonomică. Funcționarea sa în 3 poziții (+/- 45°) cu revenire centrală prin arc este deosebit de utilă în aplicații în care comutatorul trebuie să revină automat la poziția sa implicită după ce a fost eliberat de operator. Această caracteristică îl face ideal pentru sarcini de control care necesită comutare temporară sau momentană, cum ar fi rotirea motoarelor la stânga sau la dreapta sau controlul mișcărilor bidirecționale. Comutatorul este echipat cu două contacte normal deschise (NO), care sunt cu întrerupere lentă, oferind astfel o siguranță operațională adecvată. Produsul are un cadru din plastic gri închis și un actuator negru, care nu numai că oferă un aspect estetic, dar și o rezistență mecanică excelentă. Are un grad de protecție IP excepțional de ridicat: IP66, IP67, IP69 și IP69K, care oferă o protecție excepțională împotriva prafului și a apei și rezistă la spălarea cu presiune înaltă de până la 7000000 Pa (la 55 °C, de la o distanță de 0,1 m). Acest lucru este deosebit de avantajos în medii în care echipamentele sunt curățate sau dezinfectate în mod regulat prin spălare, cum ar fi în aplicații alimentare sau farmaceutice. Comutatorul este, de asemenea, conform cu standardele NEMA 13 și NEMA 4X și are un grad de rezistență la impact IK03. Comutatorul selector Schneider Electric XB5FD53 are, de asemenea, caracteristici electrice remarcabile. Tensiunea de izolare de 600 V (la gradul de poluare 3) și tensiunea nominală de impuls de 6 kV garantează o fiabilitate operațională ridicată. Produsul are un curent nominal de funcționare de 3 A/240 V, 6 A/120 V și 1,2 A/600 V în categoria AC-15 și 0,1 A/600 V, 0,27 A/250 V și 0,55 A/125 V în categoria DC-13. Durata de viață electrică este remarcabilă: 1 milion de cicluri de comutare atât în categoria AC-15, cât și în categoria DC-13. Durata de viață mecanică este, de asemenea, de 1 milion de cicluri, asigurând o funcționare fiabilă pe termen lung, chiar și în medii industriale. Comutatorul este conectat cu terminale cu șurub care pot acomoda fire cu o secțiune transversală maximă de 2 x 1,5 mm² cu capete de cablu sau minim 1 x 0,22 mm² fără capete de cablu. Șuruburile pot fi manipulate cu o varietate de șurubelnițe: șurubelnițe compatibile Phillips (Philips nr. 1, Pozidriv nr. 1) și șurubelnițe plate (4 mm, 5,5 mm diametru). Cuplul de strângere este de 0,8-1,2 Nm, în conformitate cu IEC 60947-1. XB5FD53 poate fi utilizat într-un interval larg de temperaturi de funcționare (-40 °C până la +70 °C), fiind astfel adecvat pentru utilizarea în condiții de mediu extreme. Este rezistent la vibrații (5 gn, interval de frecvență 2-500 Hz) și șocuri mecanice (30 gn pentru 18 ms sau 50 gn pentru 11 ms cu accelerație semiondă sinusoidală). Produsul este certificat conform standardelor internaționale, inclusiv lista UL și conformitatea CSA, asigurând adecvarea sa pentru utilizare pe piețele globale.
Schneider Electric Harmony XB5 - Date tehnice XB5FD53
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Comutator selector
Denumire scurtă a dispozitivului: XB5F
Material cadru: Plastic gri închis
Tip cap: Încastrat încorporat
Diametru de montare: 30,5 mm
Formă cap unitate indicator: Rotundă
Tip operator: Revenire cu arc central
Profil operator: Mâner standard negru, nemarcat
Informații privind poziția operatorului: 3 poziții +/- 45°
Caracteristici electrice
Tipul și compoziția contactului: 2 NO
Funcționarea contactului: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² cu papuci de cablu conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără papuci de cablu conform IEC 60947-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici mecanice
Înălțime: 42 mm
Lățime: 36,6 mm
Adâncime: 73 mm
Descrierea terminalelor ISO n°1: (13-14)NO, (23-24)NO
Durată de viață mecanică: 1.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Formă cap șurub: Cruciformă, compatibilă cu șurubelnița Philips nr. 1
Cruciformă, compatibilă cu șurubelnița Pozidriv nr. 1
Cu fantă, compatibilă cu șurubelnița plată Ø 4 mm
Cu fantă, compatibilă cu șurubelnița plată Ø 5,5 mm
Caracteristici de mediu
Protecție: TH
Temperatura aerului ambiant de depozitare: -40...70 °C
Temperatura aerului ambiant de funcționare: -40...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) cu accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Standarde și certificări
Standarde: IEC 60947-1
UL 508
JIS C8201-5-1
IEC 60947-5-4
IEC 60947-5-1
CSA C22.2 Nr. 14
JIS C8201-1
ISO 21702
ISO 22196:2011
Certificări de produs: Listat UL
CSA
