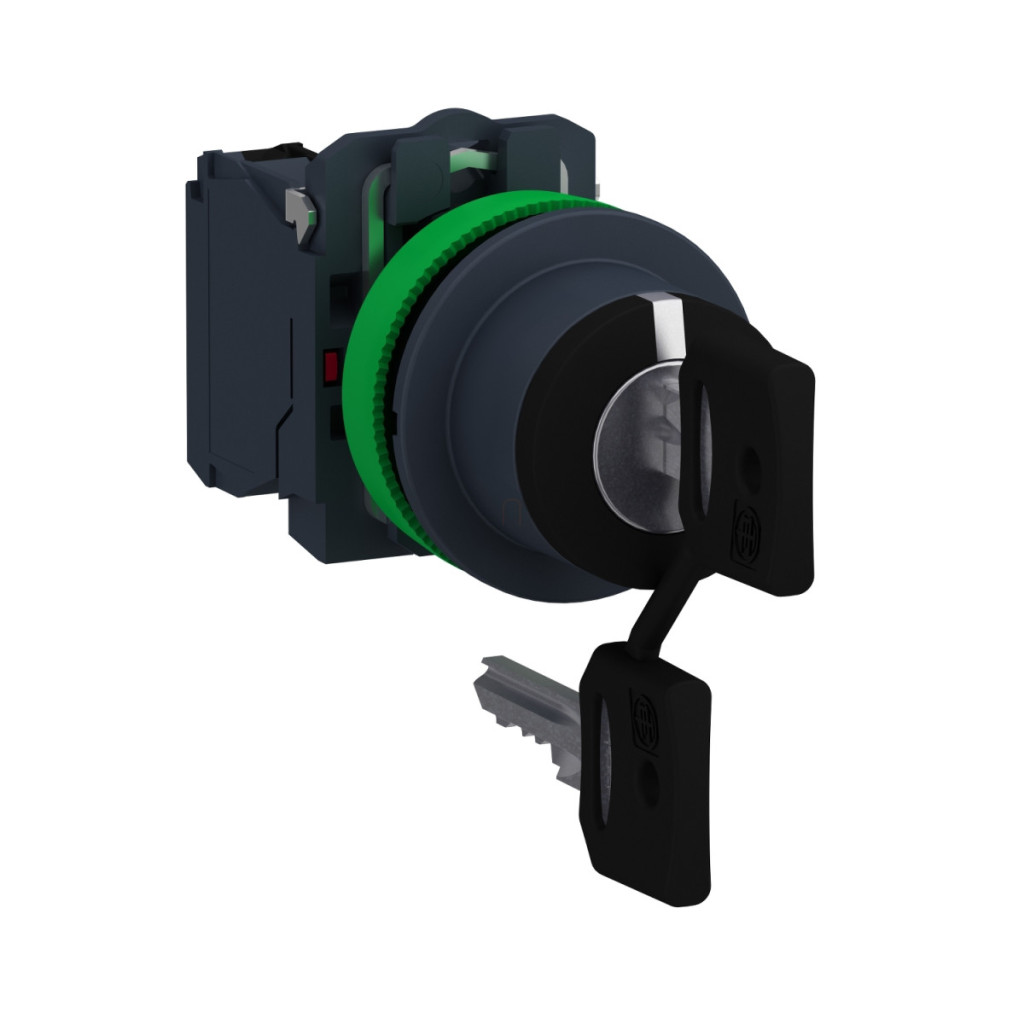

Dispozitivul XB5FG03 din gama de produse Schneider Electric Harmony XB5 este un comutator de înaltă calitate, montat pe panou, conceput pentru control și comutare în medii industriale. Acest comutator cu cheie, cu cadru din plastic gri închis, este o componentă fiabilă a sistemelor profesionale de automatizare, în special în situațiile în care este necesară protecția împotriva operării neautorizate. Modelul XB5FG03 este un comutator cu cheie 455 care poate fi setat în trei poziții cu un unghi de rotație de +/- 45 de grade. Cheia poate fi scoasă în orice poziție, oferind o siguranță suplimentară în aplicații. Capul rotund și încastrat al comutatorului este realizat într-un design negru fără marcaje. Dispozitivul are două contacte NO (normal deschise), care sunt de tip slow-break, adică întrerup circuitul cu o întrerupere lentă. Parametrii tehnici oferă informații detaliate despre capacitățile comutatorului. Dispozitivul are un diametru de montare de 30,5 mm, o înălțime totală de 42 mm, o lățime de 36,6 mm și o adâncime de 98,5 mm. Conexiunile cu borne cu șurub permit conectarea cablurilor cu o secțiune maximă de 2 x 1,5 mm² cu papuci de cablu sau cu o secțiune minimă de 1 x 0,22 mm² fără papuci de cablu, în conformitate cu standardul IEC 60947-1. Terminalele sunt marcate în conformitate cu ISO n°1: (13-14)NO și (23-24)NO. Comutatorul are un design deosebit de robust și poate rezista la un dispozitiv de spălare cu o presiune de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. Durata de viață mecanică este de 1.000.000 de cicluri de comutare, iar durata de viață electrică este, de asemenea, de 1.000.000 de cicluri în diverse condiții de încărcare. Cuplul de strângere este între 0,8 și 1,2 Nm, în conformitate cu IEC 60947-1. Designul capului șurubului este compatibil cu mai multe tipuri de scule: Philips dimensiunea 1, Pozidriv dimensiunea 1 și șurubelnițe plate de 4 mm și 5,5 mm. Contactele sunt realizate din aliaj de argint (Ag/Ni), iar protecția împotriva scurtcircuitelor este asigurată de o siguranță de tip 10A gG, în conformitate cu IEC 60947-5-1. Curentul termic nominal convențional în aer liber este de 10 A. Tensiunea de izolare este de 600 V (la gradul de poluare 3), iar tensiunea de impuls rezistentă este de 6 kV, în conformitate cu IEC 60947-1. Curentul nominal de funcționare în modul AC-15 este de 3 A la 240 V, 6 A la 120 V și 1,2 A la 600 V. În modul DC-13, acesta este de 0,1 A la 600 V, 0,27 A la 250 V și 0,55 A la 125 V. Comutatorul are o protecție remarcabilă: IP66, IP67, IP69, IP69K împotriva prafului și apei și clasificat NEMA 13 și NEMA 4X. Rezistența sa la impact este IK03 conform IEC 50102. Este recomandat pentru utilizare la temperaturi ambientale între -40 și +70 °C și este conform cu mai multe standarde internaționale, inclusiv IEC 60947-1, UL 508, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1 și JIS C8201-5-1.
Schneider Electric Harmony XB5 - XB5FG03 - întrerupător complet din plastic, montat încastrat, Ø30, 455 tastă, 3 poziții, 2NO date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Comutator selector
Denumirea scurtă a dispozitivului: XB5F
Materialul cadrului: Plastic gri închis
Tipul capului: Încastrat
Diametru de montare: 30,5 mm
Cantitate minimă de vânzare: 1
Formă cap unitate de semnalizare: Rotundă
Tip operator: Poziție fixă
Profil operator: Comutator cu cheie negru, nemarcat
Informații privind poziția operatorului: 3 poziții +/- 45°
Tip cheie: Cheie 455
Tip și compoziție contact: 2 NO
Funcționare contact: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, capăt de cablu <= 2 x 1,5 mm² conform IEC 60947-1
= 1 x 0,22 mm² fără papuci de cablu conform IEC 60947-1
Date suplimentare
Înălțime: 42 mm
Lățime: 36,6 mm
Adâncime: 98,5 mm
Descrierea terminalelor ISO n°1: (13-14)NO
(23-24)NO
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Poziție de scoatere a cheii: Orice poziție
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: Niciuna
Durată de viață mecanică: 1.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Forma capului șurubului: În formă de cruce, compatibil cu șurubelnița Philips 1
În formă de cruce, compatibil cu șurubelnița Pozidriv 1
Cu fantă, compatibilă cu șurubelnița plată Ø 4 mm
Cu fantă, compatibilă cu șurubelniță plată Ø 5,5 mm
Caracteristici electrice
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
[Ith] Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
[Ui] tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
[Uimp] tensiune nominală de impuls: 6 kV conform IEC 60947-1
[Ie] curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Durată de viață electrică: 1.000.000 de cicluri, AC-15, 2 A la 230 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Fiabilitate electrică: Λ < 10exp(-6) 5 V, 1 mA într-un mediu curat conform IEC 60947-5-4
Λ < 10exp(-8) 17 V, 5 mA într-un mediu curat conform IEC 60947-5-4
Condiții de mediu
Grad de protecție: TH
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Standarde: IEC 60947-1
UL 508
JIS C8201-5-1
IEC 60947-5-4
IEC 60947-5-1
CSA C22.2 Nr. 14
JIS C8201-1
Certificări produs: Listat UL
CSA
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
