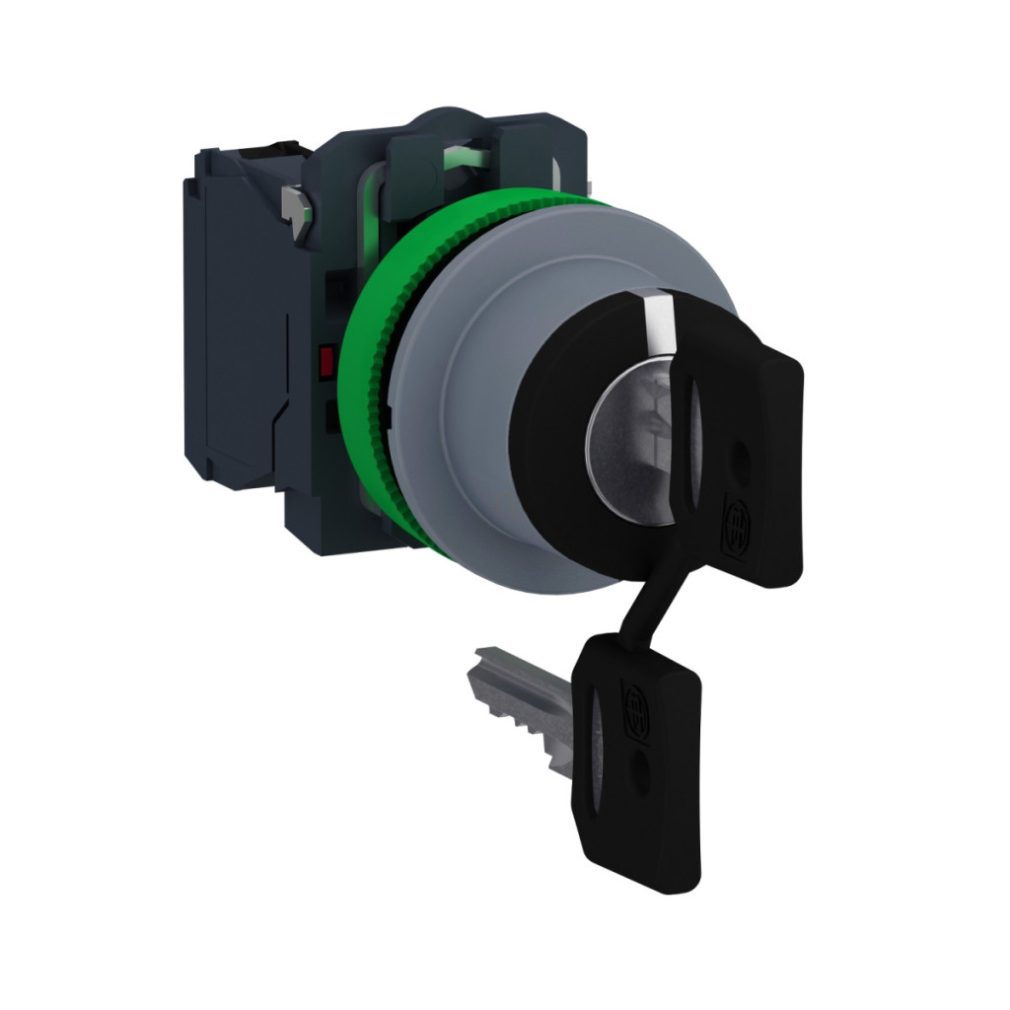

Gama de produse Schneider Electric Harmony XB5 Comutatorul selector XB5FG03C0 este un comutator de înaltă calitate conceput pentru aplicații industriale, oferind fiabilitate și durabilitate remarcabile. Acest comutator cu cheie, montat pe panou, este ideal pentru medii în care accesul neautorizat trebuie restricționat, cum ar fi liniile de producție, panourile de control industriale sau echipamentele de securitate. O caracteristică specială a comutatorului cu cheie XB5FG03C0 este tipul de cheie 455 și designul cu 3 poziții, care oferă un interval de rotație de ±45°. Comutatorul are o funcție de blocare, ceea ce înseamnă că rămâne în poziția selectată după ce cheia este rotită. Cheia poate fi scoasă în orice poziție a comutatorului, asigurând o flexibilitate maximă de utilizare. Placa frontală din plastic gri se potrivește perfect în mediile industriale moderne, în timp ce cheia neagră, nemarcată, conferă produsului un aspect elegant. Comutatorul selector are 2 contacte NO (normal deschise), care sunt de tip slow-break. Contactele sunt fabricate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate electrică excelentă. Comutatorul este echipat cu terminale cu șurub care pot fi utilizate pentru cabluri cu dimensiuni de până la 2 x 1,5 mm² cu capete de cablu sau pentru cabluri cu dimensiuni de la 1 x 0,22 mm² fără capete de cablu. Conectorii pot fi acționați cu mai multe tipuri de capete de șurubelniță: Phillips nr. 1, Pozidriv nr. 1, precum și șurubelnițe plate cu diametre de 4 mm și 5,5 mm. Produsul are caracteristici electrice remarcabile: curent termic convențional în aer liber de 10 A, tensiune nominală de izolație de 600 V (la gradul de poluare 3) și rezistență la tensiune de impuls nominală de 6 kV. Curentul nominal de funcționare în modul AC-15 este de 3 A la 240 V sau 6 A la 120 V, în timp ce în modul DC-13 este de 0,1 A la 600 V sau 0,55 A la 125 V. Durata de viață mecanică a comutatorului este de 1.000.000 de cicluri de comutare, iar durata de viață electrică este, de asemenea, de 1.000.000 de cicluri în diverse condiții de încărcare. Diametrul de instalare al comutatorului selector este de 30,5 mm, care este o dimensiune standard în industrie. Înălțimea totală a produsului este de 42 mm, lățimea sa este de 36,6 mm, iar adâncimea sa este de 98,5 mm. La instalare, distanța recomandată între orificiile de montare este de 40 mm atât pe orizontală, cât și pe verticală. Dispozitivul poate fi montat într-un panou cu o grosime de 1-6 mm. Comutatorul Schneider Electric XB5FG03C0 este extrem de rezistent: are protecție IP66/IP67 și este clasificat NEMA 13 și NEMA 4X, ceea ce îl face rezistent la praf și apă. De asemenea, are o rezistență remarcabilă la spălarea cu apă sub presiune (7.000.000 Pa la 55 °C, de la o distanță de 0,1 m). Produsul are o clasă de rezistență la impact IK03 și poate rezista la vibrații de 5 g în intervalul de frecvență 2-500 Hz, precum și la impacturi de accelerație semisinusoidală de 30 g/18 ms și 50 g/11 ms. Intervalul său de temperatură de funcționare și depozitare este între -40 °C și +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme.
Schneider Electric Harmony XB5 - Date tehnice XB5FG03C0
Date de bază
Familia de produse: Harmony XB5
Tipul produsului: Comutator selector
Denumire scurtă: XB5F
Material panou frontal: Plastic cu acoperire gri
Tip cap: Încastrat încorporat
Diametru de montare: 30,5 mm
Cantitate minimă de comandă: 1
Formă cap indicator: Rotundă
Caracteristici de funcționare
Tip operator: Fix (funcție de menținere)
Profil operator: Comutator cu cheie neagră, nemarcat
Informații privind poziția operatorului: 3 poziții +/- 45°
Tip cheie: Cheie 455
Poziție de extragere a cheii: Orice poziție
Tip și compoziție contact: 2 NO
Funcționare contact: Întrerupere lentă
Material contact: Aliaj de argint (Ag/Ni)
Utilizare contact: Contacte standard
Deschidere pozitivă: Niciuna
Caracteristici electrice
Protecție la scurtcircuit: Siguranță tip gG de 10 A (conform IEC 60947-5-1)
Curent termic convențional în aer liber: 10 A (conform IEC 60947-5-1)
Tensiune nominală de izolare: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Curent nominal de funcționare:
- 3 A 240 V, AC-15, A600 conform IEC 60947-5-1
- 6 A 120 V, AC-15, A600 conform IEC 60947-5-1
- 0,1 A 600 V, DC-13, Q600 conform IEC 60947-5-1
- 0,27 A 250 V, DC-13, Q600 conform IEC 60947-5-1
- 0,55 A 125 V, DC-13, Q600 conform IEC 60947-5-1
- 1,2 A 600 V, AC-15, A600 conform IEC 60947-5-1
Conexiuni
Metoda de conectare: Terminale cu șurub, ≤ 2 x 1,5 mm² papuci de cablu conform IEC 60947-1
Terminale cu șurub, ≥ 1 x 0,22 mm² fără papuci de cablu conform IEC 60947-1
Descrierea terminalelor ISO n°1: (13-14)NO și (23-24)NO
Cuplu de strângere: 0,8...1,2 Nm conform IEC 60947-1
Forma capului șurubului: În formă de cruce, compatibil cu șurubelnița Philips nr. 1
În formă de cruce, compatibil cu șurubelnița Pozidriv nr. 1
Cu fantă, compatibil cu șurubelniță plată Ø 4 mm
Cu fantă, compatibil cu șurubelniță plată Ø 5,5 mm
Durabilitate
Durată de viață mecanică: 1.000.000 de cicluri
Durată de viață electrică: 1.000.000 de cicluri în diverse condiții de încărcare, în conformitate cu IEC 60947-5-1 Anexa C
Fiabilitate electrică: Λ < 10exp(-6) 5 V, 1 mA într-un mediu curat, conform IEC 60947-5-4
Λ < 10exp(-8) 17 V, 5 mA într-un mediu curat, conform IEC 60947-5-4
Dimensiuni
Înălțime: 42 mm
Lățime: 36,6 mm
Adâncime: 98,5 mm
Condiții de mediu
Grad de protecție: TH
Temperatura ambiantă în timpul depozitării: -40...+70 °C
Temperatura ambiantă în timpul funcționării: -40...+70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Clasa de protecție IK: IK03 conform IEC 50102
Rezistență la spălarea cu apă sub presiune: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) cu accelerație semionduală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Standarde și certificări
Standarde: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: listat UL, CSA
