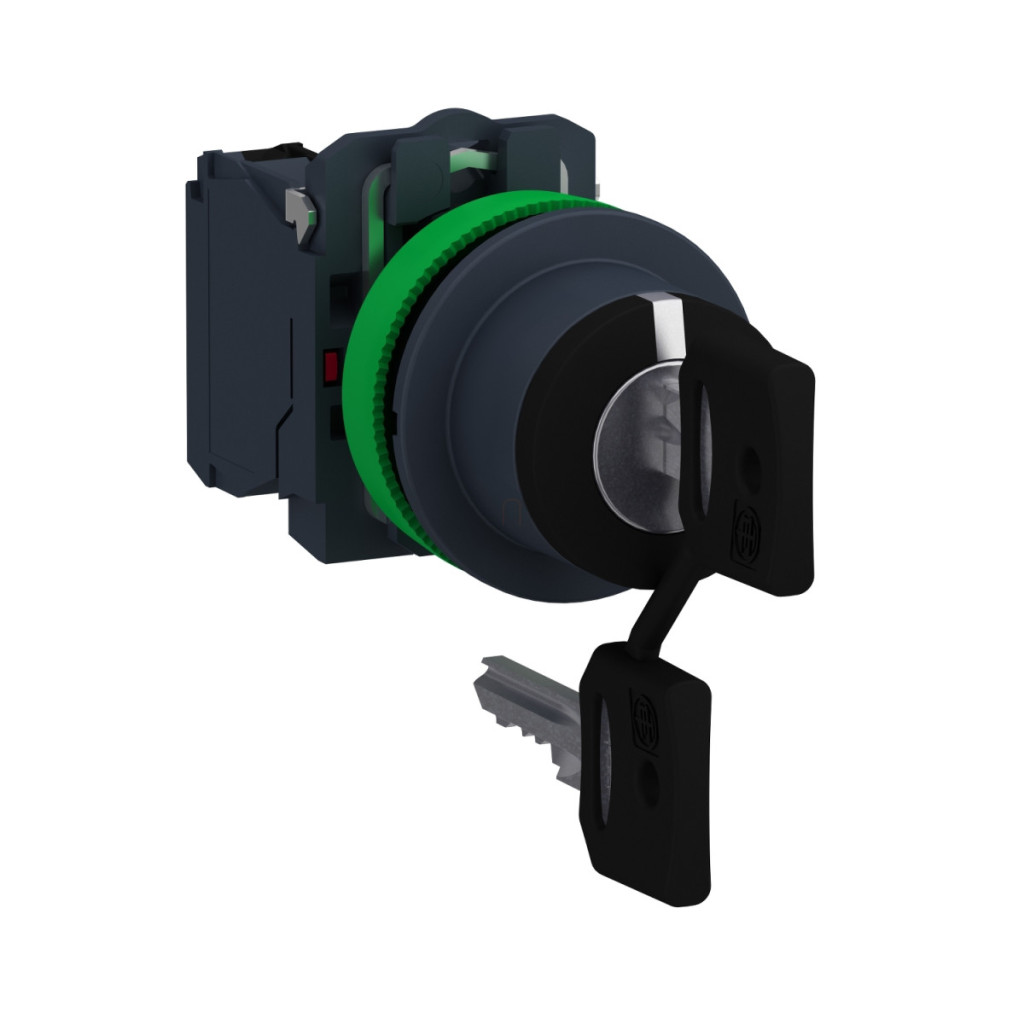

Schneider Electric Harmony XB5 - XB5FG33 - întrerupător complet din plastic, montat încastrat, Ø30, 455 tastă, 3 poziții, 2NO

Lățime: 53,34 mm

Lungime: 91,44 mm

Înălțime: 43,1799999999999 mm

Comandă specială

Schneider Electric Harmony XB5 - XB5FG33 - întrerupător complet din plastic, montat încastrat, Ø30, 455 tastă, 3 poziții, 2NO

Name: Schneider Electric Harmony XB5 - XB5FG33 - întrerupător complet din plastic, montat încastrat, Ø30, 455 tastă, 3 poziții, 2NO
Brand: Schneider Electric Zrt.
SKU: 3606481360618
Price: 126.79 RON
Availability: InStock

126,79 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Armonie XB5

Comutatorul cu cheie XB5FG33 din familia de produse Schneider Electric Harmony XB5 este un dispozitiv de comutare industrial versatil, de înaltă calitate, ideal pentru aplicații de siguranță de nivel înalt. Acest comutator din plastic cu montare încastrată este de culoare neagră, are un diametru de montare de 30 mm și poate fi acționat cu o cheie 455, oferind o protecție excelentă împotriva utilizării neautorizate. Comutatorul poate fi setat în trei poziții cu un interval de rotație de +/- 45° și are o funcție de blocare, ceea ce înseamnă că, după rotirea cheii, comutatorul rămâne în poziția dată. Dispozitivul are 2 contacte NO (normal deschise) cu funcționare cu întrerupere lentă. Acest tip de comutator este ideal pentru aplicații în care este necesar accesul restricționat cu cheie, cum ar fi pornirea autorizată a mașinii, sistemele de securitate sau comutarea modului restricționat de autorizare. Produsele din seria Harmony XB5 sunt fabricate cu o placă frontală din plastic de culoare gri închis și un design încastrat. Comutatorul are un cap indicator rotund și este conectat cu terminale cu șurub. Terminalele sunt compatibile cu cabluri cu o secțiune maximă de 2 x 1,5 mm² cu capete de cablu în conformitate cu IEC 60947-1 sau cu cabluri cu o secțiune minimă de 1 x 0,22 mm² fără capete de cablu. Comutatorul XB5FG33 are proprietăți mecanice și electrice remarcabile. Produsul garantează 1.000.000 de cicluri de comutare, asigurând o durată lungă de viață chiar și în medii industriale. Dispozitivul poate rezista la un curent termic convențional de 10 A în aer liber și are o tensiune de izolare de 600 V (la gradul de poluare 3). Tensiunea de impuls rezistentă este de 6 kV conform IEC 60947-1. Are diferite valori nominale de sarcină în categoria de comutare AC-15: 3A la 240V, 6A la 120V și 1,2A la 600V. În categoria DC-13, este de 0,1 A la 600 V, 0,27 A la 250 V și 0,55 A la 125 V. Produsul are o protecție remarcabilă împotriva influențelor mediului: IP66, IP67, IP69 și IP69K conform IEC 60529 și, de asemenea, este conform cu specificațiile NEMA 13 și NEMA 4X. Comutatorul poate fi utilizat și depozitat într-un interval de temperatură cuprins între -40 °C și +70 °C. În plus, are o rezistență excelentă la șocuri: poate rezista la până la 30 gn (durată de 18 ms) sau 50 gn (durată de 11 ms) șoc de accelerare semisinusoidal conform IEC 60068-2-27 și oferă o rezistență la vibrații de 5 gn în intervalul de frecvență 2-500 Hz conform IEC 60068-2-6.

Schneider Electric Harmony XB5 - Date tehnice XB5FG33

Specificații generale

Familia de produse: Harmony XB5

Tipul produsului: Comutator selector cu cheie

Denumire scurtă a dispozitivului: XB5F

Material placă frontală: Plastic gri închis

Tip cap: Încastrat încorporat

Diametru de montare: 30,5 mm

Formă cap indicator: Rotundă

Tip de control: Fix (fix)

Profil de control: Comutator cu cheie negru, fără marcaj

Informații privind poziția de control: 3 poziții +/- 45°

Tip blocare: cheie 455

Poziție extragere cheie: Centru

Caracteristici electrice

Tip și compoziție contact: 2 NO

Funcționare contact: Întrerupere lentă

Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1

Terminale cu șurub, >= 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1

Descrierea terminalelor ISO n°1: (13-14)NO și (23-24)NO

Material contact: Aliaj de argint (Ag/Ni)

Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1

Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1

Tensiune nominală de izolare: 600 V (grad de poluare 3) conform IEC 60947-1

Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1

Curent nominal de funcționare

3 A la 240 V, AC-15, A600 conform IEC 60947-5-1

6 A la 120 V, AC-15, A600 conform IEC 60947-5-1

0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1

0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1

0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1

1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1

Caracteristici mecanice

Înălțime: 42 mm

Lățime: 36,6 mm

Adâncime: 98,5 mm

Durată de viață mecanică: 1.000.000 de cicluri

Cuplu de strângere: 0,8...1,2 N·m conform IEC 60947-1

Formă cap șurub: În formă de cruce, compatibil cu șurubelnița Philips nr. 1

În formă de cruce, compatibil cu șurubelnița Pozidriv nr. 1

Cu fantă, compatibilă cu șurubelnița plată Ø 4 mm

Cu fantă, compatibilă cu șurubelnița plată Ø 5,5 mm

Caracteristici de mediu

Tratament de protecție: TH

Temperatura ambiantă de depozitare: -40...70 °C

Temperatură ambiantă de funcționare: -40...70 °C

Clasă de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536

Grad de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529

Grad de protecție NEMA: NEMA 13, NEMA 4X

Grad de protecție IK: IK03 conform IEC 50102

Standarde și certificări

Standarde: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1

Certificări de produs: listat UL, CSA

Caracteristici de rezistență

Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6

Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27

50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27

Date

Lățime

53,34 mm

Lungime

91,44 mm

Înălțime

43,1799999999999 mm

EAN prezentat

3606481360618

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

95,25 g/bucată

Numar articol

3606481360618
