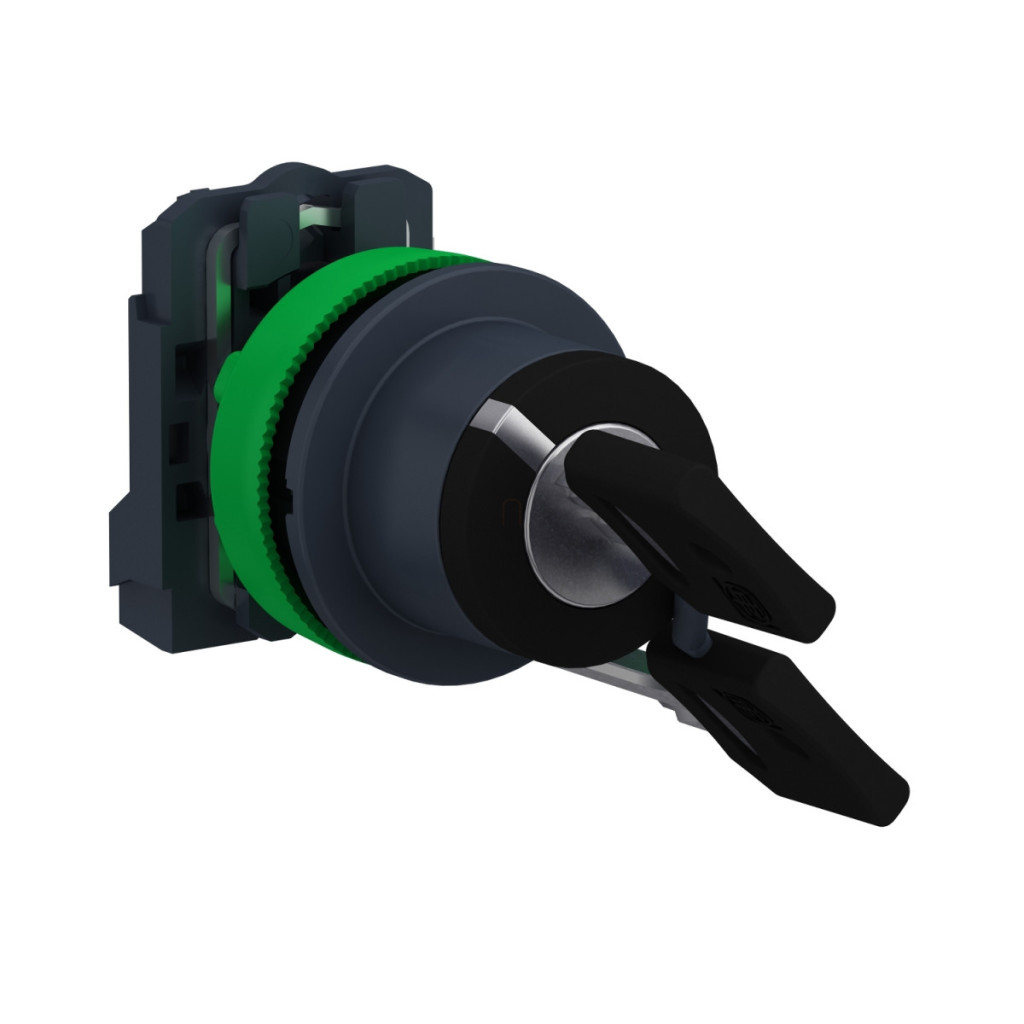

Comutatorul selector Schneider Electric Harmony XB5FG41 este o componentă esențială a sistemelor industriale de automatizare și control, fabricat din materiale de înaltă calitate și asigurând o funcționare fiabilă timp de mulți ani. Acest comutator cu cheie face parte din familia de produse Harmony XB5, care oferă o gamă largă de comutatoare industriale, indicatoare luminoase și dispozitive de control recunoscute la nivel mondial. XB5FG41 este un comutator montat pe panou, cu un cadru din plastic de culoare gri închis, care poate fi acționat cu o cheie 455. Comutatorul are două poziții stabile între care se poate comuta cu o rotire de 90 de grade, iar cheia poate fi scoasă atât din poziția stângă, cât și din cea dreaptă. Această caracteristică este ideală pentru aplicații în care trebuie împiedicată operarea neautorizată, cum ar fi pornirea mașinilor periculoase sau controlul sistemelor critice. Unitatea de operare cu cheie neagră, nemarcată, are un design rotund care se potrivește armonios cu designul panourilor de control moderne. Cu un diametru de montare de 30,5 mm, comutatorul poate fi instalat cu ușurință în decupaje standard. Dispozitivul este echipat cu un contact normal deschis (NO), care asigură o funcționare lentă. Conexiunea electrică se realizează cu borne cu șurub, care sunt potrivite pentru cabluri cu o secțiune transversală de până la 2 x 1,5 mm² cu papuci de cablu sau cabluri cu o secțiune transversală de cel puțin 1 x 0,22 mm² fără papuci de cablu, în conformitate cu standardul IEC 60947-1. Comutatorul are o înălțime de 42 mm, o lățime de 36,6 mm și o adâncime de 98,5 mm, asigurând un design compact chiar și în spații înguste. Comutatorul Schneider Electric XB5FG41 are parametri tehnici remarcabili. Contactele sunt realizate din aliaj de argint (Ag/Ni), care asigură o conductivitate electrică excelentă și rezistență la uzură. Curentul termic convențional măsurat în aer liber (Ith) este de 10 A, tensiunea nominală de izolare (Ui) este de 600 V (la gradul de poluare 3), iar tensiunea nominală de impuls (Uimp) este de 6 kV, ceea ce este în conformitate cu standardul IEC 60947-1. Curentul nominal de funcționare (Ie) a fost specificat în mai multe configurații: 3 A la 240 V (AC-15), 6 A la 120 V (AC-15), 0,1 A la 600 V (DC-13), 0,27 A la 250 V (DC-13), 0,55 A la 125 V (DC-13) și 1,2 A la 600 V (AC-15), toate în conformitate cu IEC 60947-5-1. Comutatorul poate fi protejat împotriva scurtcircuitelor cu o siguranță de tip gG de 10 A. În ceea ce privește durabilitatea mecanică, dispozitivul este impresionant, garantând 1 milion de cicluri de comutare, în timp ce durabilitatea electrică atinge, de asemenea, 1 milion de cicluri în diverse condiții de încărcare. Fiabilitatea comutatorului este confirmată și de probabilitatea redusă de defectare măsurată într-un mediu curat (Λ < 10exp(-6) la 5 V, 1 mA și Λ < 10exp(-8) la 17 V, 5 mA), în conformitate cu standardul IEC 60947-5-4.
Schneider Electric Harmony XB5 - Date tehnice XB5FG41
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului sau al componentei: Comutator selector
Denumirea scurtă a dispozitivului: XB5F
Materialul cadrului: Plastic gri închis
Tip cap: Încastrat încorporat
Diametru de montare: 30,5 mm
Formă cap unitate indicator: Rotundă
Tip operator: Stare stabilă
Profil operator: Comutator cu cheie neagră, nemarcat
Informații privind poziția operatorului: 2 poziții 90°
Tip cheie: Cheie 455
Tip și compoziție contact: 1 NO
Funcționare contact: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, capăt de cablu <= 2 x 1,5 mm² conform IEC 60947-1; Terminale cu șurub, >= 1 x 0,22 mm² fără papuci de cablu conform IEC 60947-1
Caracteristici suplimentare
Înălțime: 42 mm
Lățime: 36,6 mm
Adâncime: 98,5 mm
Descrierea terminalului ISO n°1: (13-14)NO
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Poziție de scoatere a cheii: Stânga și dreapta
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: Niciuna
Durată de viață mecanică: 1.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Forma capului șurubului: Phillips, compatibil cu șurubelnița Philips 1; Phillips, compatibil cu șurubelnița Pozidriv 1; cu fantă, compatibilă cu șurubelnița plată Ø 4 mm; cu fantă, compatibilă cu șurubelnița plată Ø 5,5 mm
Material contact: aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip 10 A gG conform IEC 60947-5-1
[Ith] curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1
[Ui] tensiune nominală de izolare: 600 V (grad de poluare 3) conform IEC 60947-1
[Uimp] tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
[Ie] curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1; 6 A la 120 V, AC-15, A600 conform IEC 60947-5-1; 0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1; 0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1; 0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1; 1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Date privind mediul
Grad de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Clasa de protecție a contactului electric: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529; IP67; IP69; IP69K
Grad de protecție NEMA: NEMA 13; NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-1; UL 508; JIS C8201-5-1; IEC 60947-5-4; IEC 60947-5-1; CSA C22.2 Nr. 14; JIS C8201-1
Certificări de produs: Listat UL; CSA
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27; 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27.
