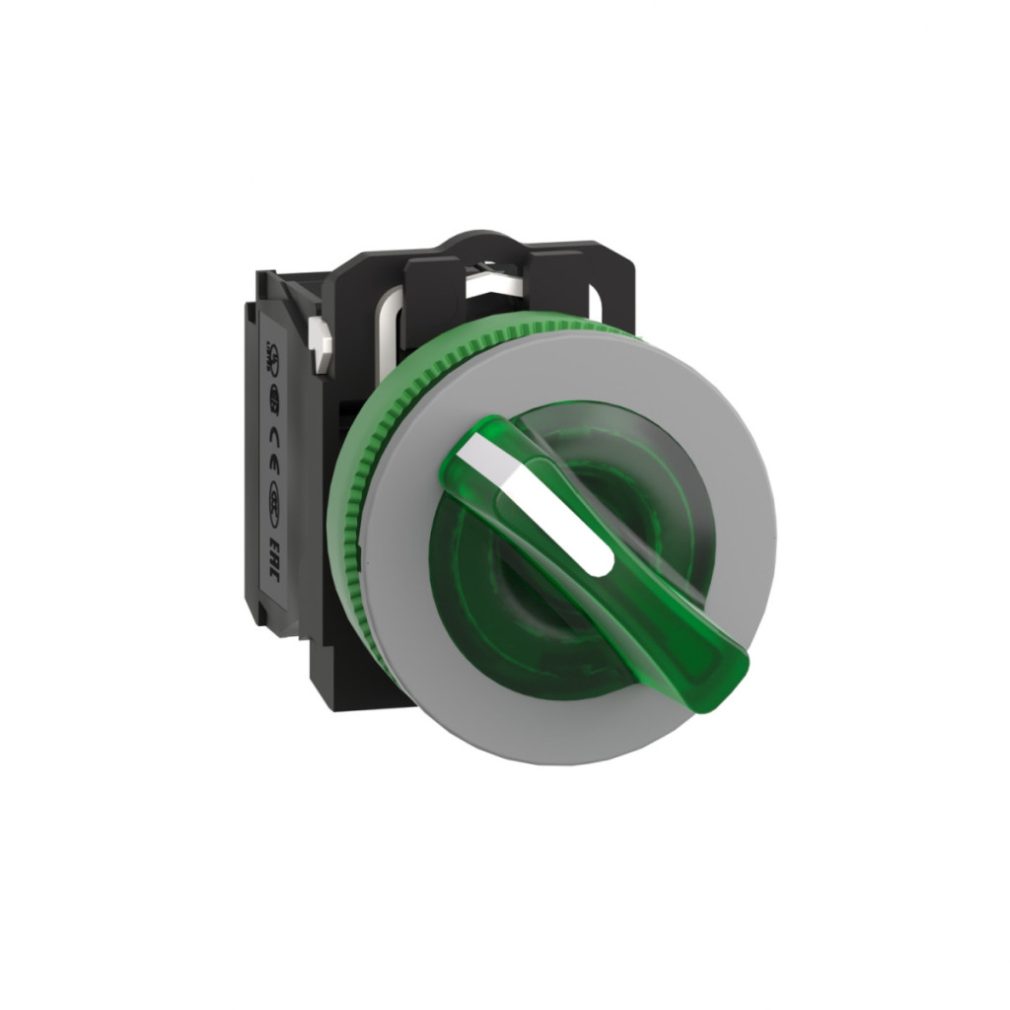

Schneider Electric Harmony XB5FK123G5C0 este un comutator selector iluminat de înaltă calitate, care face parte din familia de produse Harmony XB5. Acest comutator montat încastrat, realizat integral din plastic, asigură o funcționare fiabilă și o durată lungă de viață, chiar și în medii industriale. Produsul are un cadru din plastic gri și un buton de control verde, care oferă operatorilor un feedback vizual clar cu privire la poziția comutatorului. Comutatorul selector Harmony XB5FK123G5C0 poate fi setat în 2 poziții cu o rotație de 90°. Comutatorul are 1 contact NO (normal deschis) și 1 contact NC (normal închis), care sunt proiectate pentru rupere lentă, pentru a asigura o funcționare fiabilă. Iluminarea LED universală încorporată necesită o tensiune de alimentare de 110-120 V c.a. la o frecvență de 50/60 Hz. Pentru instalarea comutatorului este necesară o gaură cu diametrul de 30,5 mm, iar pentru montarea pe panou se recomandă o gaură cu diametrul de 30,75 mm (toleranță 30,5 mm +0,5 mm). Comutatorul are o flanșă de montare rotundă, care se potrivește armonios cu designul panourilor de control. Comutatorul Schneider XB5FK123G5C0 are parametri tehnici remarcabili. Dimensiunile sale sunt 42 mm înălțime, 36,6 mm lățime și 71 mm adâncime. Pentru conectare sunt disponibile borne cu șurub, care sunt potrivite pentru papuci de cablu cu o secțiune maximă de 2 x 1,5 mm² sau cabluri fără papuci de cablu cu o secțiune minimă de 1 x 0,22 mm², în conformitate cu standardul IEC 60947-1. Capetele șuruburilor de prindere pot fi utilizate cu o varietate de șurubelnițe: Phillips (dimensiunea 1 sau Pozidriv 1) și plate (4 mm sau 5,5 mm). Cuplul de strângere recomandat este între 0,8 și 1,2 Nm, în conformitate cu IEC 60947-1. Contactele sunt realizate din aliaj de argint (Ag/Ni), care asigură o conductivitate electrică excelentă. Caracteristicile electrice ale comutatorului sunt, de asemenea, remarcabile. Curentul termic convențional în aer liber (Ith) este de 10 A conform IEC 60947-5-1. Tensiunea nominală de izolare (Ui) este de 600 V (grad de poluare 3) conform IEC 60947-1, în timp ce toleranța nominală la tensiunea de impuls (Uimp) este de 6 kV conform IEC 60947-1. Curentul de funcționare (Ie) în modul AC-15 este de 3 A la 240 V, 6 A la 120 V și 1,2 A la 600 V. În modul DC-13, acesta este de 0,1 A la 600 V, 0,27 A la 250 V și 0,55 A la 125 V. Ca protecție împotriva scurtcircuitelor, se recomandă utilizarea unei siguranțe de tip gG de 10 A, în conformitate cu IEC 60947-5-1. Comutatorul are o durată de viață electrică remarcabilă: 1 milion de cicluri de comutare în diverse condiții de încărcare, în conformitate cu IEC 60947-5-1 Anexa C, cu un factor de încărcare de 0,5 și o frecvență de funcționare de 3600 comutări/oră. Durata de viață mecanică este, de asemenea, de 1 milion de cicluri de comutare.
Schneider Electric Harmony XB5 - XB5FK123G5C0 - întrerupător complet din plastic pentru montare încastrată, Ø30, 2 poziții, 120 VAC, 1NO+1NC, verde, inel gri date tehnice
Date de bază
Familia de produse: Harmony XB5
Tip produs: Comutator selector iluminat
Denumire scurtă: XB5F
Material placă frontală: Plastic gri
Design cap: Încastrat
Diametru de montare: 30,5 mm
Formă cap indicator: Rotundă
Tip de funcționare: Fixabil
Element de control: Mâner standard verde, nemarcat
Poziții comutator: 2 poziții, 90°
Tip și compoziție contact: 1 NO + 1 NC
Funcționare contact: Întrerupere lentă
Conexiune
Tip conexiune: Bornă cu șurub, ≤ 2 x 1,5 mm² papuc de cablu conform IEC 60947-1
Bornă cu șurub, ≥ 1 x 0,22 mm² fără papuc de cablu conform IEC 60947-1
Tip cap șurub: Cruciform (compatibil cu șurubelnița Philips 1)
Cruciform (compatibil cu șurubelnița Pozidriv 1)
Șurub cu cap plat (compatibil cu șurubelnița de 4 mm)
Șurub cu cap plat (compatibil cu șurubelnița de 5,5 mm)
Descrierea blocului de borne ISO n°1: (21-22)NC
(13-14)NO
Caracteristici electrice
Tip bec: LED integrat
Tensiune nominală de alimentare: 110...120 V c.a., 50/60 Hz
Limite de tensiune de alimentare: 94...132 V c.a. Material contact: Aliaj de argint (Ag/Ni) Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1 Flux termic convențional în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Toleranță nominală la tensiune de impuls: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici mecanice
Înălțime: 42 mm
Lățime: 36,6 mm
Adâncime: 71 mm
Cuplu de fixare: 0,8…1,2 N.m conform IEC 60947-1
Grosime de prindere admisibilă: 1-6 mm / 0,04-0,24 inch Durată de viață mecanică: 1.000.000 de cicluri Caracteristici de mediu Grad de protecție IP: IP66 conform IEC 60529, IP67 Protecție NEMA: NEMA 13, NEMA 4X Rezistență la impact: IK03 conform IEC 50102 Temperatura ambiantă de funcționare: -40 până la 70 °C Temperatura de depozitare: -40…70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Tratament de protecție: TH Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m Standarde și certificări IEC 60947-1
UL 508
JIS C8201-5-1
IEC 60947-5-4
IEC 60947-5-1
CSA C22.2 Nr. 14
JIS C8201-1
Certificări ale produsului: Listat UL
CSA
Caracteristici suplimentare
Fiabilitate electrică: Λ < 10exp(-6) la 5 V și 1 mA într-un mediu curat, conform IEC 60947-5-4
Λ < 10exp(-8) 17 V și 5 mA într-un mediu curat, conform IEC 60947-5-4
Deschidere pozitivă: contact NC conform IEC 60947-5-1 Anexa K
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) cu accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) cu accelerație semiondă sinusoidală conform IEC 60068-2-27
