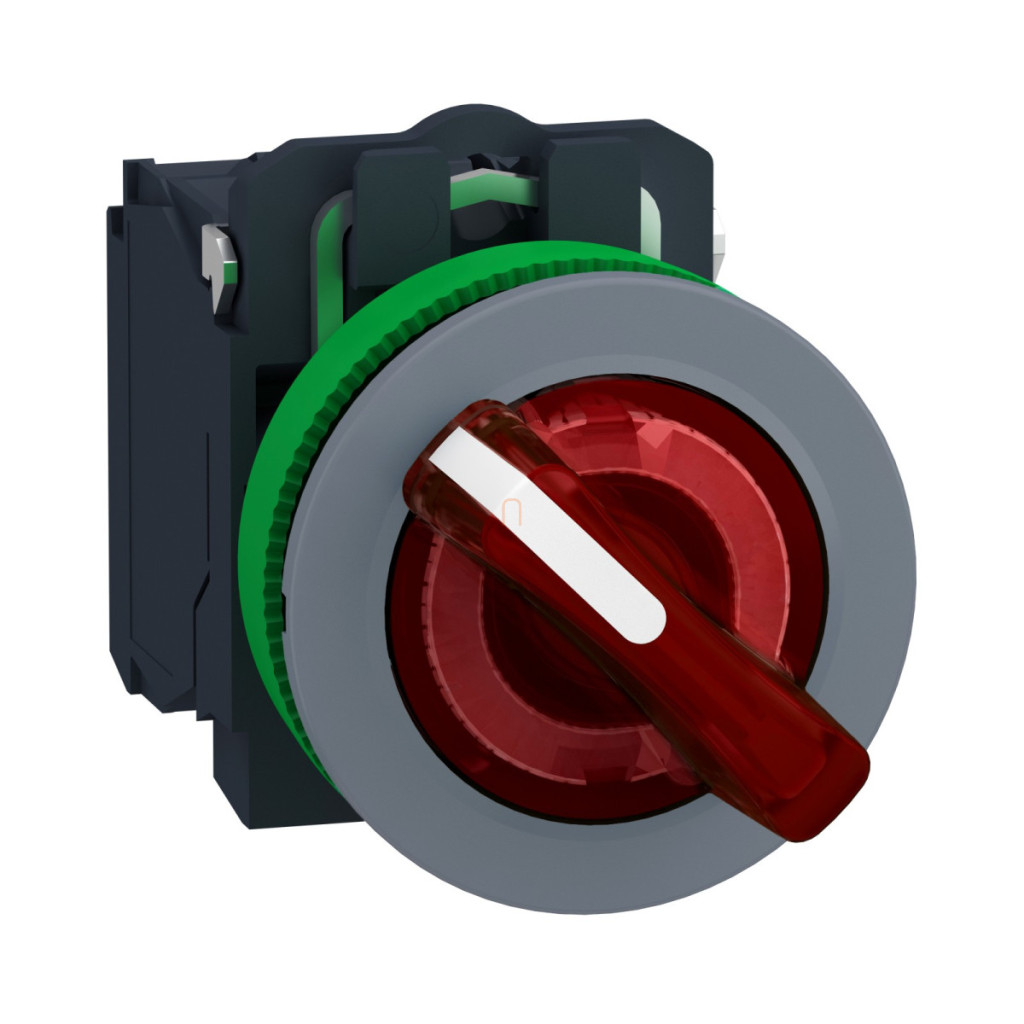

Comutatorul selector iluminat Schneider Electric Harmony XB5FK124B5C0 este o unitate completă de comutare concepută pentru aplicații industriale, care se remarcă în gama de produse prin fiabilitate și versatilitate. Ca parte a popularei familii de produse Harmony XB5, acest produs se caracterizează prin manopera de înaltă calitate și o durată lungă de viață, asigurând performanțe remarcabile chiar și în utilizarea zilnică în medii industriale. Schneider Electric XB5FK124B5C0 este un comutator selector complet încastrat într-un panou, prevăzut cu un inel din plastic gri și o manetă de acționare standard roșie. Una dintre caracteristicile speciale ale produsului este iluminarea LED universală încorporată, care funcționează la 24 V CA/CC la o frecvență de 50/60 Hz. Comutatorul are două poziții, care se disting printr-o rotație de 90 de grade, oferind un feedback vizual clar operatorului. Configurația contactului comutatorului este 1NO + 1NC (1 contact normal deschis și 1 contact normal închis), oferind o gamă largă de opțiuni de control. Parametrii tehnici ai produsului sunt impresionanți: comutatorul are un diametru de instalare de 30,5 mm, iar pentru instalare se recomandă o gaură cu un diametru de 30,75 mm. Înălțimea totală a dispozitivului este de 42 mm, lățimea sa este de 36,6 mm, iar adâncimea sa este de 71 mm. Comutatorul este conectat folosind terminale cu șurub, care pot acomoda fire cu o secțiune transversală maximă de 2 x 1,5 mm² cu capete de cablu sau fire cu o secțiune transversală minimă de 1 x 0,22 mm² fără capete de cablu, în conformitate cu standardul IEC 60947-1. Comutatorul are o caracteristică de funcționare cu întrerupere lentă. XB5FK124B5C0 are un nivel remarcabil de protecție, cu o clasificare IP66 și IP67 conform IEC 60529, și este, de asemenea, conform cu standardele NEMA 13 și NEMA 4X. Aceasta înseamnă că dispozitivul este complet protejat împotriva prafului și poate rezista la imersia periodică în apă, asigurând o funcționare fiabilă chiar și în medii industriale dure. Rezistența sa la impact este IK03 conform IEC 50102. Comutatorul poate rezista, de asemenea, la echipamente de spălare cu presiune înaltă de până la 7000000 Pa la 55 °C de la o distanță de 0,1 m. Dispozitivul are o durată de viață mecanică excepțional de lungă, de 1.000.000 de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung. Durata de viață electrică este, de asemenea, de 1.000.000 de cicluri în diverse condiții de încărcare. Cuplul de strângere al dispozitivului este de 0,8-1,2 Nm conform IEC 60947-1. Produsul este conform cu mai multe standarde internaționale, inclusiv IEC 60947-1, UL 508, CSA C22.2 nr. 14 și alte reglementări, și are certificări UL și CSA. Parametrii electrici ai produsului includ o tensiune nominală de izolare (Ui) de 600 V la gradul de poluare 3 și o tensiune nominală de impuls (Uimp) de 6 kV. Curentul nominal de funcționare (Ie) al comutatorului variază în funcție de aplicație: 3 A 240 V CA-15, 6 A pentru 120 V CA-15, 0,1 A pentru 600 V CC-13, 0,27 A pentru 250 V CC-13, 0,55 A pentru 125 V CC-13 și 1,2 A pentru aplicații de 600 V CA-15, toate în conformitate cu IEC 60947-5-1. Comutatorul are un curent termic convențional în aer liber (Ith) de 10 A. Pentru protecția împotriva scurtcircuitelor se recomandă o siguranță de tip gG de 10 A.
Schneider Electric Harmony XB5 - XB5FK124B5C0 - întrerupător complet din plastic pentru montare încastrată, Ø30, 2 poziții, 24 V, 1NO+1NC, roșu, inel gri Date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Întrerupător de lumină
Denumire scurtă a dispozitivului: XB5F
Materialul cadrului: Plastic, acoperit cu gri
Tip cap: Încastrat, încastrat
Diametru de montare: 30,5 mm
Cantitate minimă de vânzare: 1
Forma capului unității indicatoare: Rotundă
Tip operator: Poziție permanentă
Pârghie cu poziție permanentă
Profil element de control: Pârghie standard roșie, nemarcată
Pârghie roșie, nemarcată
Informații privind poziția operatorului: 2 poziții 90°
Tip și compoziție contact: 1 NO + 1 NC
Funcționare contact: Întrerupere lentă
Conectori - terminale: Cleme cu șurub, <= 2 x 1,5 mm² cu papuci de cablu conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără papuci de cablu conform IEC 60947-1
Soclu bec: LED integrat
Tensiune nominală de alimentare: 24 V c.a./c.c. la 50/60 Hz Date suplimentare Înălțime: 42 mm Lățime: 36,6 mm Adâncime: 71 mm Descrierea terminalelor ISO n°1: (21-22)NC
(13-14)NO
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: contact NC conform IEC 60947-5-1 Anexa K
Durată de viață mecanică: 1.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Forma capului șurubului
În formă de cruce, compatibil cu șurubelnița Philips 1
În formă de cruce, compatibil cu șurubelnița Pozidriv 1
Cu fantă, compatibilă cu șurubelniță plată cu diametrul de 4 mm
Cu fantă, compatibilă cu șurubelniță plată cu diametrul de 5,5 mm
Caracteristici electrice
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: 10 A tip siguranță gG conform IEC 60947-5-1
Curent termic măsurat în condiții convenționale de convecție în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A 240 V, AC-15, A600 conform IEC 60947-5-1
6 A 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A 600 V, AC-15, A600 conform IEC 60947-5-1
Durată de viață electrică: 1.000.000 de cicluri, AC-15, 2 A la 230 V, viteză de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 de cicluri, AC-15, 3 A la 120 V, viteză de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 de cicluri, AC-15, 4 A la 24 V, viteză de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 cicluri, DC-13, 0,2 A la 110 V, viteză de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform IEC 60947-5-1 C anexă
1.000.000 de cicluri, DC-13, 0,5 A la 24 V, viteză de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Fiabilitate electrică: Λ < 10exp(-6) 5 V și 1 mA într-un mediu curat conform IEC 60947-5-4
Λ < 10exp(-8) 17 V și 5 mA într-un mediu curat conform IEC 60947-5-4
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
Grad de protecție NEMA: NEMA 13 NEMA 4X Clasa de protecție IK: IK03 conform IEC 50102 Standarde și certificări Standarde: IEC 60947-1 UL 508 JIS C8201-5-1 IEC 60947-5-4 IEC 60947-5-1 CSA C22.2 nr. 14
JIS C8201-1
Certificări de produs: Listat UL
CSA
Proprietăți mecanice
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Instalare și conectare
Grosime de montare: 1-6 mm / 0,04-0,24 in
Decupaj în panou pentru butoane, comutatoare și indicatoare luminoase (găuri pre-forate, gata pentru instalare): Ø30,75 mm recomandat (Ø30,5 0+0,5) / Ø1,21 in recomandat (Ø1,20 in 0+0,0196)
