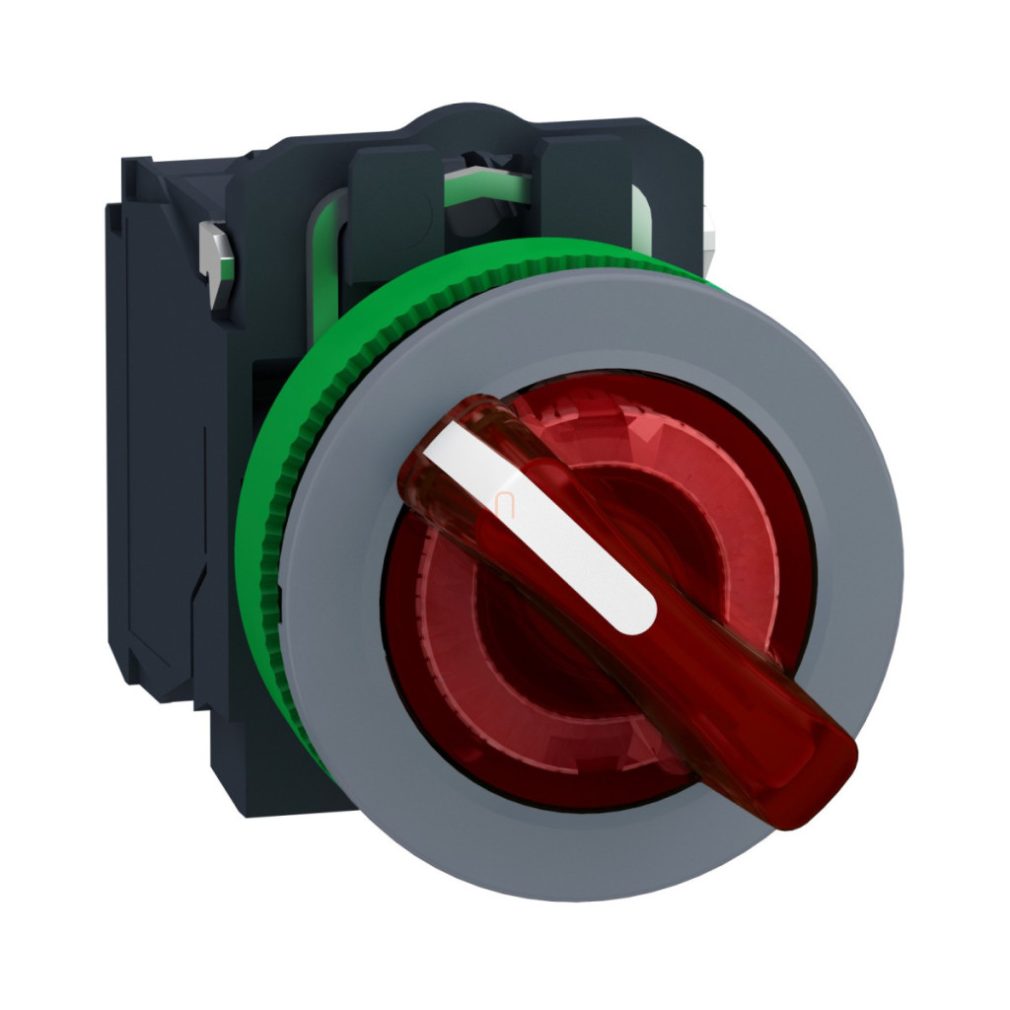

Comutatorul selector iluminat XB5FK124M5C0 din gama Harmony XB5 de la Schneider Electric este un element de control de înaltă calitate, potrivit atât pentru aplicații industriale, cât și comerciale. Acest comutator de 230 V c.a. cu LED integrat este alegerea perfectă dacă sunteți în căutarea vizibilității și a funcționării fiabile. Designul unic al produsului combină funcționalitatea și estetica. Placa frontală din plastic gri și mânerul standard roșu sunt ușor de recunoscut, chiar și de la distanță. Comutatorul selector are două poziții, între care se poate comuta cu o rotire de 90°. Contactele 1NO + 1NC asigură o funcționare fiabilă, în timp ce mecanismul de contact cu rupere lentă garantează o durată de viață mai lungă. Datorită LED-ului universal integrat, starea comutatorului este imediat vizibilă, ceea ce sporește siguranța și confortul de utilizare. Comutatorul Harmony XB5FK124M5C0 este extrem de ușor de instalat datorită dimensiunii sale de montare de 30,5 mm. Conectarea se face cu borne cu șurub, care sunt potrivite pentru cabluri cu o secțiune transversală de până la 2x1,5 mm². Comutatorul are un grad de protecție IP66 și IP67, ceea ce îl face rezistent atât la praf, cât și la umiditate, în timp ce gradul IK03 oferă o protecție mecanică adecvată. Dispozitivul se remarcă prin durabilitate excepțională: durata sa de viață mecanică este de 1.000.000 de cicluri de comutare, iar durata de viață electrică este, de asemenea, de 1.000.000 de cicluri în diverse condiții de încărcare. Comutatorul selector Schneider Electric XB5FK124M5C0 oferă performanțe remarcabile chiar și în condiții extreme. Intervalul său de temperatură de funcționare de la -40 la +70 °C permite utilizarea sa atât în aplicații interioare, cât și exterioare. Dispozitivul este rezistent la vibrații (5 gn, f=2...500 Hz) și șocuri (30/50 gn), asigurând o funcționare fiabilă chiar și în cele mai dure medii industriale. Comutatorul respectă standardele internaționale stricte, inclusiv IEC 60947-1, UL 508 și CSA C22.2 nr. 14, și este certificat UL și CSA. Comutatorul selector XB5FK124M5C0 este versatil și poate fi utilizat pentru o varietate de sarcini de control. Designul încastrat și unitatea indicatoare rotundă conferă un aspect elegant oricărui panou de control. Fiabilitatea electrică ridicată (Λ < 10exp(-6) la 5 V și 1 mA și Λ < 10exp(-8) la 17 V și 5 mA într-un mediu curat) sporește și mai mult aplicabilitatea dispozitivului în sistemele critice de control al proceselor. Comutatorul poate fi utilizat pentru a controla pornirea/oprirea mașinilor, pentru a selecta modurile de funcționare sau chiar pentru a implementa funcții de siguranță, datorită contactului său cu deschidere pozitivă, care este conform cu IEC 60947-5-1 Anexa K. Toate acestea fac ca comutatorul selector iluminat XB5FK124M5C0 să fie alegerea ideală atunci când aveți nevoie de un dispozitiv de control fiabil, cu durată lungă de viață și foarte vizibil pentru sistemele dvs. de control industrial.
Schneider Electric Harmony XB5 - XB5FK124M5C0 - întrerupător de lumină complet din plastic, montat încastrat, Ø30, 2 poziții, 230 VAC, 1NO+1NC, roșu, inel gri date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului sau al componentei: Întrerupător de lumină
Denumire scurtă a dispozitivului: XB5F
Design: Design încastrat
Material cadru: Plastic gri
Formă unitate de semnalizare: Rotundă
Tip operator: Fix
Profil operator: Mâner standard roșu, fără marcaj
Informații privind poziția operatorului: 2 poziții 90°
Caracteristici mecanice
Diametru de montare: 30,5 mm
Înălțime: 42 mm
Lățime: 36,6 mm
Adâncime: 71 mm
Grosime de prindere: 1-6 mm / 0,04-0,24 in
Durată de viață mecanică: 1.000.000 de cicluri de comutare
Cuplu de strângere: 0,8-1,2 N·m conform IEC 60947-1
Caracteristici electrice
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, ≤ 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, ≥ 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1
Tip lampă: LED integrat
Tensiune nominală de alimentare [Us]: 230-240 V c.a., 50/60 Hz
Limite tensiune de alimentare: 195-264 V c.a.
Alocare terminale
Alocare terminale ISO n°1: (21-22)NC, (13-14)NO
Date de contact
Material de contact: Aliaj de argint (Ag/Ni)
Deschidere pozitivă: Contact NC conform IEC 60947-5-1 Anexa K
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional în aer liber [Ith]: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]
3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Clasele de protecție
Grad de protecție IP: IP66 și IP67 conform IEC 60529
Grad de protecție NEMA: NEMA 13 și NEMA 4X
Clasă de rezistență la impact IK: IK03 conform IEC 50102
Clasă de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Condiții de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...+70 °C
Temperatura ambiantă de funcționare: -40...+70 °C
Rezistență la vibrații: 5 gn (f= 2-500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) la o accelerație pe jumătate de axă conform IEC 60068-2-27
50 gn (durată = 11 ms) la o accelerație pe jumătate de axă conform IEC 60068-2-27
Rezistență la spălarea cu apă sub presiune: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Standarde și certificări
Standarde: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 nr. 14, JIS C8201-1
Certificări de produs: listat UL, CSA
