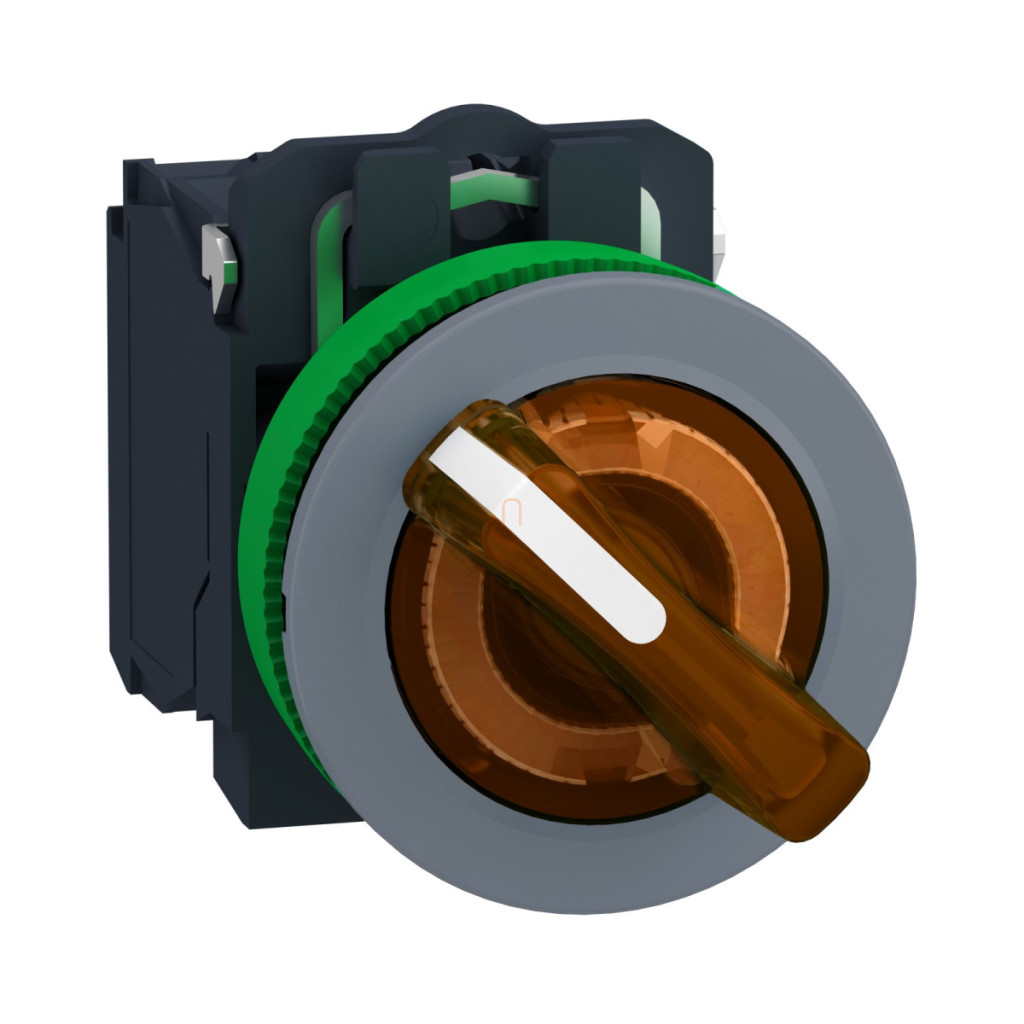

Comutatorul selector iluminat Schneider Electric Harmony XB5FK125B5C0 este un dispozitiv de control versatil, de calitate industrială, caracterizat prin fiabilitate și durabilitate. Acest comutator cu două poziții (rotație de 90°) este alegerea perfectă pentru interfețele utilizatorului de pe panourile de control industriale, mașini și echipamente unde este necesar și feedback vizual privind starea comutării. Designul și construcția produsului prezintă caracteristicile familiei de produse Harmony XB5: placă frontală din plastic gri, pârghie de acționare portocalie și iluminare LED încorporată. Comutatorul are o funcție de blocare, ceea ce înseamnă că rămâne în poziția setată de operator chiar și după încetarea intervenției manuale. Maneta de control este nemarcată, cu design standard, de culoare portocalie, ceea ce asigură o vizibilitate excelentă în medii industriale. Comutatorul are un cap indicator rotund care se potrivește perfect în panou (design încastrat), astfel încât nu iese în mod semnificativ din suprafață în timpul utilizării. Elementul comutatorului are 1 contact NO (normal deschis) și 1 contact NC (normal închis), care funcționează în modul de întrerupere lentă. Acest lucru este deosebit de important în aplicațiile în care funcționarea fiabilă a contactelor și minimizarea tranzițiilor de comutare sunt esențiale. Contactul NC are deschidere pozitivă, care respectă cerințele de siguranță din anexa K la IEC 60947-5-1. LED-ul integrat al produsului necesită o tensiune de alimentare de 24 V CA/CC la 50/60 Hz. Conexiunile se realizează cu borne cu șurub și, în conformitate cu IEC 60947-1, sunt potrivite pentru cabluri cu o secțiune maximă de 2 x 1,5 mm² cu papuci de cablu sau pentru cabluri cu o secțiune minimă de 1 x 0,22 mm² fără papuci de cablu. XB5FK125B5C0 are o durată de viață mecanică extrem de ridicată, de 1.000.000 de cicluri de comutare. Durata sa de viață electrică este, de asemenea, remarcabilă: 1.000.000 de cicluri în diverse condiții de încărcare (în categoriile de comutare AC-15 și DC-13). Dispozitivul poate fi montat într-un orificiu de montare cu diametrul de 30,5 mm, cu un diametru de montare recomandat de 30,75 mm. Dimensiunile comutatorului sunt: 42 mm înălțime, 36,6 mm lățime și 71 mm adâncime. Produsul are un nivel ridicat de protecție: IP66 și IP67 conform IEC 60529, precum și NEMA 13 și NEMA 4X. Acest lucru permite utilizarea sa în medii în care este necesară protecția împotriva prafului și umezelii. Comutatorul este, de asemenea, rezistent la spălarea cu presiune înaltă (7.000.000 Pa la 55 °C, de la o distanță de 0,1 m), ceea ce este deosebit de util în industriile în care este necesară curățarea regulată a echipamentelor.
Schneider Electric Harmony XB5 - XB5FK125B5C0 date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Comutator selector de lumină
Denumirea scurtă a produsului: XB5F
Material placă frontală: Plastic cu acoperire gri
Tip cap: Design încastrat
Diametru de montare: 30,5 mm
Formă cap indicator: Rotundă
Caracteristici de funcționare
Tip de funcționare: Manetă comutator fixă
Design de funcționare: Pârghie standard portocalie, fără marcaj
Poziții de funcționare: 2 poziții 90°
Caracteristici electrice
Tip și compoziție contact: 1 NO + 1 NC
Funcționare contact: Întrerupere lentă
Conexiune: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1
Tip lampă: LED integrat
Tensiune nominală de alimentare: 24 V c.a./c.c., 50/60 Hz Material contact: Aliaj de argint (Ag/Ni) Protecție la scurtcircuit: Siguranță de tip 10 A gG conform IEC 60947-5-1
Curent termic convențional măsurat în aer liber (Ith): 10 A conform IEC 60947-5-1
Tensiune nominală de izolație (Ui): 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls (Uimp): 6 kV conform IEC 60947-1
Caracteristici mecanice
Înălțime: 42 mm
Lățime: 36,6 mm
Adâncime: 71 mm
Marcaj terminal ISO n°1: (21-22)NC, (13-14)NO
Forma capului șurubului: Phillips, compatibil cu șurubelnița Philips 1
Phillips, compatibil cu șurubelnița Pozidriv 1
Cu fantă, compatibilă cu șurubelniță plată cu diametrul de 4 mm
Cu fantă, compatibilă cu șurubelniță plată cu diametrul de 5,5 mm
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Durată de viață mecanică: 1.000.000 de cicluri
Caracteristici de mediu
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Deschidere pozitivă: contact NC conform IEC 60947-5-1 Anexa K
Nivel de protecție: IP66 conform IEC 60529, IP67
Clasă de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la impact: IK03 conform IEC 50102
Temperatură ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Standarde și certificări
Standarde: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1 Certificări de produs: listat UL, CSA Date privind fiabilitatea Fiabilitate electrică: λ < 10exp(-6) La 5 V și 1 mA într-un mediu curat, conform IEC 60947-5-4
λ < 10exp(-8) 17 V și 5 mA într-un mediu curat, conform IEC 60947-5-4
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
