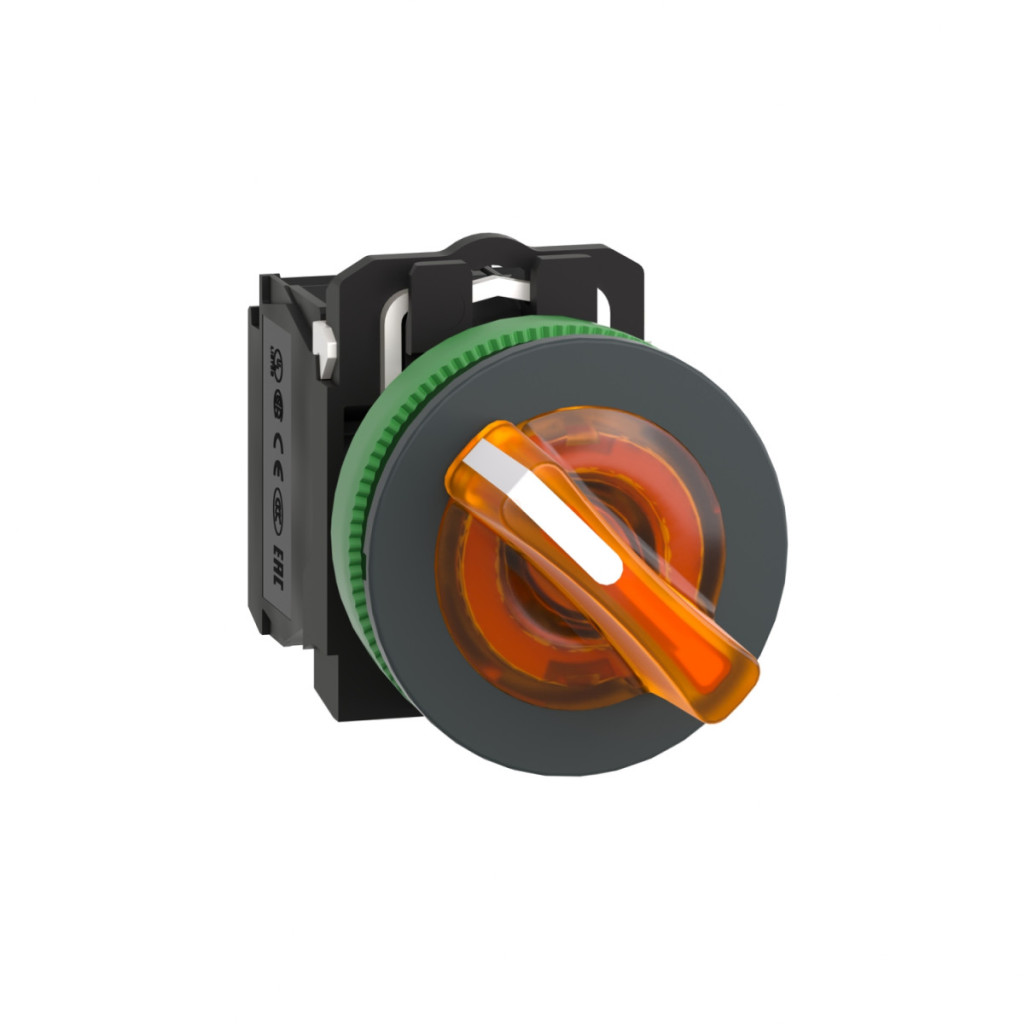

Schneider Electric Harmony XB5FK125M5 este un comutator selector iluminat de înaltă calitate, care face parte din familia de produse Harmony XB5. Acest comutator, cu carcasa din plastic gri închis și butonul de control portocaliu, este soluția ideală pentru sistemele industriale de automatizare și control, unde feedback-ul vizual și funcționarea fiabilă sunt importante. Comutatorul selector XB5FK125M5 are un design încastrat, cu un diametru de montare de 30,5 mm, permițând o instalare standard. Comutatorul are două poziții (rotație de 90°) și butonul rămâne stabil în poziția selectată (rămâne fixat). Elementul comutatorului conține 1 contact NO (normal deschis) și 1 contact NC (normal închis), care sunt cu rupere lentă, asigurând o comutare fiabilă. Contactele sunt realizate din aliaj de argint (Ag/Ni), care oferă o conductivitate electrică excelentă și rezistență la uzură. XB5FK125M5 este echipat cu iluminare LED integrată, care funcționează la o tensiune de alimentare de 230-240 V c.a. (50/60 Hz). Iluminarea nu numai că conferă comutatorului un aspect estetic, dar oferă și avantaje funcționale, cum ar fi identificarea ușoară a stării comutatorului chiar și în condiții de iluminare slabă. Produsul se conectează folosind terminale cu șurub compatibile cu cabluri cu o secțiune transversală maximă de 2 x 1,5 mm² cu capete de cablu (conform IEC 60947-1) sau cabluri cu o secțiune transversală minimă de 1 x 0,22 mm² fără capete de cablu. Designul capului șurubului este compatibil cu mai multe tipuri de șurubelnițe: Phillips (Philips nr. 1 și Pozidriv nr. 1) și plate (Ø 4 mm și Ø 5,5 mm). Comutatorul selector Harmony XB5FK125M5 are parametri tehnici remarcabili: curent termic convențional de 10 A măsurat în aer liber, tensiune nominală de izolație de 600 V, rezistență nominală la tensiune de impuls de 6 kV. Valorile curentului de funcționare în diferite categorii sunt: pentru AC-15, 3A (240V), 6A (120V), 1,2A (600V); pentru DC-13, 0,1A (600V), 0,27A (250V), 0,55A (125V). Produsul are, de asemenea, o durată de viață remarcabilă: 1 milion de cicluri de comutare mecanică și 1 milion de cicluri de comutare electrică (în condiții specificate). Valoarea sa de fiabilitate electrică (Λ) este mai mică de 10exp(-6) la 5V și 1mA și mai mică de 10exp(-8) la 17V și 5mA într-un mediu curat. Comutatorul selector are o rezistență excepțională la mediul înconjurător: intervalul de temperatură de funcționare și depozitare este de -40...+70 °C, clasa de protecție la atingere II și protecție IP66/IP67/IP69/IP69K, ceea ce înseamnă că este rezistent la praf, jeturi puternice de apă și spălare cu presiune înaltă (până la 7000000 Pa la 55 °C, de la o distanță de 0,1 m). În ceea ce privește protecția NEMA, este clasificat ca NEMA 13 și NEMA 4X. Comutatorul are o clasă de rezistență la impact de IK03, o clasă de rezistență la vibrații de 5 gn (f= 2...500 Hz) și o clasă de rezistență la impact de 30 gn (pentru 18 ms) și 50 gn (pentru 11 ms) pentru accelerație cu semiondă sinusoidală. Comutatorul XB5FK125M5 este conform cu numeroase standarde și certificări internaționale, inclusiv: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 nr. 14 și JIS C8201-1, și este listat UL și certificat CSA. Acest comutator selector este ideal pentru aplicații în care fiabilitatea, durabilitatea și feedback-ul clar sunt importante, cum ar fi liniile de producție, mașinile industriale, panourile de control și alte medii industriale.
Schneider Electric Harmony XB5 - XB5FK125M5 - întrerupător de lumină complet din plastic, montat încastrat, Ø30, 2 poziții, 230 VAC, 1NO+1NC, portocaliu date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Comutator selector iluminat
Denumire scurtă a dispozitivului: XB5F
Material placă frontală: Plastic gri închis
Tip cap: Încastrat
Diametru de montare: 30,5 mm
Formă cap indicator: Rotundă
Tip operator: Poziție permanentă
Profil operator: Mâner standard portocaliu, nemarcat
Informații privind poziția operatorului: 2 poziții 90°
Date electrice
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Conexiuni - blocuri terminale: Terminale cu șurub, ≤ 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, ≥ 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1
Suport bec: LED integrat
Tensiune nominală de alimentare: 230...240 V c.a., 50/60 Hz
Limite de tensiune de alimentare: 195...264 V c.a.
Formă cap șurub: Compatibil cu șurubelnița Philips 1, compatibil cu șurubelnița Pozidriv 1, compatibil cu șurubelnița plată de 4 mm, compatibil cu șurubelnița plată de 5,5 mm Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1. [Ith] curent termic convențional în aer liber: 10 A conform IEC 60947-5-1. [Ui] tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
[Uimp] tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Date de performanță
[Ie] curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici fizice
Înălțime: 42 mm
Lățime: 36,6 mm
Adâncime: 71 mm
Descrierea blocului terminal ISO n°1: (21-22)NC, (13-14)NO
Caracteristici mecanice
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: cu contact NC conform IEC 60947-5-1 Anexa K
Durată de viață mecanică: 1.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Caracteristici de mediu
Grad de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Certificate
Standarde: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 nr. 14, JIS C8201-1 Certificări de produs: listat UL, CSA Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6 Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27.
