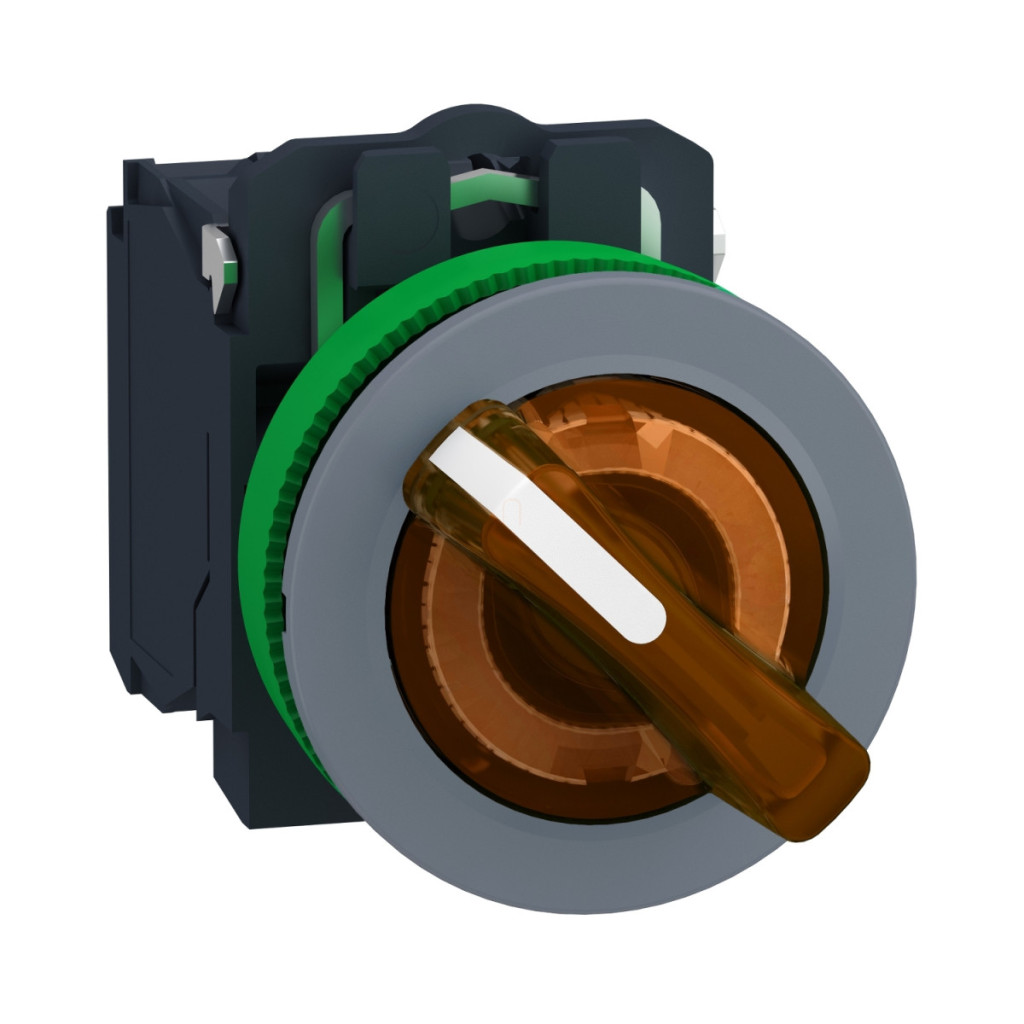

Schneider Electric Harmony XB5 - XB5FK125M5C0 - întrerupător complet din plastic, montat încastrat, Ø30, 2 poziții, 230 VAC, 1NO+1NC, portocaliu, inel gri.

Lățime: 43 mm

Lungime: 52 mm

Înălțime: 86 mm

Comandă specială

Schneider Electric Harmony XB5 - XB5FK125M5C0 - întrerupător complet din plastic, montat încastrat, Ø30, 2 poziții, 230 VAC, 1NO+1NC, portocaliu, inel gri.

Name: Schneider Electric Harmony XB5 - XB5FK125M5C0 - întrerupător complet din plastic, montat încastrat, Ø30, 2 poziții, 230 VAC, 1NO+1NC, portocaliu, inel gri.
Brand: Schneider Electric Zrt.
SKU: 3606489760878
Price: 142.39 RON
Availability: InStock

142,39 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Armonie XB5

Schneider Electric Harmony XB5FK125M5C0 este un comutator selector iluminat de înaltă calitate, montat încastrat, care face parte din gama de produse Harmony XB5. Acest comutator industrial fiabil este ideal pentru medii în care este necesar un feedback vizual clar asupra poziției comutatorului, asigurând în același timp o funcționare robustă și de lungă durată. Modelul XB5FK125M5C0 are un cadru din plastic gri cu un strat de acoperire rezistent la decolorare, pentru un aspect elegant și durabilitate. Comutatorul este echipat cu un mâner standard portocaliu, nemarcat, ușor de prins și de acționat. Iluminarea este asigurată de un LED universal încorporat, care funcționează la 230-240 V c.a. cu o frecvență de 50/60 Hz. O caracteristică specială a produsului este compatibilitatea cu blocurile LED universale Schneider Electric, ceea ce permite o utilizare versatilă. Datorită designului universal al LED-ului, aspectul produsului poate varia ușor, dar acest lucru nu afectează funcționalitatea sau siguranța acestuia. Din punct de vedere tehnic, comutatorul XB5FK125M5C0 are două poziții (unghi de rotație de 90°) și este echipat cu o configurație de contact 1 NO + 1 NC cu acțiune de contact cu rupere lentă. Contactele sunt realizate din aliaj de argint (Ag/Ni), asigurând o conductivitate excelentă și o durată lungă de viață. Comutatorul are terminale cu șuruburi care permit conectarea firelor cu o secțiune transversală de până la 2 x 1,5 mm² cu cleme de cablu sau de cel puțin 1 x 0,22 mm² fără cleme de cablu, în conformitate cu standardul IEC 60947-1. Comutatorul are un cap rotund cu buton apăsat, cu un design încastrat și un diametru de montare de 30,5 mm. Caracteristicile electrice ale comutatorului sunt remarcabile: are un curent termic convențional în aer liber de 10 A în conformitate cu IEC 60947-5-1, o tensiune nominală de izolare de 600 V (grad de poluare 3) și o tensiune nominală de impuls de 6 kV. Curentul de funcționare variază în funcție de categorie: 3 A la 240 V pentru AC-15, 6 A la 120 V și 0,1 A la 600 V, 0,27 A la 250 V și 0,55 A la 125 V pentru DC-13. Durata de viață mecanică este extrem de mare: 1.000.000 de cicluri, în timp ce durata de viață electrică este, de asemenea, de 1.000.000 de cicluri la diferite categorii de sarcină, cu o frecvență de funcționare mai mică de 3.600 de cicluri/oră și un factor de sarcină de 0,5. Comutatorul XB5FK125M5C0 are o clasă de protecție remarcabilă: protecție IP66 și IP67 conform IEC 60529, precum și clasificarea NEMA 13 și NEMA 4X. Rezistența sa la impact este IK03 conform IEC 50102. Produsul poate fi depozitat și utilizat la temperaturi ambientale cuprinse între -40 și +70 °C, fiind astfel adecvat pentru utilizarea în condiții extreme. Comutatorul poate rezista la vibrații de 5 gn (f=2...500 Hz) conform IEC 60068-2-6, precum și șocuri de 30 gn și 50 gn conform IEC 60068-2-27. Comutatorul XB5FK125M5C0 este ușor de instalat și poate fi implementat cu ușurință pe baza desenelor tehnice însoțitoare. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14 și JIS C8201-1. De asemenea, are certificări UL și CSA, care garantează o funcționare sigură și fiabilă. Aceste certificări pot fi deosebit de importante în proiectele în care trebuie respectate cerințe stricte de conformitate.

Schneider Electric Harmony XB5 - XB5FK125M5C0 - întrerupător complet din plastic pentru montare încastrată, Ø30, 2 poziții, 230 VAC, 1NO+1NC, portocaliu, cerc gri. Date tehnice

Informații generale

Familia de produse: Harmony XB5

Tipul produsului: Întrerupător de lumină

Denumirea scurtă a produsului: XB5F

Material cadru: Plastic cu acoperire rezistentă la decolorare, gri

Tip cap: Încastrat

Diametru de montare: 30,5 mm

Forma capului unității indicatoare: Rotundă

Caracteristici de funcționare

Tip operator: Poziție fixă

Tip mâner: Mâner cu poziție fixă

Profil operator: Mâner standard portocaliu, nemarcat

Informații privind poziția operatorului: 2 poziții 90°

Tipul și compoziția contactului: 1 NO + 1 NC

Funcționarea contactului: Întrerupere lentă

Sursă de lumină: LED încorporat

Caracteristici electrice

Tensiune nominală de alimentare: 230...240 V c.a., 50/60 Hz

Limite de tensiune de alimentare: 195...264 V c.a.

Material contact: Aliaj de argint (Ag/Ni)

Protecție la scurtcircuit: Siguranță de tip 10 A gG conform IEC 60947-5-1

Curent termic convențional măsurabil în aer liber: 10 A conform IEC 60947-5-1

Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1

Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1

Curent nominal de funcționare

3 A la 240 V, AC-15, A600 conform IEC 60947-5-1

6 A la 120 V, AC-15, A600 conform IEC 60947-5-1

0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1

0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1

0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1

1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1

Durata de viață

Durata de viață mecanică: 1.000.000 de cicluri

Durata de viață electrică: 1.000.000 de cicluri, AC-15, 2 A la 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5

1.000.000 de cicluri, AC-15, 3 A la 120 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5

1.000.000 de cicluri, AC-15, 4 A la 24 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5

1.000.000 cicluri, DC-13, 0,2 A la 110 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5

1.000.000 de cicluri, DC-13, 0,5 A la 24 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5

Proprietăți mecanice

Conexiuni: Terminale cu șurub, <= 2 x 1,5 mm² cu papuci de cablu conform IEC 60947-1

Terminale cu șurub, >= 1 x 0,22 mm² fără papuci de cablu conform IEC 60947-1

Forma capului șurubului: Compatibilă cu șurubelnița Philips 1

Compatibilă cu șurubelnița Pozidriv 1

Compatibilă cu șurubelnița plată Ø 4 mm

Compatibilă cu șurubelnița plată Ø 5,5 mm

Cuplu de strângere: 0,8...1,2 N·m conform IEC 60947-1

Dimensiuni

Înălțime: 42 mm

Lățime: 36,6 mm

Adâncime: 71 mm

Grosime de montare: 1-6 mm / 0,04-0,24 inci

Caracteristici de mediu

Grad de protecție: TH

Grad de protecție IP: IP66 conform IEC 60529, IP67

Grad de protecție NEMA: NEMA 13, NEMA 4X

Grad de protecție IK: IK03 conform IEC 50102

Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536

Temperatura ambiantă în timpul depozitării: -40...70 °C

Temperatura ambiantă în timpul funcționării: -40...70 °C

Standarde și certificări

Standarde: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1

Certificări de produs: Listat UL, CSA

Rezistență mecanică

Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6

Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27

50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27

Rezistență la spălatoare de înaltă presiune: 7000000 Pa la 55 °C, distanță: 0,1 m

Caracteristici suplimentare

Deschidere pozitivă: contact NC conform IEC 60947-5-1 Anexa K

Fiabilitate electrică: Λ < 10exp(-6) 5 V și 1 mA într-un mediu curat conform IEC 60947-5-4

Λ < 10exp(-8) 17 V și 5 mA într-un mediu curat conform IEC 60947-5-4

Prezentarea produsului: Produs complet

Descrierea terminalului ISO nr. 1: (21-22)NC, (13-14)NO

Date

Lățime

43 mm

Lungime

52 mm

Înălțime

86 mm

EAN prezentat

3606489760878

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

57 g/bucată

Numar articol

3606489760878
