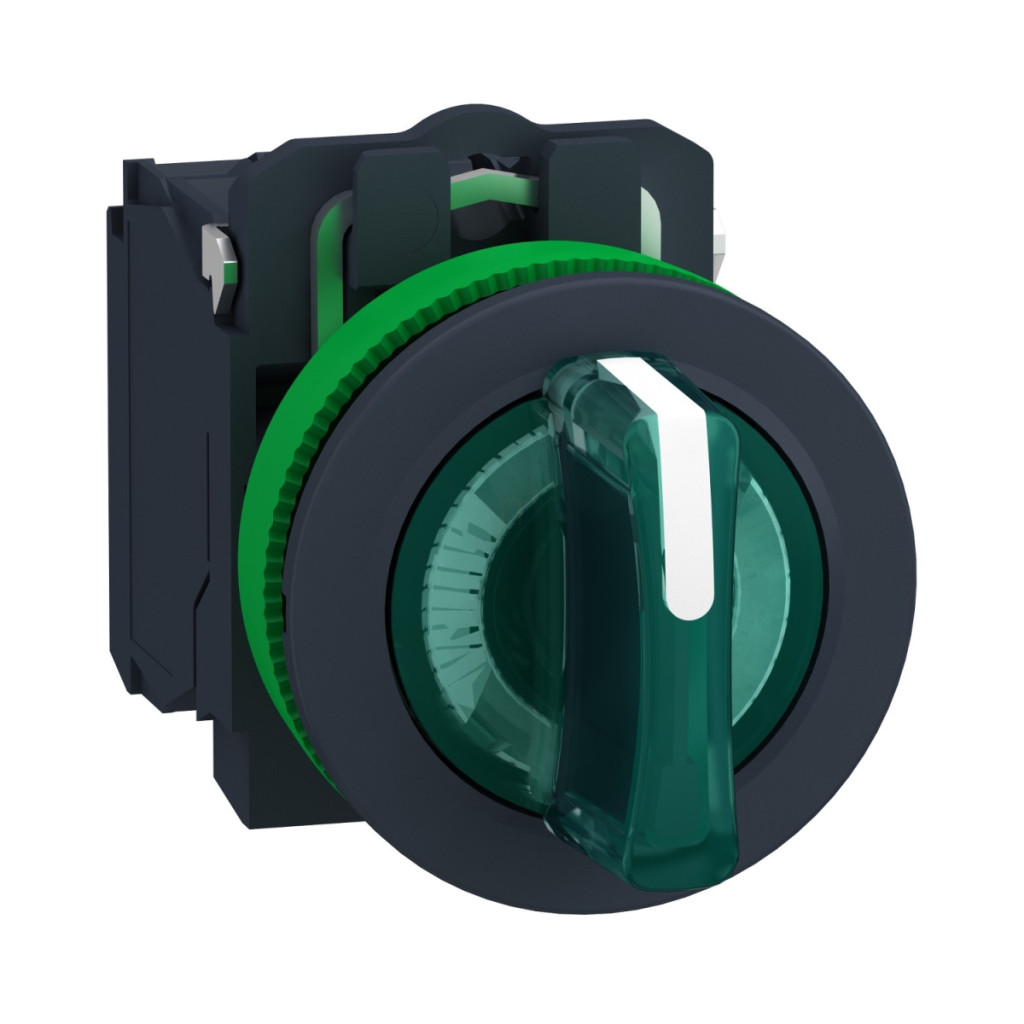

Schneider Electric Harmony XB5FK133G5 este un comutator selector iluminat de înaltă calitate, conceput pentru utilizare în medii industriale și panouri de control. Acest comutator fiabil face parte din gama populară Harmony XB5, recunoscută pe scară largă pentru designul său robust și durata lungă de viață. Construit într-o carcasă din plastic gri închis și echipat cu un mâner standard verde, acest comutator este alegerea perfectă pentru aplicații în care este necesar și un feedback vizual privind starea comutatorului. Modelul Schneider Electric XB5FK133G5 are un diametru de montare de 30,5 mm, care respectă standardele industriale, fiind ușor de instalat în majoritatea panourilor de control. Comutatorul poate fi setat în trei poziții (+/- 45°), oferind opțiuni de control flexibile pentru o varietate de aplicații. Iluminarea LED universală încorporată funcționează la o tensiune de alimentare de 110...120 V c.a., frecvență de 50/60 Hz, oferind o indicație vizuală clară a stării comutatorului chiar și în medii slab iluminate. Comutatorul XB5FK133G5 are 1 contact NO (normal deschis) și 1 contact NC (normal închis) cu caracteristici de întrerupere lentă pentru o funcționare sigură. Contactele sunt fabricate din aliaj de argint (Ag/Ni), care asigură o conductivitate electrică excelentă și o durată lungă de viață. Conectarea se realizează cu borne cu șurub, care permit conectarea firelor cu o secțiune maximă de 2 x 1,5 mm² cu papuci de cablu sau a firelor cu o secțiune minimă de 1 x 0,22 mm² fără papuci de cablu, în conformitate cu IEC 60947-1. Contactul NC este de tip deschidere pozitivă, care respectă anexa K a IEC 60947-5-1, fiind astfel adecvat pentru aplicații de siguranță. Parametrii tehnici remarcabili ai produsului includ un flux termic convențional în aer liber de 10 A, o tensiune nominală de izolație de 600 V (la gradul de poluare 3) și o tensiune nominală de impuls de 6 kV. Curenți de funcționare în categoria de aplicație AC-15: 3 A la 240 V, 6 A la 120 V, 1,2 A la 600 V, în timp ce în categoria de aplicații DC-13: 0,1 A la 600 V, 0,27 A la 250 V, 0,55 A la 125 V. Durata de viață mecanică este extrem de mare, 500.000 de cicluri de comutare, în timp ce durata de viață electrică poate fi de până la 1.000.000 de cicluri de comutare în diverse condiții de încărcare. Comutatorul Schneider Electric XB5FK133G5 oferă o protecție excelentă împotriva factorilor de mediu, cu IP66, IP67, IP69 și IP69K conform IEC 60529, precum și NEMA 13 și NEMA 4X. În plus, comutatorul este rezistent la vibrații de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6 și la șocuri de 30 gn și 50 gn conform IEC 60068-2-27. Are o gamă extrem de largă de temperaturi de funcționare, de la -40...+70 °C, asigurând o funcționare fiabilă chiar și în cele mai extreme medii industriale.
Schneider Electric Harmony XB5 - XB5FK133G5 - întrerupător complet din plastic pentru montare încastrată, Ø30, 3 poziții, 120 VAC, 1NO+1NC, verde date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Comutator selector iluminat
Denumire scurtă a dispozitivului: XB5F
Material placă frontală: Plastic gri închis
Tip cap: Încastrat, încastrat
Diametru de montare: 30,5 mm
Forma capului unității indicatoare: Rotundă
Tip operator: Permanent
Profil operator: Mâner standard verde, nemarcat
Informații privind poziția operatorului: 3 poziții +/- 45°
Caracteristici electrice
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Conexiune - conectori: Blocuri terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Blocuri terminale cu șurub, >= 1 x 0,22 mm² capăt de cablu conform IEC 60947-1
Soclu bec: LED integrat Tensiune nominală de alimentare: 110...120 V c.a., 50/60 Hz Curent convențional în aer liber: 10 A conform IEC 60947-5-1 Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici mecanice
Înălțime: 42 mm
Lățime: 36,6 mm
Adâncime: 71 mm
Tip șurub: Compatibil cu șurubelnița Philips 1
Compatibil cu șurubelnița Pozidriv 1
Compatibil cu șurubelnița plată Ø 4 mm
Compatibil cu șurubelnița plată Ø 5,5 mm
Material contact: Aliaj de argint (Ag/Ni) Durată de viață mecanică: 500.000 de cicluri Cuplu de strângere: 0,8...1,2 N·m conform IEC 60947-1 Condiții de mediu Protecție manipulare: TH Temperatura aerului ambiant pentru depozitare: -40 până la 70 °C Temperatura aerului ambiant pentru funcționare: -40 până la70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13 NEMA 4X Clasa de protecție IK: IK03 conform IEC 50102 Standarde și certificări Standarde: IEC 60947-1
UL 508
JIS C8201-5-1
IEC 60947-5-4
IEC 60947-5-1
CSA C22.2 Nr. 14
JIS C8201-1
Certificări de produs: Listat UL
CSA
