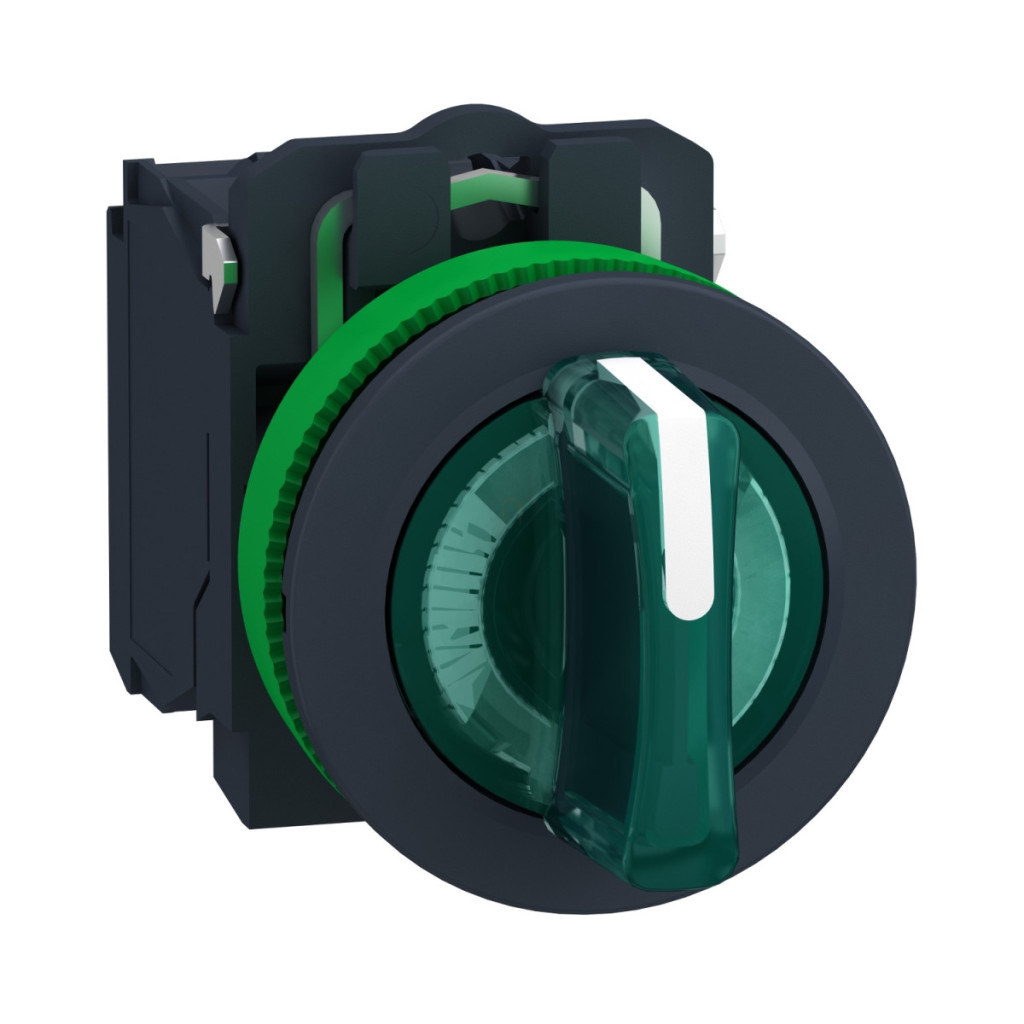

Comutatorul selector iluminat Schneider Electric Harmony XB5 seria XB5FK133M5 este un comutator industrial versatil, montat încastrat, fabricat conform celor mai înalte standarde de calitate. Acest comutator, cu carcasa din plastic gri închis și mânerul verde, este alegerea ideală pentru orice mediu industrial în care sunt necesare elemente de control cu feedback clar vizibil și funcționare fiabilă. Designul compact al XB5FK133M5 are un diametru de montare de 30,5 mm, permițând instalarea ușoară în deschideri standard. Comutatorul selector cu trei poziții (+/- 45°) are un mâner standard verde nemarcat, cu iluminare LED încorporată pentru o mai bună vizibilitate. Comutatorul funcționează cu o sursă de alimentare de 230...240 V c.a. (50/60 Hz), permițând conectarea directă la tensiunea standard a rețelei electrice. Iluminarea LED integrată este deosebit de utilă în medii întunecate sau slab iluminate, ajutând la identificarea rapidă a stării actuale a comutatorului. Din punct de vedere electric, XB5FK133M5 are 1 contact NO (normal deschis) + 1 contact NC (normal închis) cu funcționare cu întrerupere lentă. Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate electrică excelentă și o durată lungă de viață. Comutatorul are un curent termic convențional în aer liber de 10 A, conform IEC 60947-5-1. Tensiunea nominală de izolare este de 600 V (grad de poluare 3), în timp ce tensiunea nominală de impuls este de 6 kV conform IEC 60947-1. Având în vedere diversele domenii de aplicare, comutatorul are o serie de valori ale curentului de funcționare, de exemplu 3 A la 240 V sau 6 A la 120 V în categoria AC-15 și 0,1 A la 600 V în categoria DC-13. Durabilitatea mecanică și electrică sunt remarcabile – comutatorul poate efectua 500.000 de cicluri de comutare mecanică și până la 1.000.000 de cicluri de comutare electrică, ceea ce înseamnă o durată de viață extrem de lungă chiar și în medii industriale. Fiabilitatea electrică este, de asemenea, remarcabilă, cu o probabilitate de defectare de Λ < 10exp(-6) la 5V și 1mA într-un mediu curat. Produsul este echipat cu terminale cu șurub care permit cablarea cu un capăt de cablu maxim de 2 x 1,5 mm² sau un capăt de cablu minim de 1 x 0,22 mm², în conformitate cu IEC 60947-1. Cuplul de strângere recomandat este de 0,8...1,2 Nm. Comutatorul are capacități excelente de protecție: clase de protecție IP66, IP67, IP69 și IP69K conform IEC 60529, ceea ce înseamnă că oferă protecție completă împotriva prafului și poate rezista la diferite presiuni ale apei. De asemenea, are clase de protecție NEMA 13 și NEMA 4X. Are rezistență la impact IK03 în conformitate cu IEC 50102. Produsul este deosebit de rezistent la spălarea cu presiune înaltă, rezistând la presiuni de până la 7000000 Pa la 55 °C de la o distanță de 0,1 m. Intervalul său de temperatură de funcționare este de la -40 la +70 °C, ceea ce permite utilizarea sa în medii extreme. Comutatorul are protecție electrică de clasa II în conformitate cu IEC 60536, îndeplinește cerințele numeroaselor standarde internaționale și este listat UL și certificat CSA.
Schneider Electric Harmony XB5 - XB5FK133M5 - întrerupător de lumină complet din plastic, montat încastrat, Ø30, 3 poziții, 230 VAC, 1NO+1NC, verde date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Întrerupător de lumină
Denumirea scurtă a dispozitivului: XB5F
Materialul cadrului: Plastic gri închis
Tip cap: Încastrat, încastrat
Diametru de montare: 30,5 mm
Forma capului unității indicatoare: Rotundă
Tip operator: Fix
Profil operator: Mâner standard verde, fără marcaj
Informații privind poziția operatorului: 3 poziții +/- 45°
Caracteristici electrice
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Cablare - conectori: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1
Soclu bec: LED integrat
Tensiune nominală de alimentare: 230...240 V c.a., 50/60 Hz
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip 10 A gG conform IEC 60947-5-1
Curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A 240 V, AC-15, A600 conform IEC 60947-5-1
6 A 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici mecanice
Înălțime: 42 mm
Lățime: 36,6 mm
Adâncime: 71 mm
Formă cap șurub: Cu cap cruciform, compatibil cu șurubelnița Philips 1
Cu cap cruciform, compatibil cu șurubelnița Pozidriv 1
Cu cap plat, compatibil cu șurubelnița plată de 4 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durabilitate
Durată de viață mecanică: 500000 cicluri
Durată de viață electrică: 1000000 cicluri, AC-15, 2 A 230 V, frecvență de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 de cicluri, AC-15, 3 A 120 V, frecvență de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 cicluri, AC-15, 4 A 24 V, frecvență de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 cicluri, DC-13, 0,2 A 110 V, frecvență de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 de cicluri, DC-13, 0,5 A 24 V, frecvență de funcționare <3600 cicluri/h, factor de încărcare: 0,5 Conform IEC 60947-5-1 Anexa C
Caracteristici de mediu
Grad de protecție (IP): IP66 Conform IEC 60529, IP67, IP69, IP69K Clasa de protecție NEMA: NEMA 13, NEMA 4X Clasa de protecție IK: IK03 conform IEC 50102 Clasa de protecție a contactului electric: Clasa II conform IEC 60536 Temperatura ambiantă în timpul depozitării: -40…70 °C
Temperatura ambiantă în timpul funcționării: -40…70 °C
Standarde: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1 Certificări de produs: Listat UL, CSA Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6 Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Fiabilitate electrică: Λ < 10exp(-6) la 5 V și 1 mA într-un mediu curat conform IEC 60947-5-4
Λ < 10exp(-8) 17 V și 5 mA într-un mediu curat conform IEC 60947-5-4
Limite de tensiune de alimentare: 195…264 V c.a.
