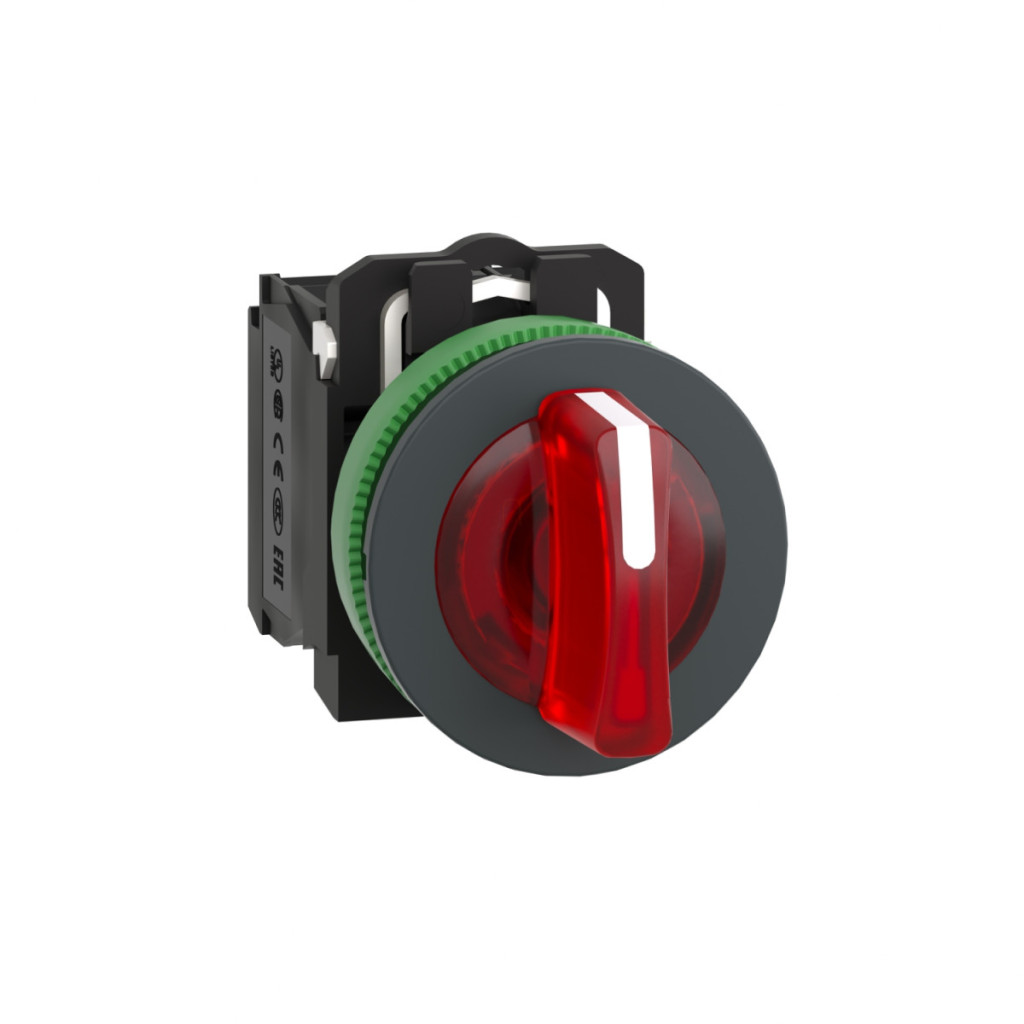

Comutatorul selector iluminat XB5FK134M5 din gama de produse Schneider Electric Harmony XB5 este un dispozitiv de control de înaltă calitate, conceput pentru aplicații industriale, oferind durabilitate și fiabilitate excepționale. Acest comutator, cu carcasă din plastic gri închis și diametru de montare de 30,5 mm, este alegerea perfectă pentru medii în care sunt esențiale comenzi fiabile și foarte vizibile. Una dintre cele mai importante caracteristici ale produsului este iluminarea LED încorporată, care funcționează la 230-240 V c.a. la 50/60 Hz. Elementul de control, echipat cu un mâner standard roșu, nemarcat, oferă o funcționare în 3 poziții, cu un interval de rotație de +/- 45 de grade. Comutatorul are 1 contact NO + 1 contact NC cu funcționare lentă, ceea ce îl face ideal pentru aplicații în care operațiunile de comutare trebuie să fie decisive și fără ambiguitate. Conexiunile cu borne cu șurub permit conectarea cablurilor cu o secțiune maximă de 2 x 1,5 mm² cu papuci de cablu sau cu o secțiune minimă de 1 x 0,22 mm² fără papuci de cablu, în conformitate cu standardul IEC 60947-1. Comutatorul selector Schneider Electric XB5FK134M5 are proprietăți mecanice și electrice excepționale. O durată de viață mecanică de 500.000 de cicluri și o durată de viață electrică de 1.000.000 de cicluri (în categoria AC-15) asigură o funcționare pe termen lung, fără probleme. Clasele de protecție IP66, IP67, IP69 și IP69K și conformitatea cu NEMA 13 și NEMA 4X înseamnă că comutatorul este rezistent la praf, apă și chiar la spălarea cu presiune înaltă (până la 7000000 Pa la 55 °C, de la o distanță de 0,1 m). Intervalul de temperatură de funcționare al produsului, de la -40 °C la +70 °C, permite utilizarea acestuia în medii extreme. Clasa de rezistență la impact IK03 oferă protecție suplimentară împotriva impactului mecanic. Răcirea convențională cu aer liber de 10 A, tensiunea de izolare de 600 V (cu grad de poluare 3) și rezistența la tensiune de impuls de 6 kV în conformitate cu IEC 60947-1 asigură performanțe electrice fiabile. Comutatorul poate fi utilizat cu diferite curenți de funcționare, de exemplu în categoria 3A 240V AC-15 sau în categoria 6A 120V AC-15. În aplicații de curent continuu, poate fi utilizat în categoria 0,1 A 600 V DC-13, categoria 0,27 A 250 V DC-13 sau categoria 0,55 A 125 V DC-13. Dispozitivul este certificat UL și CSA și respectă numeroase standarde internaționale, precum IEC 60947-1, UL 508, CSA C22.2 Nr. 14 și JIS C8201-1. Rezistența la vibrații și șocuri a modelului XB5FK134M5 (rezistență la vibrații de 5 g în intervalul 2-500 Hz și rezistență la șocuri de 30 g și 50 g pentru unde semisinusoide) sporește și mai mult fiabilitatea chiar și în cele mai dure medii industriale.
Schneider Electric Harmony XB5 - XB5FK134M5 - întrerupător iluminat complet din plastic, montat încastrat, Ø30, 3 poziții, 230 VAC, 1NO+1NC, roșu date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Denumire scurtă dispozitiv: XB5F
Tip componentă: Comutator selector iluminat
Tip element de acționare: Fix
Profil de acționare: Mâner standard roșu, fără marcaj
Poziții de acționare: 3 poziții +/- 45°
Caracteristici fizice
Material placă frontală: Plastic gri închis
Tip cap: Încastrat
Diametru de montare: 30,5 mm
Formă cap unitate indicatoare: Rotundă
Înălțime: 42 mm
Lățime: 36,6 mm
Adâncime: 71 mm
Grosime de prindere: 1-6 mm / 0,04-0,24 in.
Caracteristici electrice
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Conexiune - blocuri terminale: Cleme cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1
Suport bec: LED integrat
Tensiune nominală de alimentare: 230...240 V c.a. la 50/60 Hz
Limite de tensiune de alimentare: 195...264 V c.a.
Protecție și standarde
Grad de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Manipulare protecție: TH Mediu de funcționare Intervalul de temperatură ambiantă în timpul funcționării: -40 până la 70 °C Temperatura ambiantă în timpul depozitării: -40 până la 70 °C70 °C
Durabilitate și fiabilitate
Durată de viață mecanică: 500.000 de cicluri
Durată de viață electrică: 1.000.000 de cicluri, AC-15, 2 A la 230 V, <3600 cicluri/oră viteză de funcționare, factor de încărcare 0,5 conform IEC 60947-5-1 Anexa C
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) cu accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Date electrice
Curent termic convențional răcit cu aer: 10 A conform IEC 60947-5-1
Tensiune nominală de izolare: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A 240 V, AC-15, A600 conform IEC 60947-5-1
6 A 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A 600 V, AC-15, A600 conform IEC 60947-5-1
Certificări și standarde
Certificări de produs: listat UL, CSA
Standarde: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
