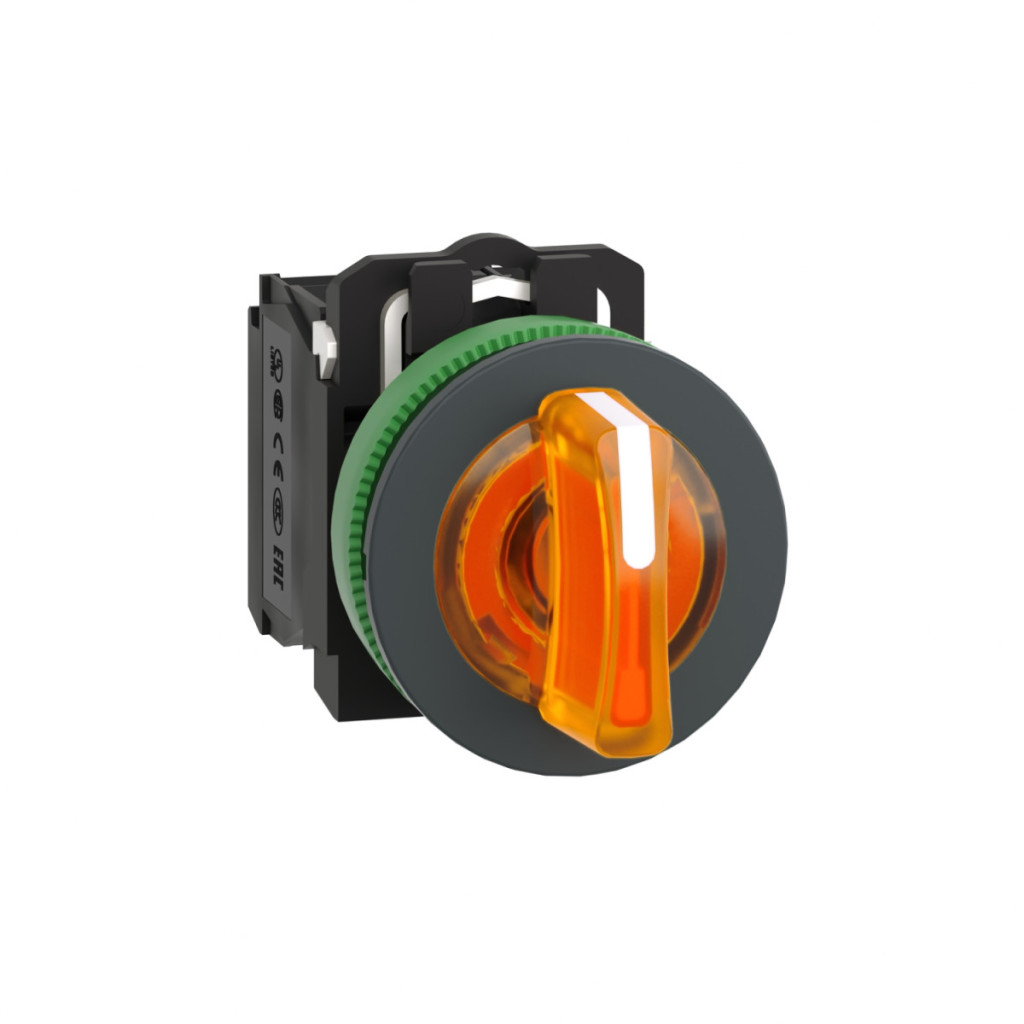

XB5FK135B5, parte a gamei Schneider Electric Harmony XB5, este un comutator selector iluminat de înaltă calitate, ideal pentru utilizarea în medii industriale în care este necesar un feedback vizual privind starea comutatorului. Acest comutator cu carcasă din plastic gri închis și mâner portocaliu este alegerea perfectă pentru o varietate de sarcini de control, fie că este vorba de controlul mașinilor, echipamentelor sau sistemelor automatizate. XB5FK135B5 este un comutator selector cu montare încastrată, cu diametrul de 30 mm și trei poziții (+/- 45°). Comutatorul este echipat cu contacte 1NO + 1NC, care permit crearea atât a circuitelor de control, cât și a celor de feedback. Iluminarea LED universală încorporată funcționează la o tensiune de alimentare de 24 V CA/CC, frecvență 50/60 Hz, care evidențiază starea curentă a comutatorului chiar și în condiții de lumină slabă. Tehnologia LED integrată asigură o durată lungă de viață și o funcționare fiabilă, reducând la minimum cerințele de întreținere. Comutatorul Harmony XB5FK135B5 are parametri tehnici excelenți. Produsul este conform cu clasele de protecție IP66, IP67, IP69 și IP69K, fiind rezistent la pătrunderea prafului și a apei de diferite intensități, chiar și atunci când este spălat la presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). De asemenea, are clasificări NEMA 13 și NEMA 4X, consolidând și mai mult robustețea produsului. Rezistența la impact IK03 asigură rezistența la impactul mecanic. Durata de viață mecanică a comutatorului, proiectată pentru 500.000 de cicluri de comutare, și durata de viață electrică impresionantă de 1.000.000 de cicluri (în diverse condiții de încărcare) asigură o fiabilitate remarcabilă chiar și în timpul utilizării pe termen lung. Parametrii săi electrici includ un curent termic de 10 A măsurat în aer liber convențional, o tensiune nominală de izolare de 600 V și o tensiune nominală de impuls de 6 kV. Capacitatea de sarcină a curentului de funcționare este de 3 A la 240 V în modul AC-15 și de 6 A la 120 V, în timp ce în modul DC-13 este de 0,1 A la 600 V, 0,27 A la 250 V și 0,55 A la 125 V. Instalarea este extrem de simplă, deoarece comutatorul poate fi montat într-o gaură cu diametrul de 30,5 mm, iar dimensiunea recomandată pentru instalare este de 30,75 mm. În ceea ce privește conectarea, este echipat cu terminale cu șurub care pot acomoda fie cabluri cu secțiune transversală de 2 x 1,5 mm² cu manșoane, fie cabluri cu secțiune transversală de 1 x 0,22 mm² fără manșoane. Pentru instalare se recomandă un cuplu de strângere de 0,8-1,2 Nm. Întrerupătorul are o deschidere pozitivă pe contactul NC, care respectă cerințele IEC 60947-5-1 Anexa K, asigurând utilizarea sa în condiții de siguranță chiar și în circuitele de siguranță. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-1, UL 508, CSA C22.2 nr. 14 și alte standarde japoneze, și este certificat UL și CSA.
Schneider Electric Harmony XB5 - XB5FK135B5 - întrerupător complet din plastic pentru montare încastrată, Ø30, 3 poziții, 24 V, 1NO+1NC, portocaliu date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Comutator selector iluminat
Denumire scurtă a dispozitivului: XB5F
Material cadru: Plastic gri închis
Tip cap: Încastrat
Diametru de montare: 30,5 mm
Forma capului unității indicatoare: Rotundă
Tip operator: intern
Profil operator: Mâner standard portocaliu, nemarcat
Informații privind poziția operatorului: 3 poziții +/- 45°
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Conexiune - terminale: Terminale cu șurub, <= 2 x 1,5 mm² cu manșoane conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără manșoane conform IEC 60947-1
Soclu bec: LED integrat
Tensiune nominală de alimentare: 24 V c.a./c.c. la 50/60 Hz Caracteristici suplimentare Înălțime: 42 mm Lățime: 36,6 mm Adâncime: 71 mm Descrierea terminalelor ISO n°1: (21-22)NC (13-14)NO Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m Contacte utilizate: Contacte standard Deschidere pozitivă: contact NC în conformitate cu IEC 60947-5-1 Anexa K Durată de viață mecanică: 500.000 de cicluri Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Forma capului șurubului: Compatibil cu șurubelnița Philips 1
Compatibil cu șurubelnița Pozidriv 1
Compatibil cu șurubelnița plată Ø 4 mmp>
Compatibil cu șurubelniță plată Ø 5,5 mm
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A 240 V, AC-15, A600 conform IEC 60947-5-1
6 A 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Clasă de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Standarde: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 nr. 14, JIS C8201-1 Certificări de produs: listat UL, CSA Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6 Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
